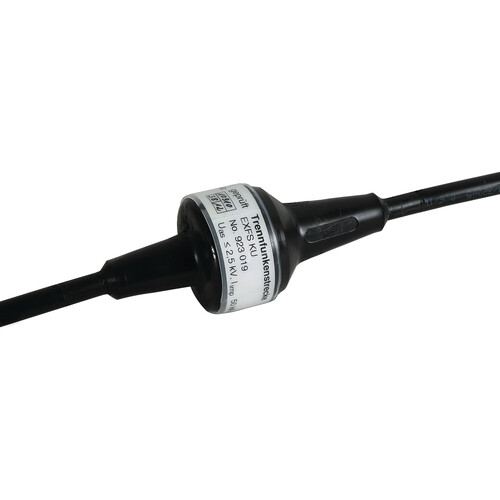

923019 Dehn Trennfunkenstrecke für Ex-Bereich

22900220
4863517
1 Stk
4013364033177
DE
85369095
923019
beantwortete(n) Fragen weitere Varianten
Trennfunkenstrecken für den Ex-Bereich zum indirekten Verbinden/Erden betriebsmäßig getrennter Anlagenteile bei Blitzeinwirkung. Zur sicheren Anwendung in Explosionsschutzzone 2 (Gase). ATEX-zertifizierte Trennfunkenstrecke für den Blitzschutzpotentialausgleich nach DIN EN 62305 / VDE 0185 in bewährter Ausführung mit flexiblem Leiteranschluss.
Anmerkungen zur LIMMERT-KI

Die Dehn Trennfunkenstrecke EXFS KU (923 019) ist eine hochmoderne Lösung für den Blitzschutz in explosionsgefährdeten Bereichen, insbesondere in Zone 2. Sie ermöglicht das indirekte Verbinden und Erden von funktionell isolierten Anlagenteilen unter Blitzbedingungen. Mit einer Nennspannung von bis zu 300 V und einem Blitzimpulsstrom von 50 kA erfüllt sie die Anforderungen der Normen EN 62561-3 und IEC 62561-3. Der Schutzgrad IP 67 gewährleistet eine hohe Beständigkeit gegen Umwelteinflüsse. Das Gehäuse aus Zinkdruckguss und Kunststoff ist robust und für die Verwendung in gefährlichen Umgebungen geeignet. Mit einem Betriebstemperaturbereich von -20 °C bis +80 °C und einer flexiblen Anschlussmöglichkeit ist diese Trennfunkenstrecke ideal für den Einsatz in industriellen Anwendungen. ATEX- und IECEx-Zulassungen garantieren die Sicherheit und Zuverlässigkeit in explosionsgefährdeten Bereichen.

Produktinfos

Anschluss: Flansch
Werkstoff des Anschlusses: Edelstahl 304 (V2A)
Explosionsgeprüfte Ausführung: Ja
Isolierfunkenstrecke nach EN 62561-3 / IEC 62561-3: Ja
Blitzimpulsstrom (10/350 µs) (Iimp): 50 kA
Klasse (Blitzstromtragfähigkeit): N
Bemessungs-Wechselspannungsfestigkeit (50 Hz) (UwAC): 300 V
Bemessungs-Impulsüberschlagspannung (Ur imp): ≤ 2,5 kV
Betriebstemperaturbereich (TU): -20 °C ... +80 °C
Umgebungstemperaturbereich bei Verwendung in Ex-Bereichen: -20 °C ... +60 °C
Schutzart: IP 67
ATEX-Zulassungen: DEKRA 11ATEX0146 X
Ex-Zulassung gemäß EN 60079-0 und EN 60079-15: gas II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen: IECEx DEK 11.0063X
Ex-Zulassung gemäß EN 60079-0: Ex nC IIC T4 Gc

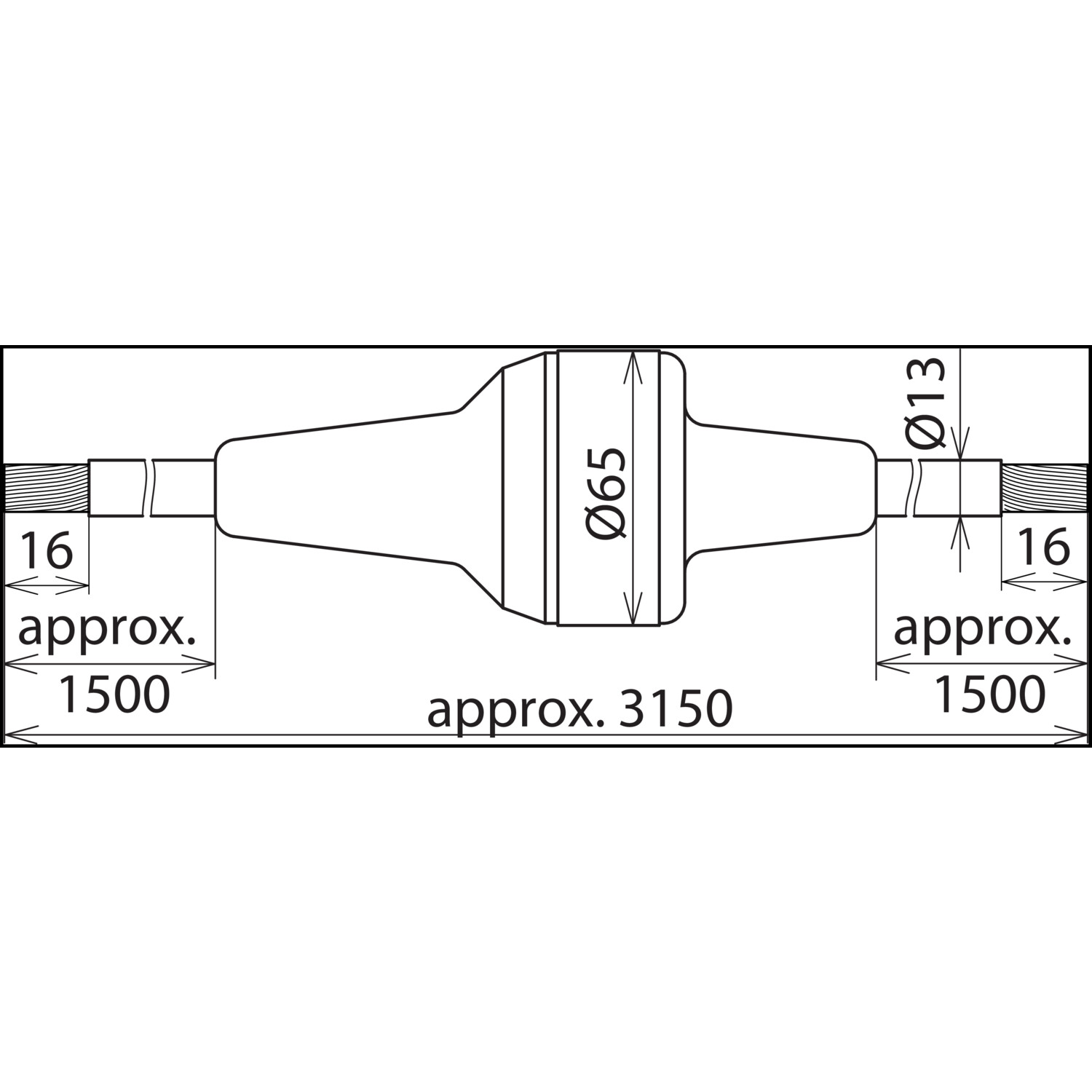

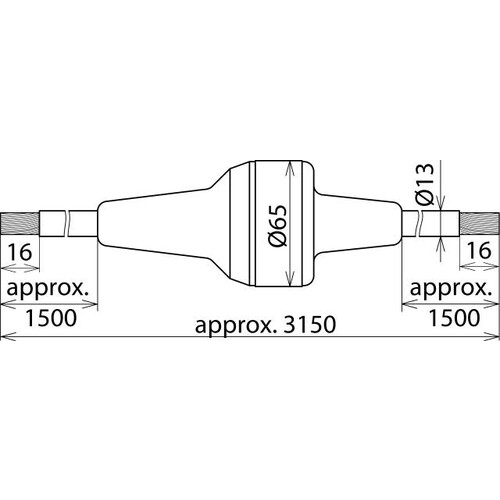

Gehäuselänge: 90 mm
Gehäusedurchmesser: 63 mm
Gehäusematerial: Zinkdruckguss, Kunststoff
Anschlusskabel: NYY-J-1x25 mm²
Kabellänge: 2x ca. 1500 mm
Nennableitstrom (8/20 µs) (In): 100 kA
Wechselspannungsüberschlagspannung (50 Hz) (Uaw): ≤ 1,2 kV
Gewicht: 1,7 kg

EXFS L/EXFS KU

  • Blitzstoßstrom: 50 kA
  • Bemessungs-Stehwechselspannung: 300V
  • Schutzart: IP67
  • Gehäuselänge: 90 mm
  • Gehäusedurchmesser: 63 mm
  • Gehäusewerkstoff: Zinkdruckguss, Kunststoff
  • Gewicht: 1,7 kg
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anschluss: Flansch
Werkstoff des Anschlusses: Edelstahl 304 (V2A)
Explosionsgeprüfte Ausführung: Ja
Weitere Details
Geeignet für Verbindung: sonstige
Blitzstoßstrom (10/350): 50
Schutzart (IP): IP67
