540105 DEHN Bandrohrschelle NIRO f. Fangstangen D 16mm f. 4-Kant-Profile

22129121
5978510
1 Stk
4013364115880
DE
85359000
540105
beantwortete(n) Fragen weitere Varianten

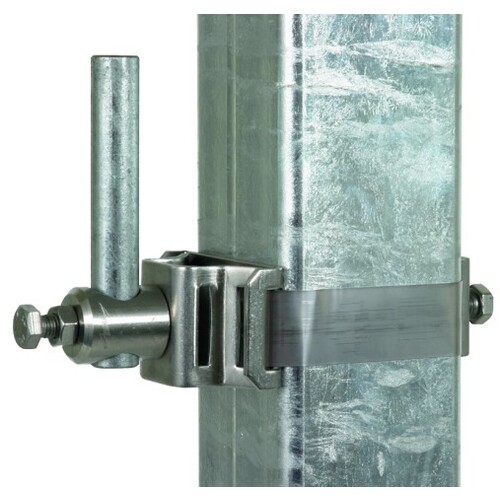

Bandrohrschelle für Fangstangen, zur Befestigung und gleichzeitigen blitzstromtragfähigen Kontaktierung der Fangstange z. B. an metallenen Unterkonstruktionen von PV-Anlagen (Vierkant-Hohlprofil), typisch errichtet auf Stahlskelett- oder Stahlbetonbauwerken. Es müssen an jeder Fangstange zwei Stück Bandrohrschellen montiert werden., Bei der Verwendung von zwei Bandrohrschellen ist die mechanische Festigkeit und die Blitzstromtragfähigkeit von 100 kA (10/350 µs) gegeben. Bei der Montage an Rohren muss die Druckplatte (Flachplatte 2x gewinkelt) demontiert werden.
Anmerkungen zur LIMMERT-KI

Die DEHN Bandrohrschelle NIRO ist eine hochqualitative Lösung zur Befestigung und blitzstromtragfähigen Kontaktierung von Fangstangen an metallenen Unterkonstruktionen, beispielsweise bei PV-Anlagen. Sie bietet einen Klemm-/Spannbereich für Vierkantprofile von 40 x 60 bis 70 x 70 mm und für Rohre von 50 bis 300 mm. Hergestellt aus Edelstahl 304 (V2A) gewährleistet sie eine hohe Korrosionsbeständigkeit und Langlebigkeit. Die Montage erfolgt einfach mit einer Schraube der Dimension M8 x 20 mm. Die Bandrohrschelle ist für eine Blitzstromtragfähigkeit von bis zu 100 kA (10/350 µs) ausgelegt, was sie ideal für den Einsatz in sicherheitsrelevanten Anwendungen macht. Mit einem Gewicht von 359 g und einer unbeschichteten Oberfläche ist sie sowohl robust als auch funktional. Diese Schelle ist ein unverzichtbares Zubehör für die sichere Installation von Fangstangen.

Produktinfos

Material des Kopfes / Streifen: Edelstahl 304 (V2A)
Klemm-/Spannbereich Vierkantprofil: 40 x 60 bis 70 x 70 mm
Klemm-/Spannbereich Rohr: 50 bis 300 mm
Anschluss Rd: 16 mm

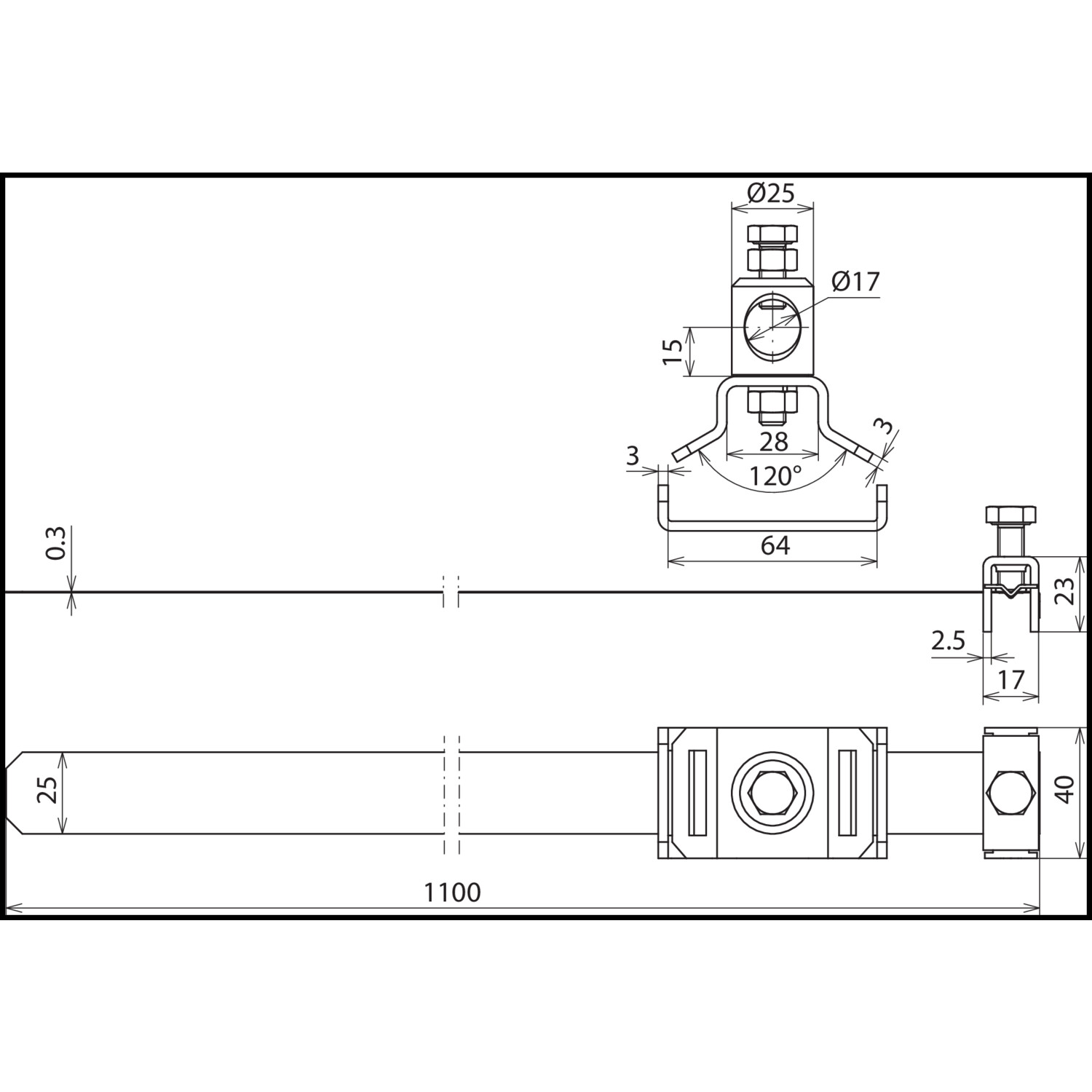

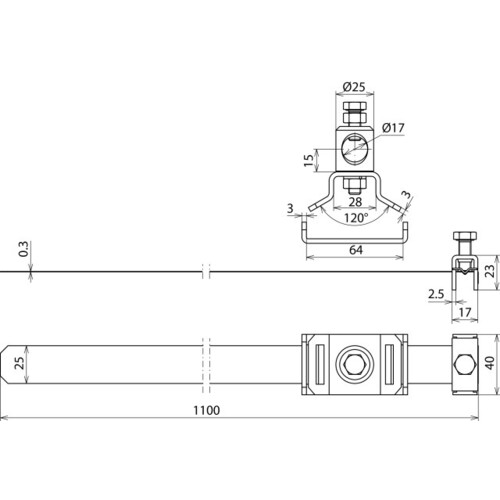

Dimension des Streifens: 1100 x 25 x 0,3 mm
Material des Verbindungsbolzens: Edelstahl 304 (V2A)
Schraubendimension: M8 x 20 mm
Material der Schraube: Edelstahl 304 (V2A)
Standard: EN 62561-1
Gewicht: 359 g
Oberflächenschutz: unbehandelt
Anschlussloch: 17 mm

Bandrohrschelle für Fangstange

  • Werkstoff Kopf/Band/Schraube: NIRO
  • Anschluss Rd: 16 mm
  • Klemmbereich Rohr: 50-300 mm
  • Werkstoff Anschlussbolzen: NIRO
  • Schraube: M8x20 mm
  • Gewicht: 359 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Klemm-/Spannbereich: 50|300 mm
Werkstoff: Edelstahl 304 (V2A)
Oberflächenschutz: unbehandelt
Anschlussloch: 17 mm
Weitere Details
Min. Klemm-/Spannbereich in Zoll: 2 Zoll
Max. Klemm-/Spannbereich in Zoll: sonstige
