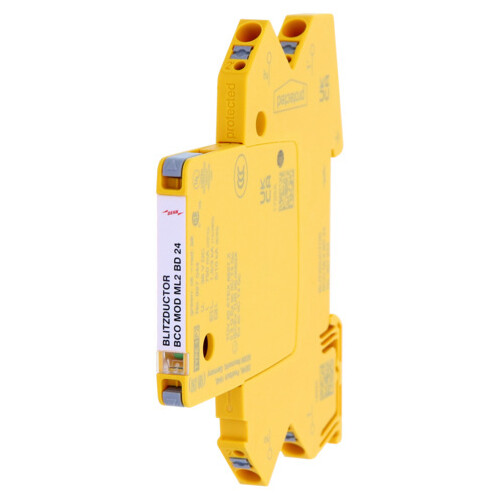

927244 Dehn Modularer Kombi Ableiter für 1 Doppelader BLITZDUCTORconnect mit Def

29864507
8662424
1 Stk
4013364405639
DE
85363010
weitere Infos weitere Infos ausblenden
Dehn
927244
beantwortete(n) Fragen weitere Varianten
Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Dehn Modularer Kombi-Ableiter BCO ML2 BD 24 bietet optimalen Schutz für ein Paar erdpotentialfreier symmetrischer Schnittstellen. Mit einer Breite von nur 6 mm ist er platzsparend und nutzt eine moderne Push-in Anschlusstechnik. Der Ableiter verfügt über eine integrierte Statusanzeige und bietet eine Nennspannung von 24 V sowie einen Nennstrom von 0,75 A. Er schützt vor Blitzstößen mit einem maximalen Blitzstoßstrom von 3 kA und ist für den Betrieb in einem Temperaturbereich von -40 °C bis +80 °C ausgelegt. Die Schutzart IP 20 macht ihn ideal für den Einsatz in geschützten Umgebungen. Der BCO ML2 BD 24 ist gemäß IEC 61643-21 getestet und erfüllt alle relevanten Sicherheitsstandards, einschließlich UL und SIL. Er ist somit eine zuverlässige Wahl für Anwendungen im Bereich Blitzschutz und Überspannungsschutz.

Produktinfos

Typ: BCO ML2 BD 24
Nennspannung (UN): 24 V
Max. Dauerbetriebs-Spannung (d.c.) (UC): 36 V
Max. Dauerbetriebs-Spannung (a.c.) (UC): 25,4 V
Nennstrom bei 70 °C (IL): 0,75 A
Blitzstoßstrom (10/350 µs) (Iimp): 3 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 1,5 kA
Nennableitstrom (8/20 µs) (In): 10 kA
Nennableitstrom (8/20 µs) pro Leitung (In): 5 kA
Spannungsschutzpegel (line-line) für In C2 (Up): ≤ 57 V
Spannungsschutzpegel (line-PG) für In C2 (Up): ≤ 600 V
Spannungsschutzpegel (line-line) für In C1 (Up): ≤ 57 V
Spannungsschutzpegel (line-PG) für In C1 (Up): ≤ 600 V
Spannungsschutzpegel (line-line) bei 1 kV/µs C3 (Up): ≤ 46 V
Spannungsschutzpegel (line-PG) bei 1 kV/µs C3 (Up): ≤ 600 V
Serienwiderstand pro Leitung: 1 Ω
Abschneidefrequenz (line-line) (fG): 5,8 MHz
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Betriebszustand / Fehleranzeige: grün / rot
Schutzart: IP 20
Anschluss (Eingang / Ausgang): Push-in / Push-in
Querschnittsfläche (fest): 0,2-2,5 mm²
Querschnittsfläche (flexibel): 0,2-2,5 mm²
Erdung über 35 mm DIN Schienen: Ja
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21
Zulassungen: UL, SIL
ATEX-Zulassungen: in Vorbereitung
IECEx-Zulassungen: in Vorbereitung
Max. Ableitstrom (8/20 µs) (Imax): 20 kA
Gewicht: 34 g

BLITZDUCTORconnect


Universell einsetzbarer Blitzstrom- und Überspannungs-Ableiter
  • Zum Schutz von MSR-Kreisen, Bus- und Telekommunikationssystemen
  • Hohes Gesamt-Ableitvermögen 3 kA (10/350 µs), 10 kA (8/20 µs)
  • Maximale Stoßstrombelastbarkeit (8/20µs) Imax bis 20 kA
  • Niedrige Schutzpegel, auch für Endgeräteschutz geeignet

Ableiter teilbar in Modul und Basisteil

  • Schneller und einfacher Leitungsanschluss durch Push-In-Anschlusstechnik
  • Alle Schutzkomponenten im Modul integriert
  • Beidseitige secR Entriegelungstasten für den sicheren Modulwechsel
  • Hohe Anlagenverfügbarkeit durch Failsafe-Verhalten

Funktionsoptimiertes Gerätedesign in 6 mm Baubreite

  • Im Modul integrierter LifeCheck und optische Statusanzeige
  • Einfache Status-Fernmeldung mit optionaler FM-Einheit
  • Werkzeugloses Trennen des Signalkreises für Wartungszwecke



Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

29864549
Preisanzeige nur nach Anmeldung
29864542
Preisanzeige nur nach Anmeldung
20106751
Preisanzeige nur nach Anmeldung
29864563
Preisanzeige nur nach Anmeldung
02239400
Preisanzeige nur nach Anmeldung
28927641
Preisanzeige nur nach Anmeldung
20276242
Preisanzeige nur nach Anmeldung
31991569
Preisanzeige nur nach Anmeldung
10079986
Preisanzeige nur nach Anmeldung
30229690
Preisanzeige nur nach Anmeldung
31991562
Preisanzeige nur nach Anmeldung
33379305
Preisanzeige nur nach Anmeldung

Download

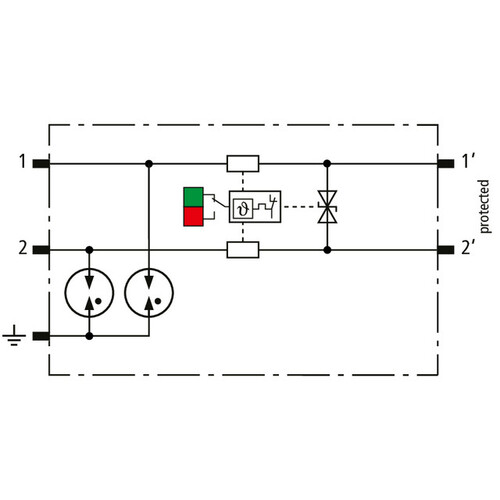

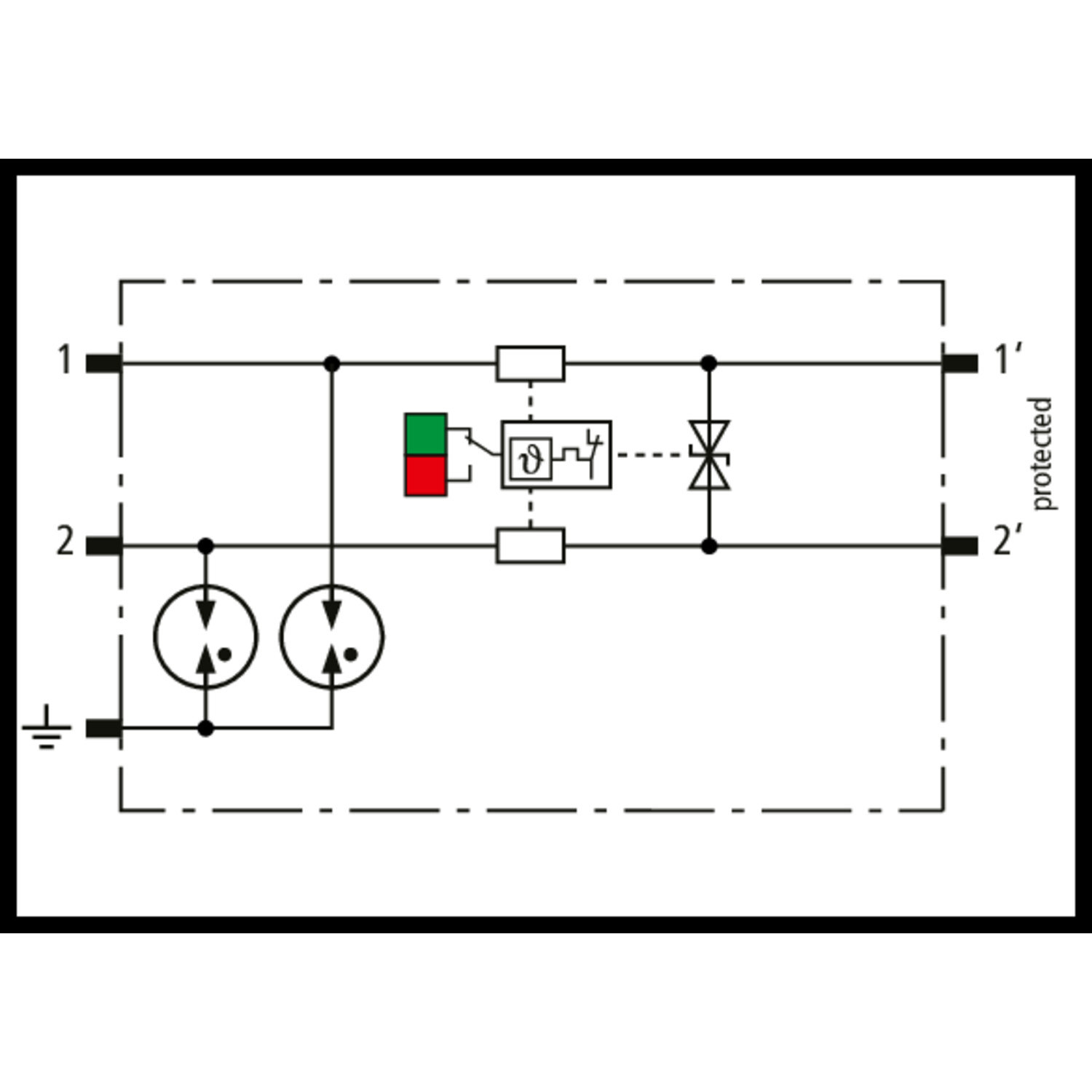

Schaltbild

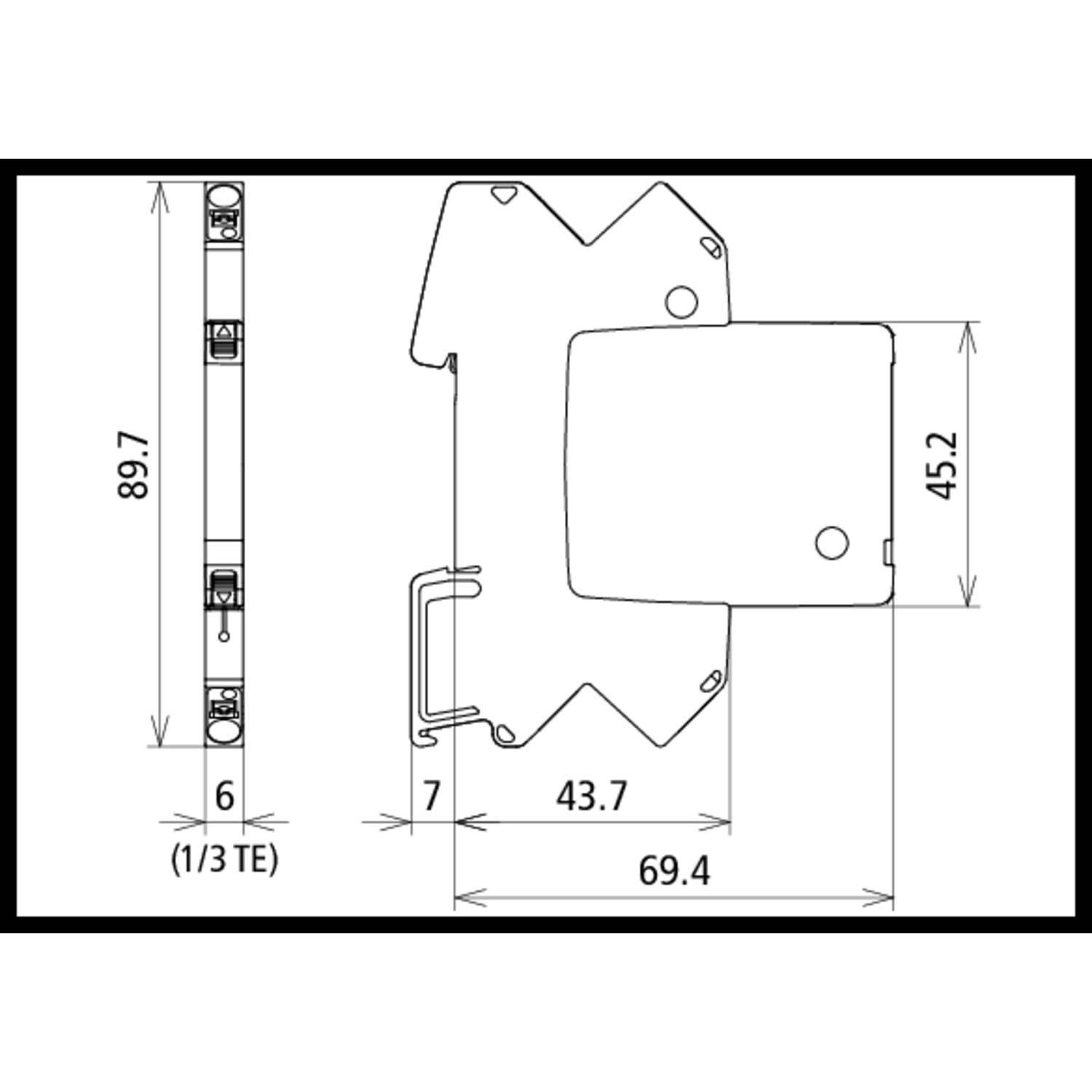

Maßzeichnung

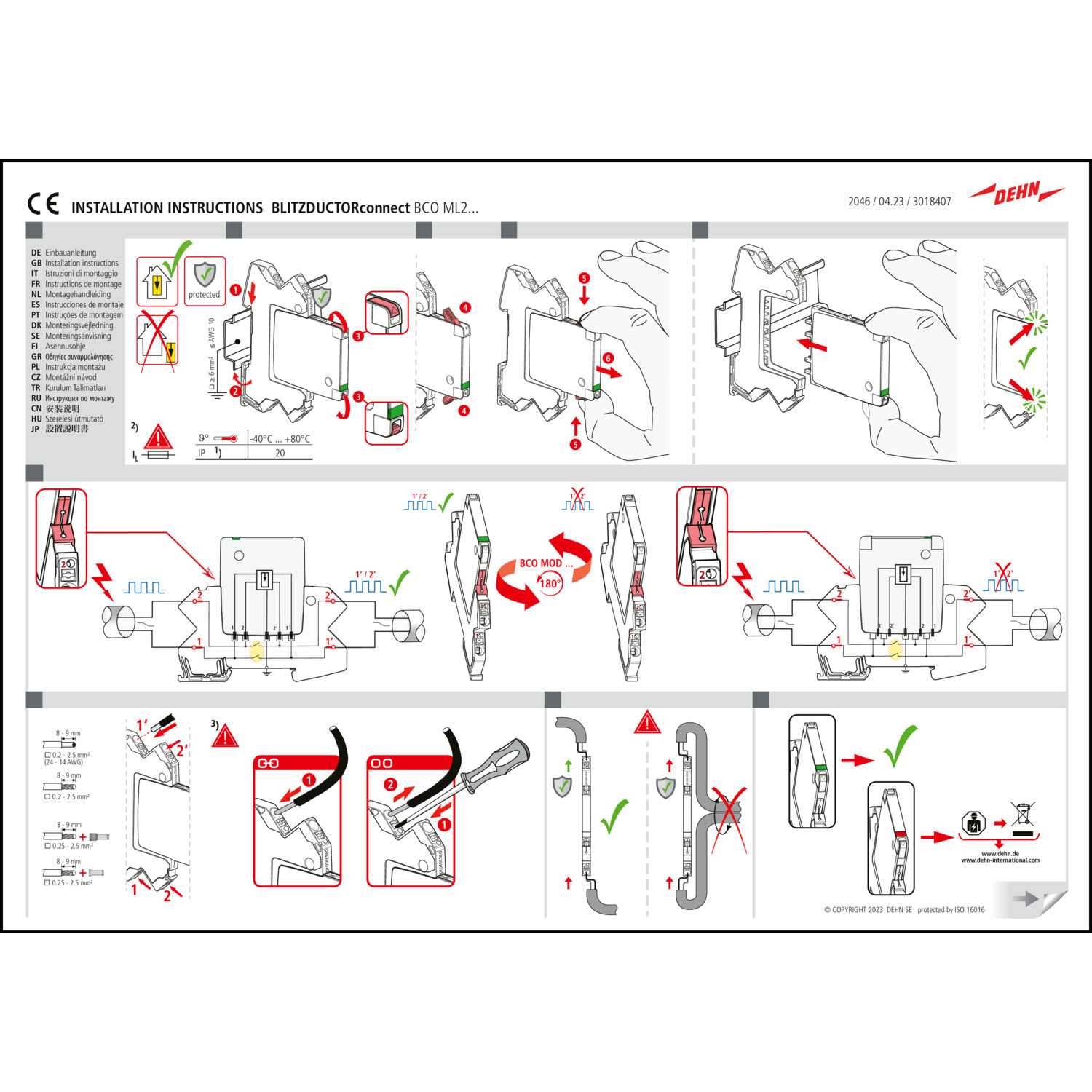

Montageanleitung

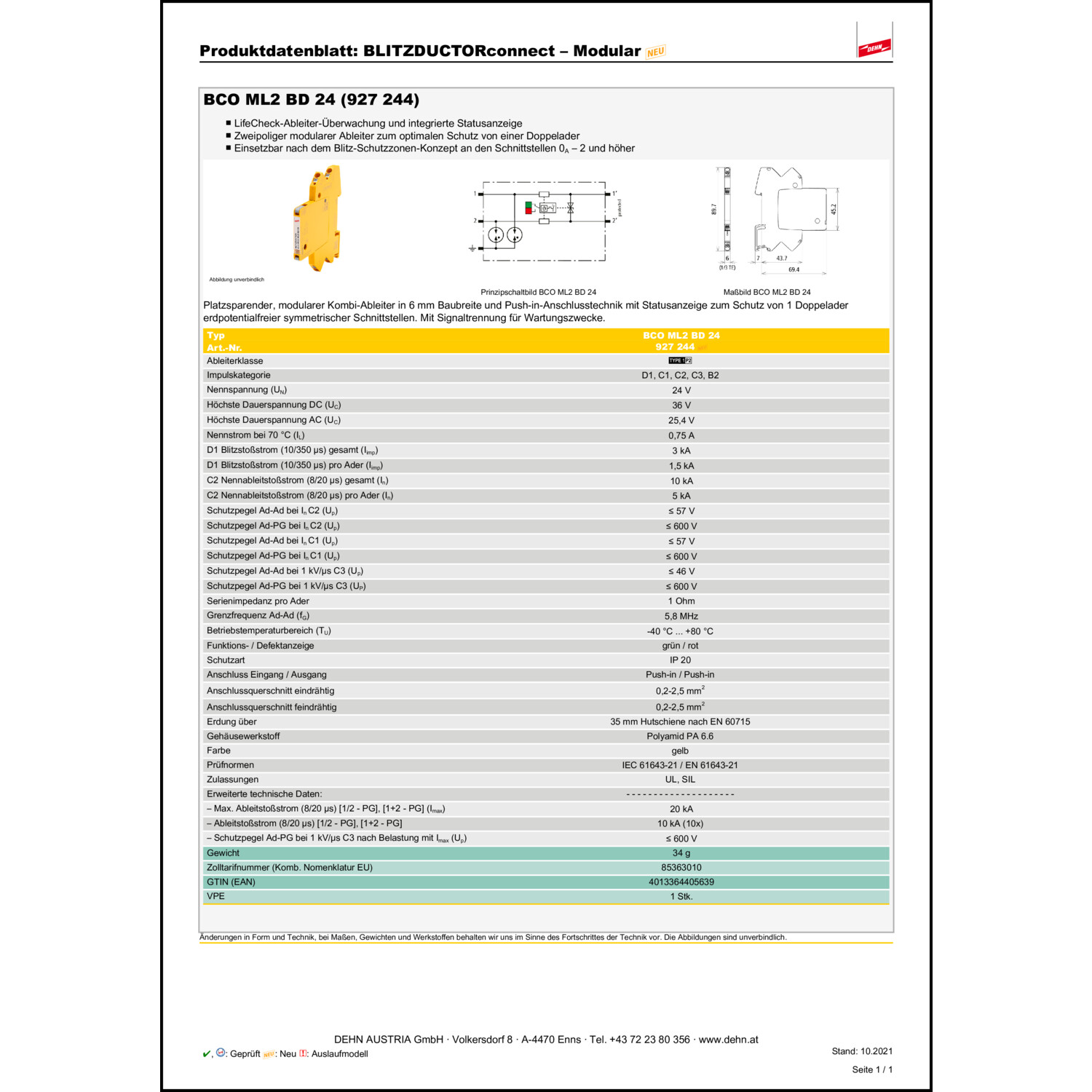

Produktdatenblatt

Katalogseiten

Produktinfos

Montageart: Hutschiene TH35
Nennspannung DC: 24|24 V
Nennlaststrom: 0.75 A
Blitzstoßstrom (10/350): 3 kA
Anschluss 1: Klemme
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 25.4 V
Höchste Dauerspannung DC: 36 V
Nennableitstoßstrom (8/20): 10 kA
Schutzpegel Ader/Erde: 600 V
Schutzpegel Ader/Ader: 57 V
Grenzfrequenz: 5.8 MHz
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 6
Trennmöglichkeit des Signalkreises: Ja
Erdung über: Hutschiene
