927242 Dehn Modularer Kombi Ableiter für 1 Doppelader BLITZDUCTORconnect mit Def

29864542
8662423
1 Stk
4013364405622
DE
85363010
weitere Infos weitere Infos ausblenden
Dehn
927242
beantwortete(n) Fragen weitere Varianten

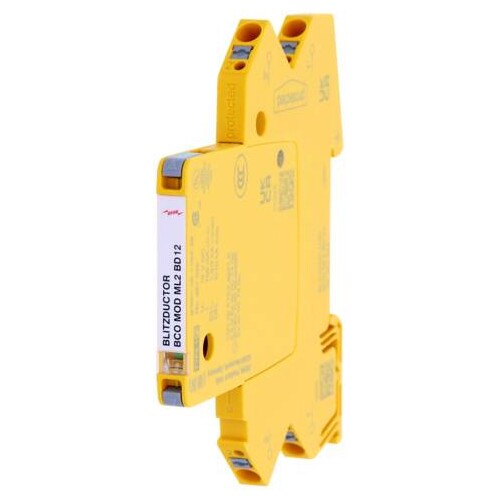

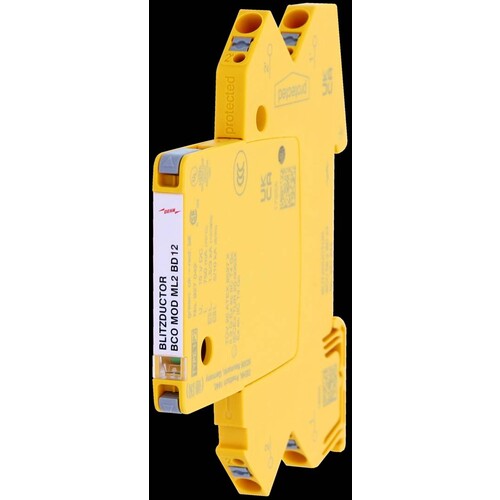

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Dehn Modularer Kombi-Ableiter BCO ML2 BD 12 bietet optimalen Schutz für eine Doppelader und ist ideal für den Einsatz nach dem Blitz-Schutzzonen-Konzept. Mit einer Breite von nur 6 mm und der innovativen Push-in-Anschlusstechnik ermöglicht dieser Ableiter eine platzsparende Montage auf einer Hutschiene. Die integrierte Statusanzeige und die Signaltrennung für Wartungszwecke sorgen für eine einfache Überwachung und Wartung. Der Ableiter erfüllt hohe Anforderungen mit einer Nennspannung von 12 V und einem maximalen Blitzstoßstrom von 3 kA. Darüber hinaus bietet er eine hohe Betriebssicherheit bei Temperaturen von -40 °C bis +80 °C und erfüllt internationale Prüfstandards wie IEC 61643-21. Mit einer Schutzart von IP 20 ist er für den Einsatz in geschützten Umgebungen konzipiert.

Produktinfos

Ableiterklasse: L
Impulskategorie: D1, C1, C2, C3, B2
Nennspannung (UN): 12 V
Höchste Dauerspannung DC (UC): 15 V
Höchste Dauerspannung AC (UC): 10,6 V
Nennstrom bei 70 °C (IL): 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp): 3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp): 1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In): 10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (In): 5 kA
Schutzpegel Ad-Ad bei In C2 (Up): ≤ 32 V
Schutzpegel Ad-PG bei In C2 (Up): ≤ 600 V
Schutzpegel Ad-Ad bei In C1 (Up): ≤ 32 V
Schutzpegel Ad-PG bei In C1 (Up): ≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ≤ 20 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (UP): ≤ 600 V
Serienimpedanz pro Ader: 1 Ohm
Grenzfrequenz Ad-Ad (fG): 2,6 MHz
Kapazität Ad-Ad (C): ≤ 2,5 nF
Kapazität Ad-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Funktions- / Defektanzeige: grün / rot
Schutzart: IP 20
Anschluss Eingang / Ausgang: Push-in / Push-in
Anschlussquerschnitt eindrähtig: 0,2-2,5 mm²
Anschlussquerschnitt feindrähtig: 0,2-2,5 mm²
Erdung: über 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Prüfnormen: IEC 61643-21 / EN 61643-21
Zulassungen: UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen: TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen: IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Max. Ableitstoßstrom (8/20 µs): 20 kA
Ableitstoßstrom (8/20 µs): 10 kA (10x)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

29864563
Preisanzeige nur nach Anmeldung
29864507
Preisanzeige nur nach Anmeldung
29864549
Preisanzeige nur nach Anmeldung
20106751
Preisanzeige nur nach Anmeldung
02239400
Preisanzeige nur nach Anmeldung
28927641
Preisanzeige nur nach Anmeldung
31991569
Preisanzeige nur nach Anmeldung
28477912
Preisanzeige nur nach Anmeldung
30229690
Preisanzeige nur nach Anmeldung

Download

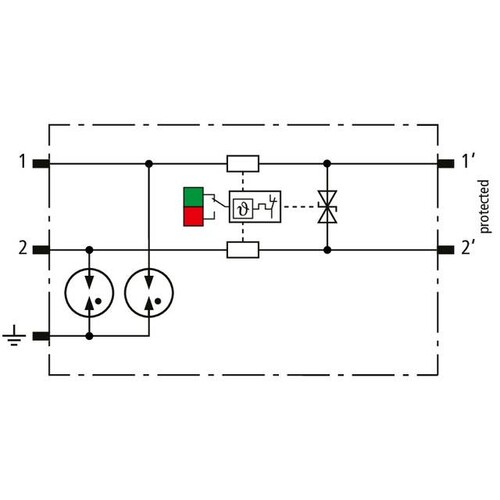

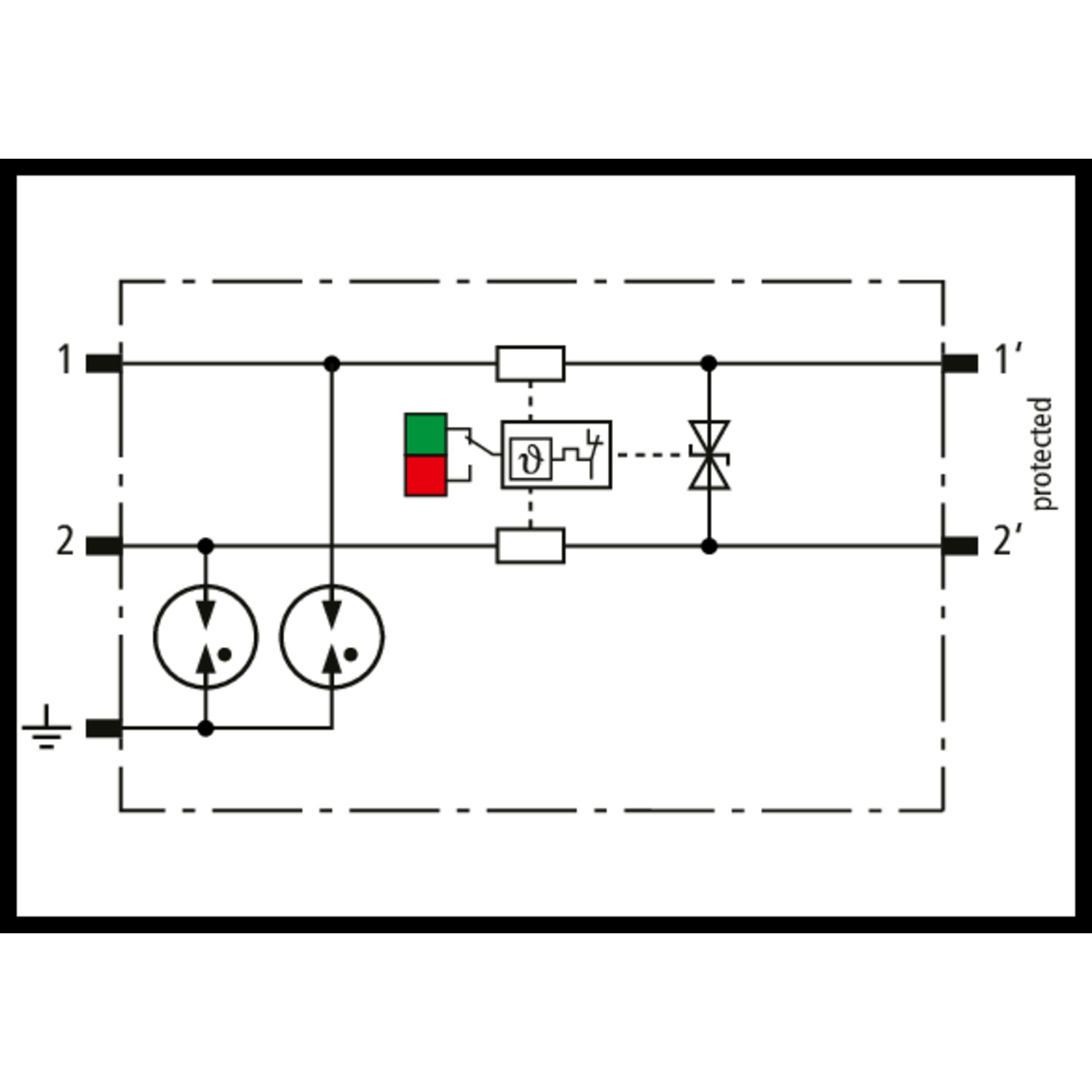

Schaltbild

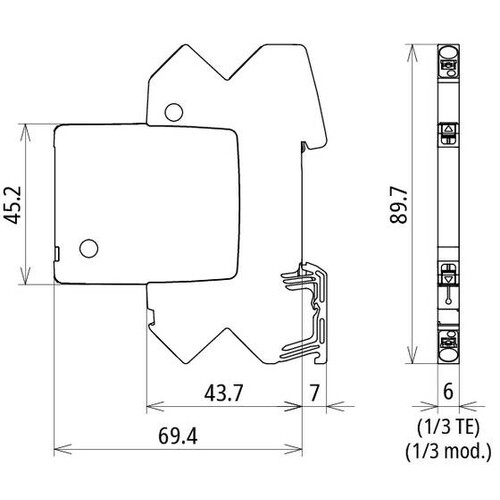

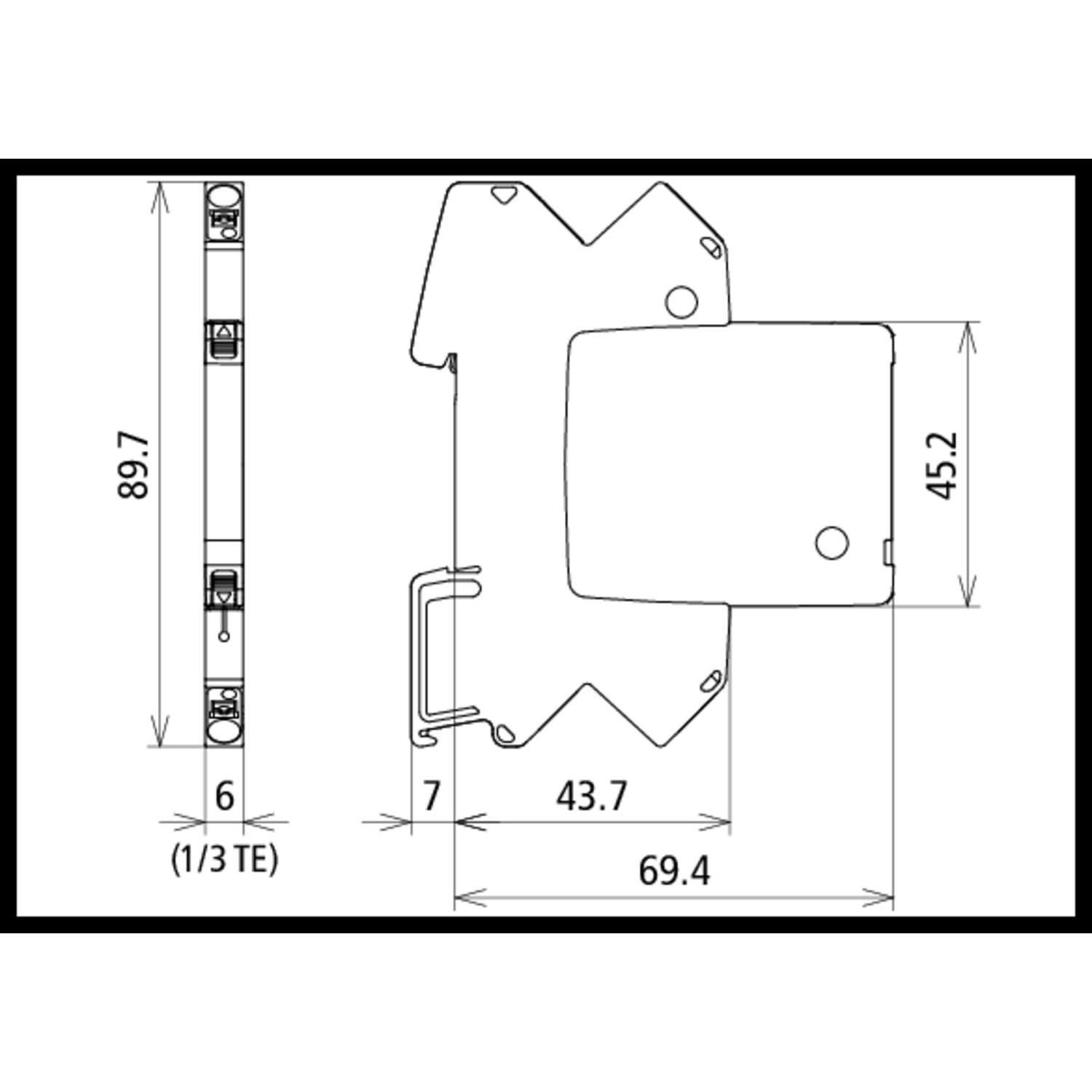

Maßzeichnung

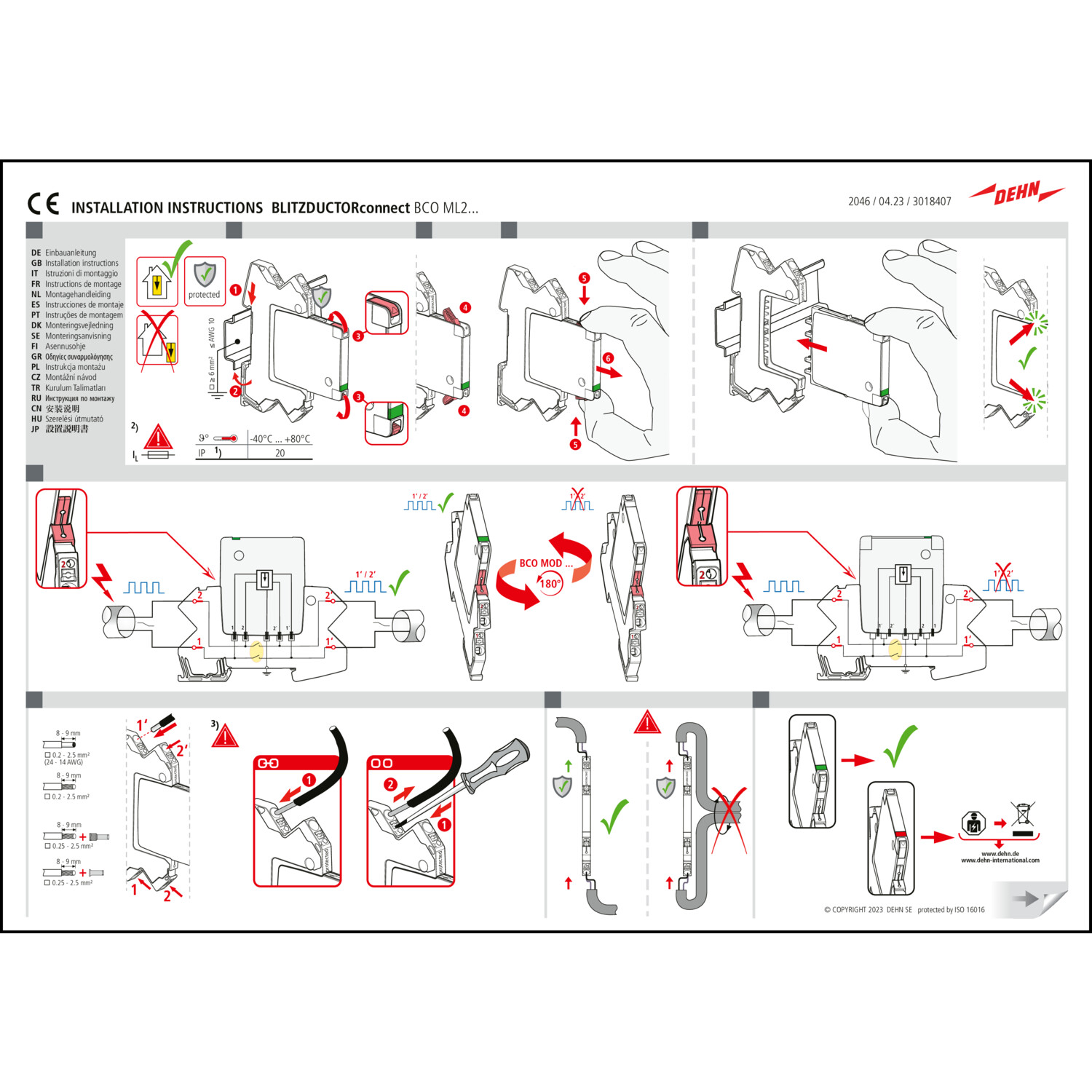

Montageanleitung

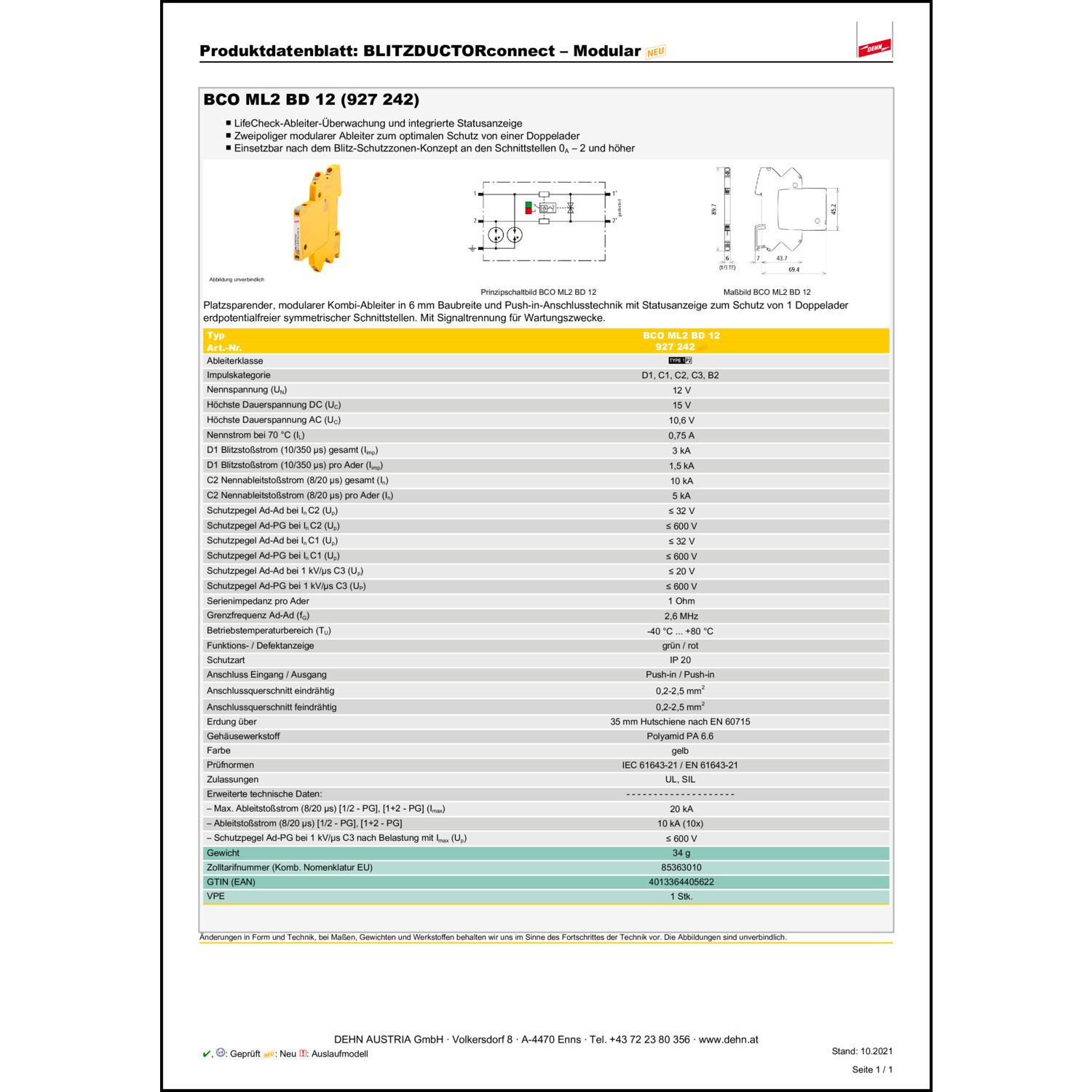

Produktdatenblatt

Katalogseiten

Produktinfos

Montageart: Hutschiene TH35
Nennspannung DC: 12|12 V
Nennlaststrom: 0.75 A
Blitzstoßstrom (10/350): 3 kA
Anschluss 1: Klemme
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 10.6 V
Höchste Dauerspannung DC: 15 V
Nennableitstoßstrom (8/20): 10 kA
Schutzpegel Ader/Erde: 600 V
Schutzpegel Ader/Ader: 32 V
Grenzfrequenz: 2.6 MHz
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 6
Trennmöglichkeit des Signalkreises: Ja
Erdung über: Hutschiene
