920375 DEHN Kombiableiter-Modul für 2 DA BxT ML4 BDHF24

20237973
1187120
1 Stk
4013364109100
DE
85363010
920375
beantwortete(n) Fragen weitere Varianten

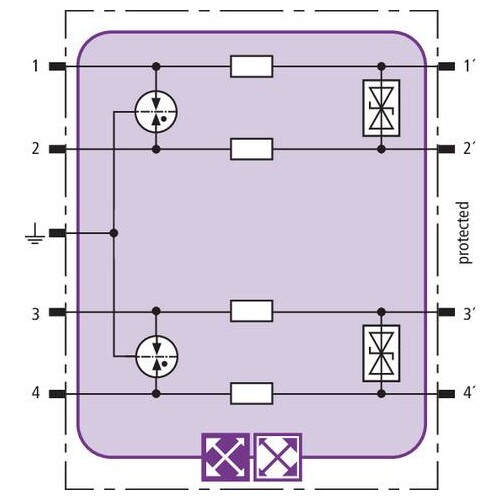

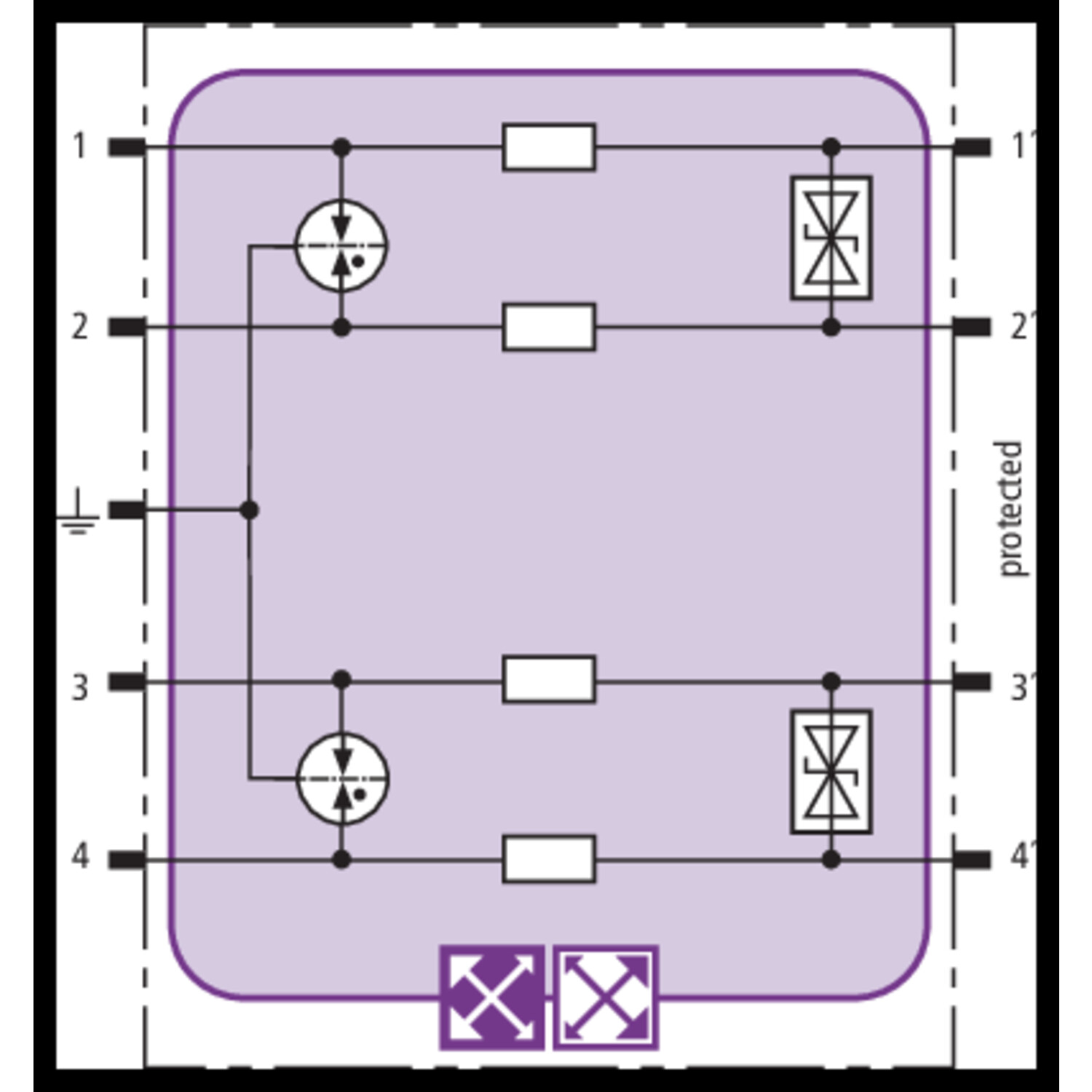

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier hochfrequenter Bussysteme oder Videoübertragungen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

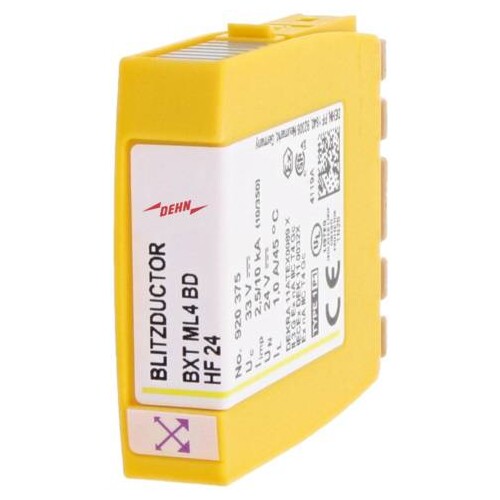

Das Kombiableiter-Modul BXT ML4 BD HF 24 von DEHN ist eine kompakte Lösung zum Schutz von zwei Doppeladern in erdpotentialfreien hochfrequenten Bussystemen oder Videoübertragungen. Ausgestattet mit der innovativen LifeCheck-Technologie überwacht es kontinuierlich thermische und elektrische Überlastzustände und signalisiert, wann ein Austausch erforderlich ist. Mit einer Nennspannung von 24 V und einem Blitzstoßstrom von bis zu 10 kA bietet es zuverlässigen Schutz vor Überspannungen. Die Schutzart IP 20 und der breite Betriebstemperaturbereich von -40 °C bis +80 °C machen es ideal für den Einsatz in anspruchsvollen Umgebungen. Das Modul ist einfach in das Basisteil BXT BAS / BSP BAS 4 einsteckbar und besteht aus robustem Polyamid PA 6.6 in der auffälligen Farbe Gelb.

Produktinfos

Ableiterüberwachung: LifeCheck
Ableiterklasse: M
Nennspannung (UN): 24 V
Höchste Dauerspannung DC (UC): 33 V
Höchste Dauerspannung AC (UC): 23,3 V
Nennstrom bei 45 °C (IL): 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp): 2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In): 20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (In): 10 kA
Schutzpegel Ad-Ad bei Iimp D1 (Up): ≤ 65 V
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 550 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ≤ 47 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (Up): ≤ 550 V
Serienimpedanz pro Ader: 1,0 Ohm
Grenzfrequenz Ad-Ad (fG): 100,0 MHz
Kapazität Ad-Ad (C): ≤ 25 pF
Kapazität Ad-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (gesteckt): IP 20
Einsteckbar in Basisteil: BXT BAS / BSP BAS 4
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Prüfnormen: IEC 61643-21 / EN 61643-21, UL 497B
Zulassungen: CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-Klassifizierung: bis SIL3
ATEX-Zulassungen: DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-Zulassungen: DEK 11.0032X: Ex nA IIC T4 Gc
Gewicht: 24 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

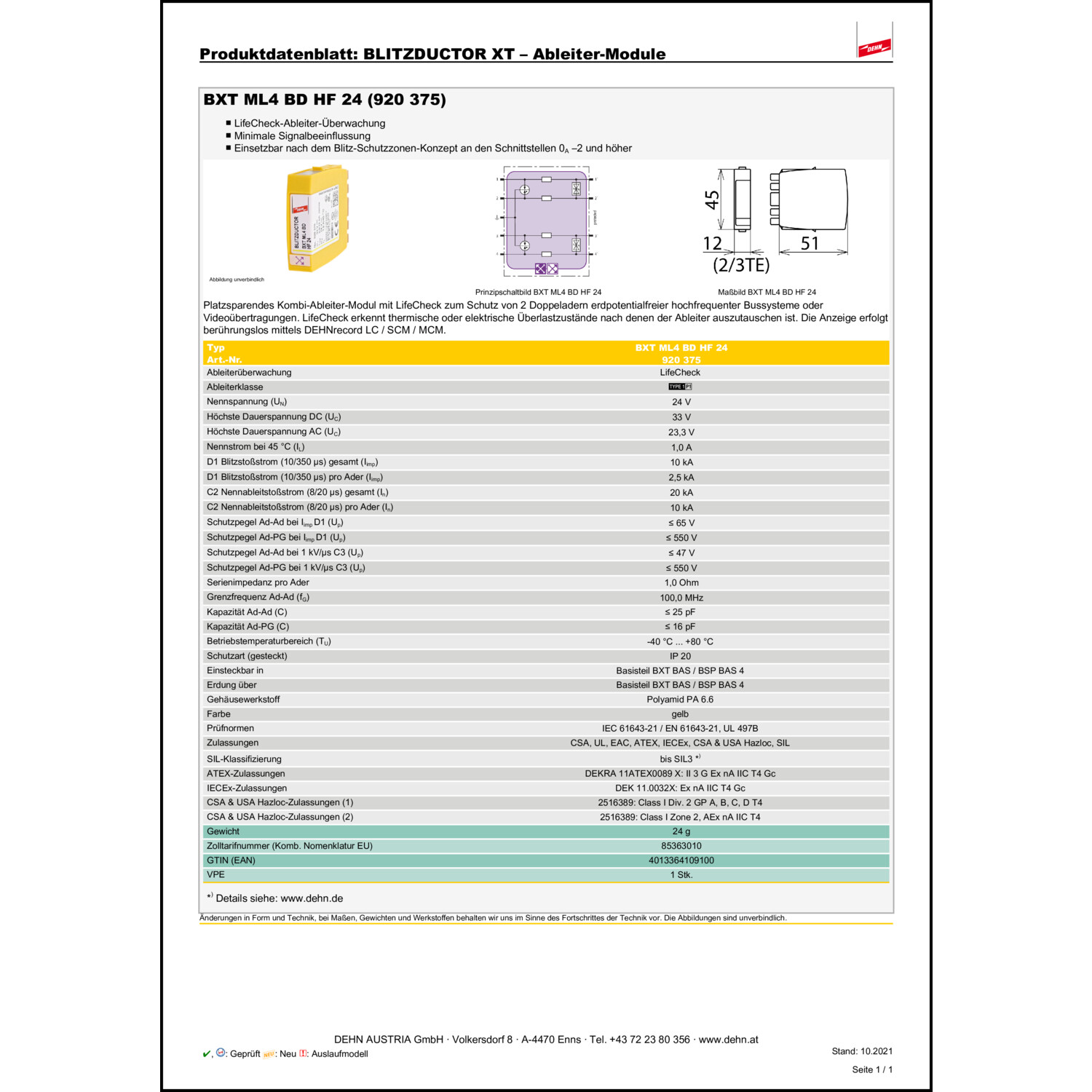

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 24|24 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 23.3 V
Höchste Dauerspannung DC: 33 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 47 V
Grenzfrequenz: 100 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
