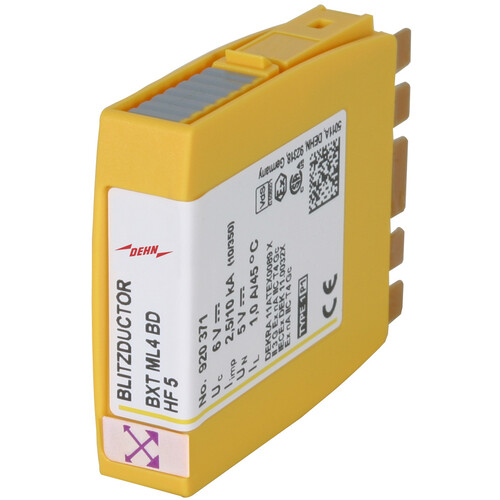

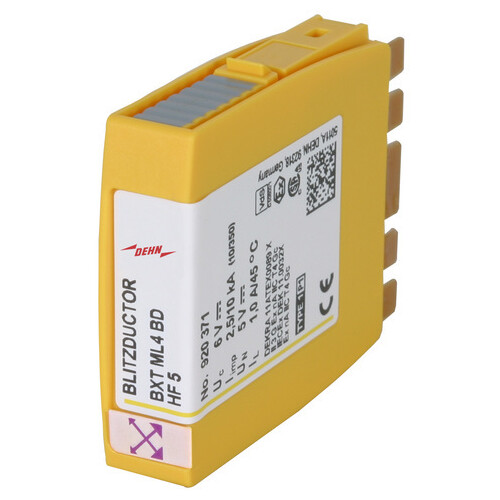

920371 Dehn Kombiableiter Modul für 2 Doppeladern

22900164
1187118
1 Stk
4013364109094
DE
85363010
920371
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier hochfrequenter Bussysteme oder Videoübertragungen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das Dehn Kombiableiter-Modul (Typ BXT ML4 BD HF 5) ist ein platzsparendes Gerät, das speziell zum Schutz von zwei Doppeladern hochfrequenter Bussysteme oder Videoübertragungen entwickelt wurde. Es verfügt über die LifeCheck-Funktion, die thermische und elektrische Überlastzustände erkennt und anzeigt, wenn ein Austausch des Ableiters erforderlich ist. Mit einer Nennspannung von 5 V und einem Nennlaststrom von 1 A bietet das Modul zuverlässigen Schutz vor Überspannungen. Der Blitzstoßstrom beträgt bis zu 10 kA, während die maximale kontinuierliche Betriebsspannung 6.0 V (d.c.) und 4.2 V (a.c.) beträgt. Das Modul ist für den Betrieb in einem Temperaturbereich von -40 °C bis +80 °C ausgelegt und bietet mit der Schutzart IP 20 einen soliden Schutz gegen Umwelteinflüsse. Das Gehäuse aus Polyamid PA 6.6 in gelber Farbe sorgt für Langlebigkeit und Sichtbarkeit.

Produktinfos

Montageart: Auf Basiselement
Nennspannung (DC): 5 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350 µs): 10 kA
Ableiterüberwachung: Ja
Max. kontinuierliche Betriebsspannung (d.c.): 6.0 V
Max. kontinuierliche Betriebsspannung (a.c.): 4.2 V
D1 Blitzstoßstrom (10/350 µs) pro Leitung: 2.5 kA
C2 Nennableitstrom (8/20 µs) pro Leitung: 10 kA
Schutzart: IP 20
Betriebstemperaturbereich: -40 °C bis +80 °C
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Gewicht: 24 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 5V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 24g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

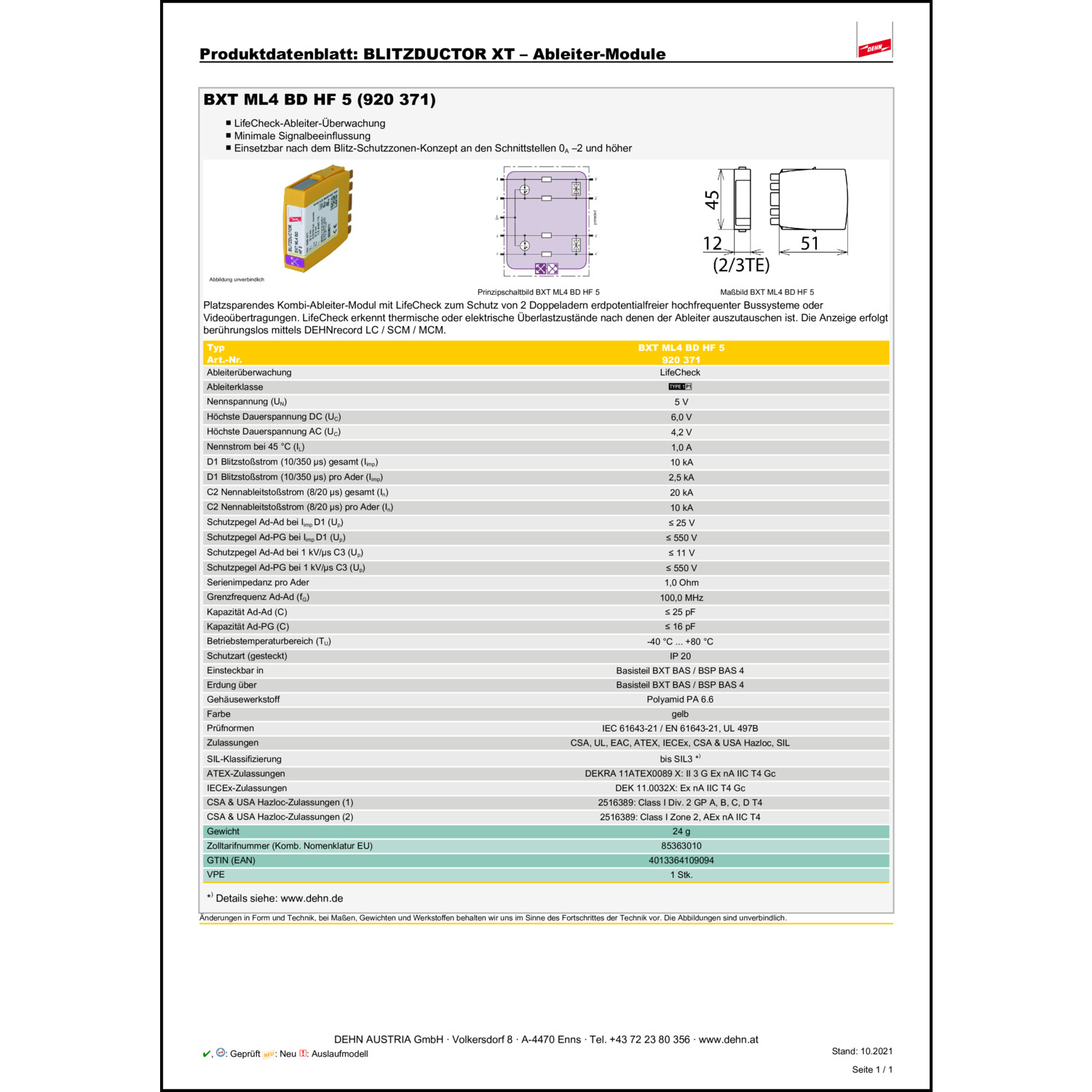

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 5|5 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 4.2 V
Höchste Dauerspannung DC: 6 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 11 V
Grenzfrequenz: 100 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
