920362 DEHN Kombiableiter-Modul für 2 Doppeladern BLITZDUCTOR XT mit LifeCheck

21560225
5978591
1 Stk
4013364120587
DE
85363010
weitere Infos weitere Infos ausblenden
Dehn
920362
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern symmetrischer Schnittstellen mit Eingangs-Diodenschutzbeschaltung, Stromschleifen (TTY) und Optokoppler-Eingängen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das DEHN Kombiableiter-Modul BXT ML4 BE C 12 (920 362) ist ein platzsparendes Modul mit LifeCheck-Technologie, das speziell zum Schutz von zwei Doppeladern symmetrischer Schnittstellen entwickelt wurde. Mit einer Nennspannung von 12 V und einer maximalen Dauerspannung von 15 V DC bietet es zuverlässigen Schutz gegen Überspannungen. Das Modul verfügt über eine Blitzstoßstromfähigkeit von bis zu 10 kA und eine Nennableitstoßstromfähigkeit von 20 kA, was es ideal für den Einsatz in empfindlichen elektrischen Systemen macht. Die LifeCheck-Funktion überwacht den Zustand des Ableiters und zeigt thermische oder elektrische Überlastzustände an, die einen Austausch erforderlich machen. Das Modul ist in einem kompakten Gehäuse untergebracht und hat die Schutzart IP 20, was es für den Einsatz in geschützten Umgebungen geeignet macht. Mit einer SIL-Klassifizierung von SIL2/SIL3 ist es auch für sicherheitskritische Anwendungen zugelassen.

Produktinfos

Ableiterklasse: M
Ableiterüberwachung: LifeCheck
Nennspannung (UN): 12 V
Höchste Dauerspannung DC (UC): 15 V
Höchste Dauerspannung AC (UC): 10,6 V
Nennstrom bei 80° C (IL): 0,1 A
D1 Blitzstoßstrom (10/350) gesamt (Iimp): 10 kA
D1 Blitzstoßstrom (10/350) pro Ader (Iimp): 2,5 kA
C2 Nennableitstoßstrom (8/20) gesamt (In): 20 kA
C2 Nennableitstoßstrom (8/20) pro Ader (In): 10 kA
Schutzpegel Ad-Ad bei Iimp D1 (Up): ≤ 30 V
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 35 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ≤ 19 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (Up): ≤ 19 V
Serienimpedanz pro Ader: 13,8 Ohm
Grenzfrequenz Ad-PG (fG): 0,85 MHz
Kapazität Ad-Ad (C): ≤ 3,2 nF
Kapazität Ad-PG (C): ≤ 3,2 nF
Schutzart (gesteckt): IP 20
Montageart: auf Basiselement
Farbe: gelb
SIL-Klassifizierung: SIL2 / SIL3
Zulassungen: GOST
Gewicht: 24,200 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 12V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 24g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20060600
Preisanzeige nur nach Anmeldung
20104847
Preisanzeige nur nach Anmeldung

Download

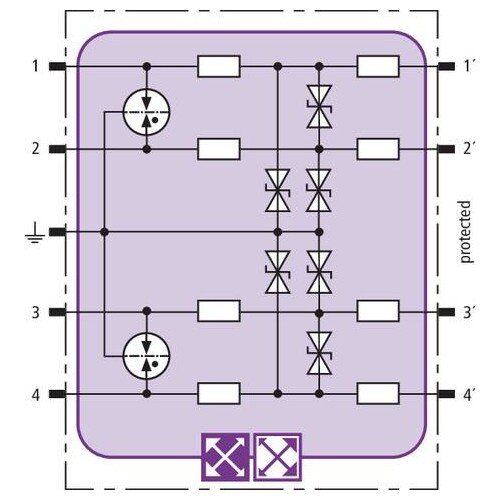

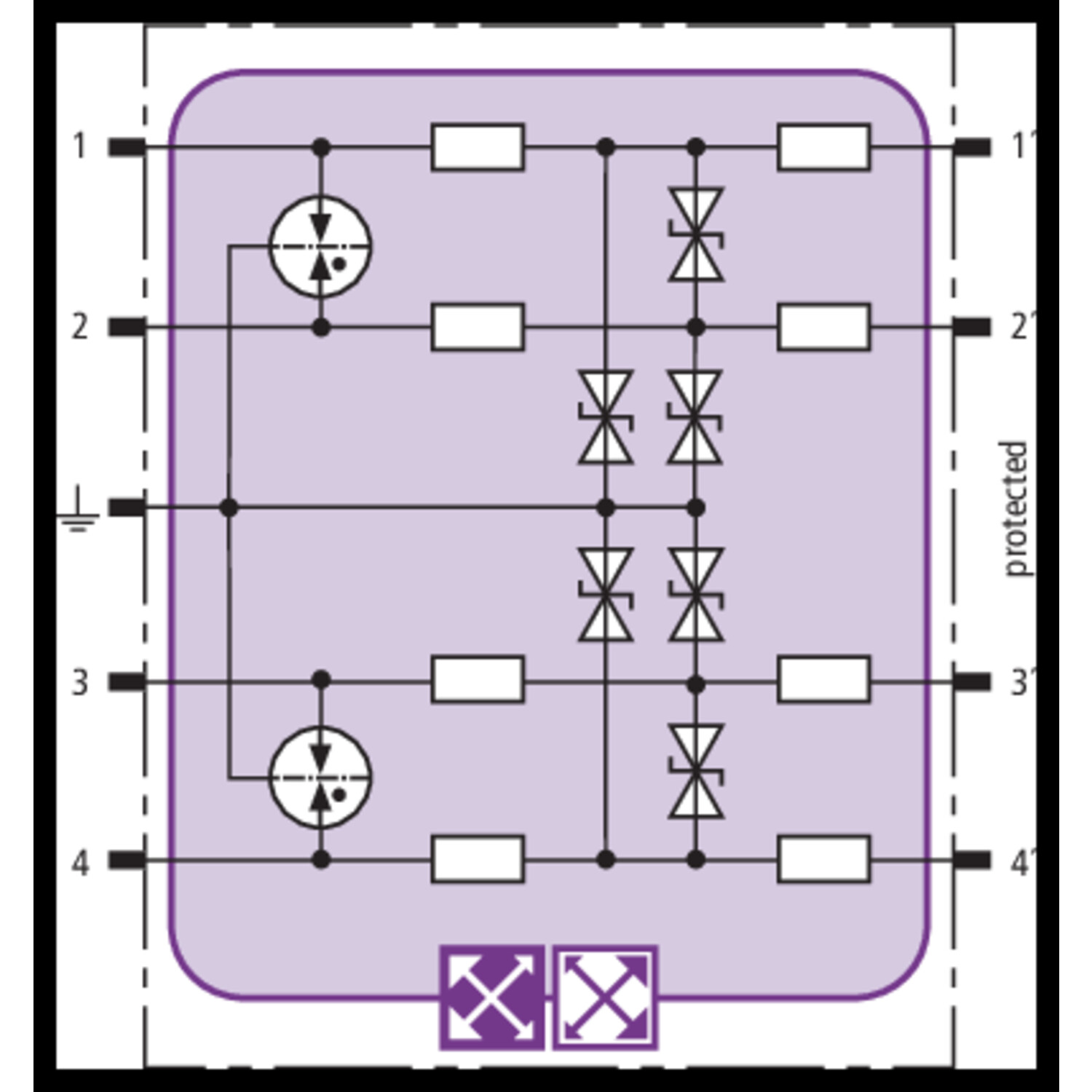

Schaltbild

Maßzeichnung

Montageanleitung

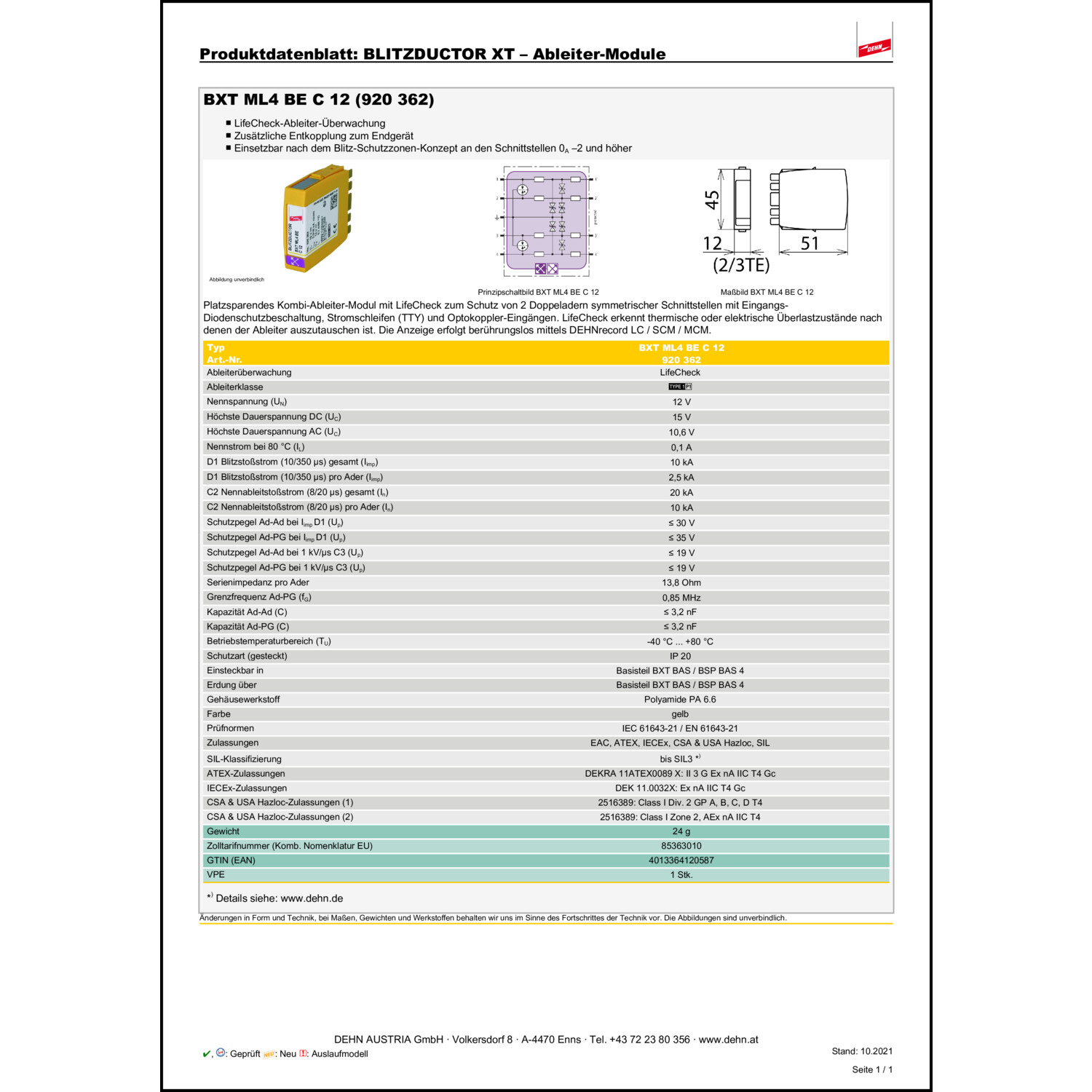

Produktdatenblatt

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 12|12 V
Nennlaststrom: 0.1 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 10.6 V
Höchste Dauerspannung DC: 15 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 19 V
Schutzpegel Ader/Ader: 19 V
Grenzfrequenz: 0.85 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
