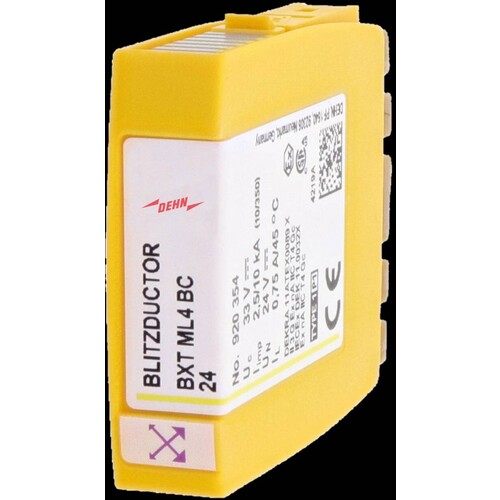

920354 Dehn Blitzductor XT ML4 BC 24 Kombi-Ableiter-Modul m.LifeCheck

21515446
1187105
1 Stk
4013364109148
DE
85363010
920354
beantwortete(n) Fragen weitere Varianten

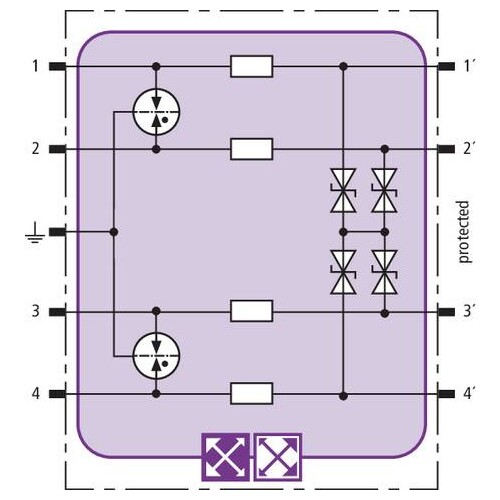

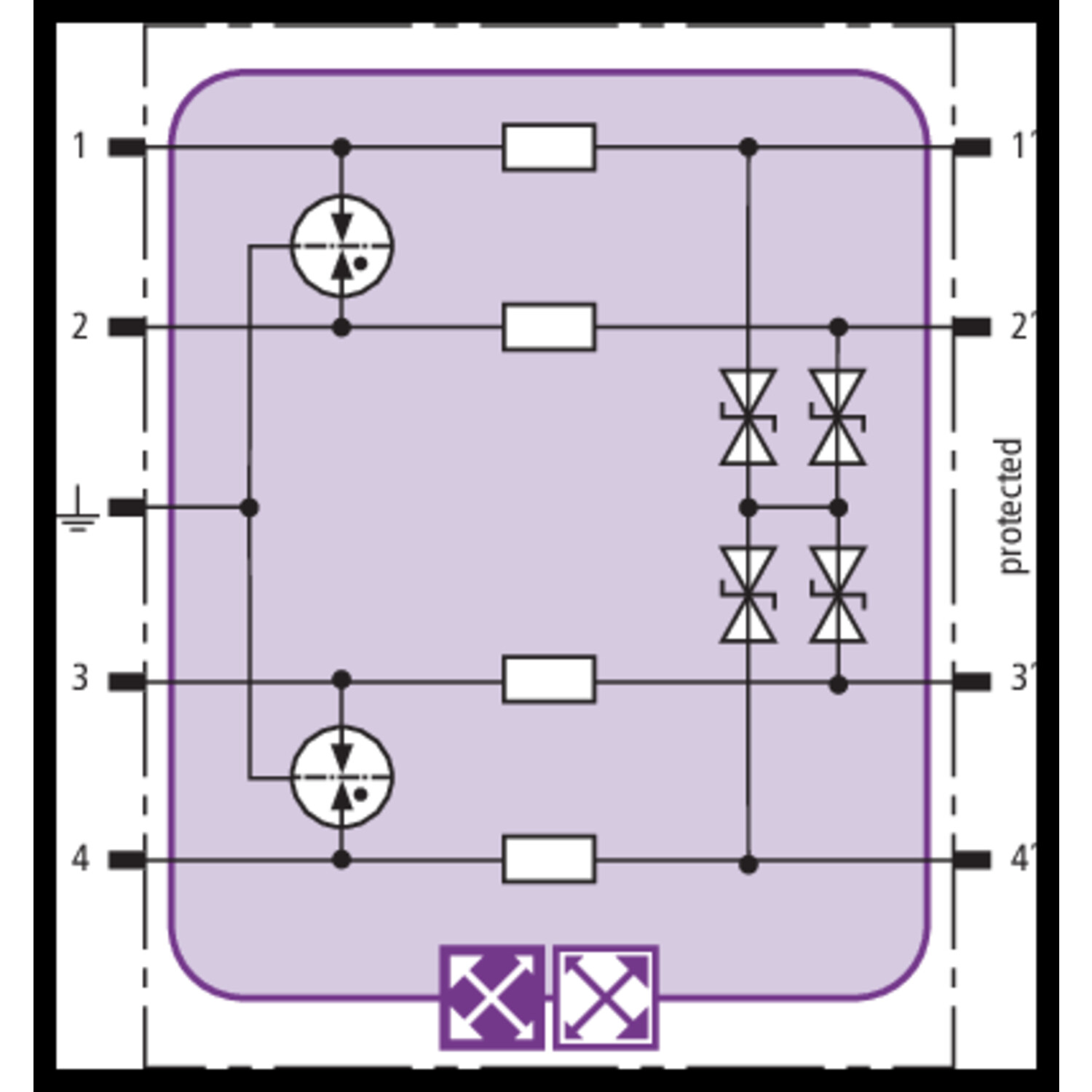

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von max. 4 erdpotentialfreien Einzeladern mit gemeinsamem Bezugspotential. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das Dehn Blitzductor XT ML4 BC 24 Kombi-Ableiter-Modul mit LifeCheck bietet optimalen Schutz für bis zu 4 erdpotentialfreie Einzeladern. Es erkennt thermische und elektrische Überlastzustände, die einen Austausch des Ableiters erfordern. Mit einer Nennspannung von 24 V und einer maximalen Dauerspannung von 33 V DC ist es ideal für den Einsatz in verschiedenen Blitzschutzzonen. Der Blitzstoßstrom beträgt bis zu 10 kA gesamt und 2,5 kA pro Ader. Die Schutzart IP 20 und der Betriebstemperaturbereich von -40 °C bis +80 °C machen es zu einer robusten Wahl für industrielle Anwendungen. Das Modul ist in einem kompakten Gehäuse aus Polyamid PA 6.6 in gelber Farbe untergebracht und wiegt nur 24 g.

Produktinfos

Ableiterüberwachung: LifeCheck
Ableiterklasse: M
Nennspannung (UN): 24 V
Höchste Dauerspannung DC (UC): 33 V
Höchste Dauerspannung AC (UC): 23,3 V
Nennstrom bei 45 °C (IL): 0,75 A
D1 Blitzstoßstrom gesamt (Iimp): 10 kA
D1 Blitzstoßstrom pro Ader (Iimp): 2,5 kA
C2 Nennableitstoßstrom gesamt (In): 20 kA
C2 Nennableitstoßstrom pro Ader (In): 10 kA
Schutzpegel Ad-Ad bei Iimp D1 (Up): ≤ 55 V
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 550 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ≤ 45 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (Up): ≤ 550 V
Serienimpedanz pro Ader: 1,8 Ohm
Grenzfrequenz Ad-Ad (fG): 5,7 MHz
Kapazität Ad-Ad (C): ≤ 1,0 nF
Kapazität Ad-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (gesteckt): IP 20
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Gewicht: 24 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 24V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 24g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

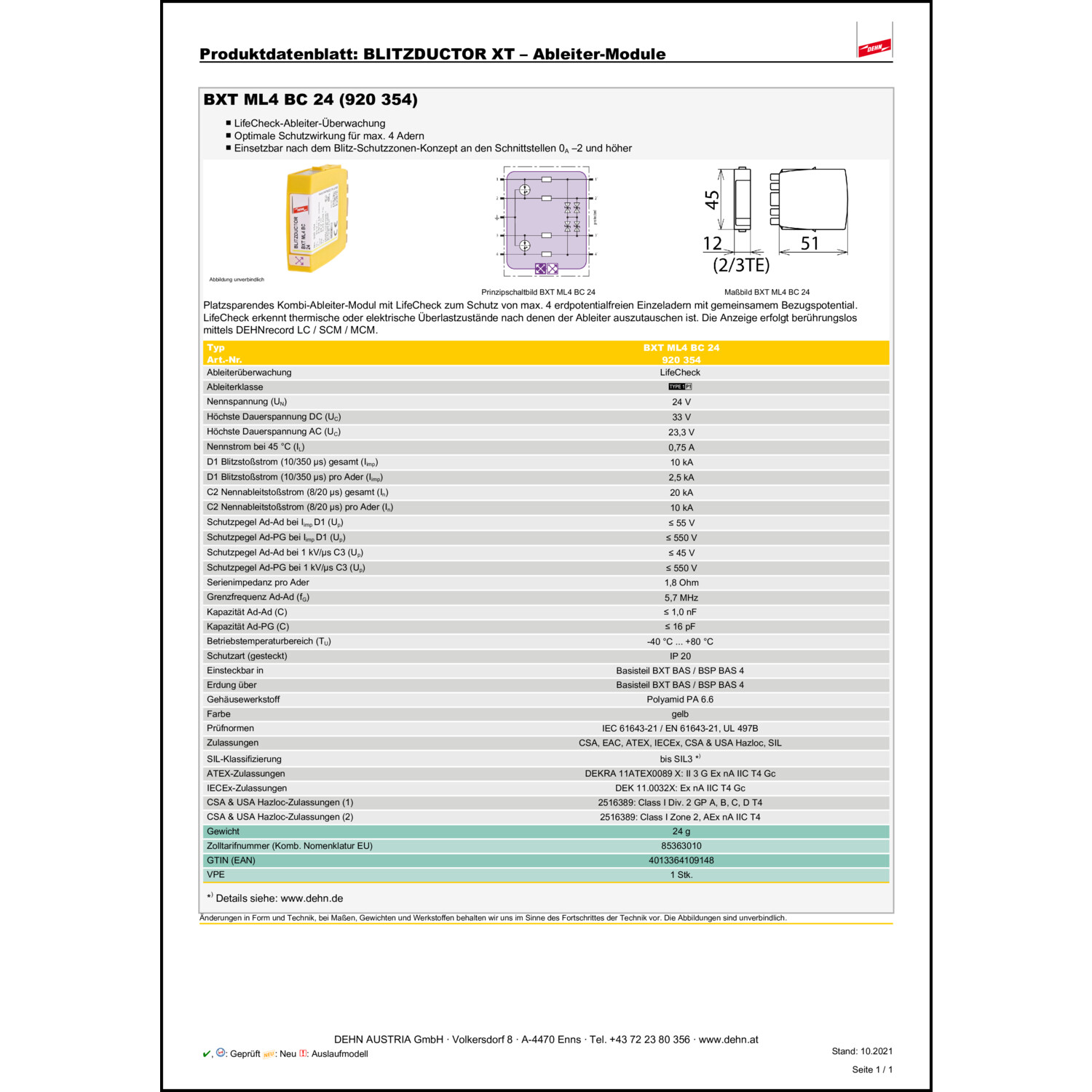

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 24|24 V
Nennlaststrom: 0.75 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 23.3 V
Höchste Dauerspannung DC: 33 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 45 V
Grenzfrequenz: 5.7 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
