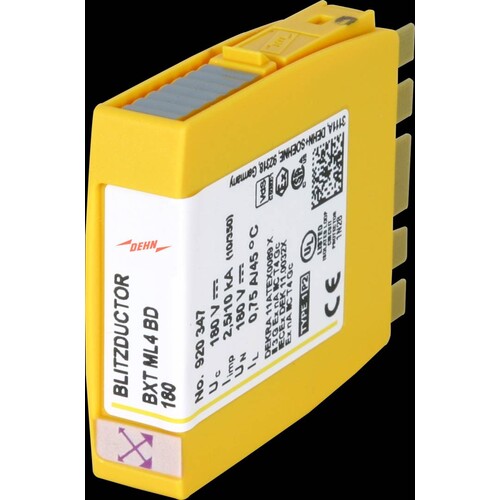

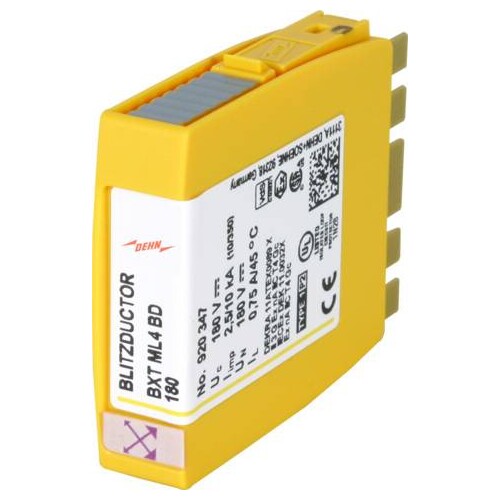

920347 DEHN Kombiableiter-Modul fÃŒr 2 Doppeladern BLITZDUCTOR XT mit LifeCheck

21566532
1187102
1 Stk
4013364109018
DE
85363010
920347
beantwortete(n) Fragen weitere Varianten

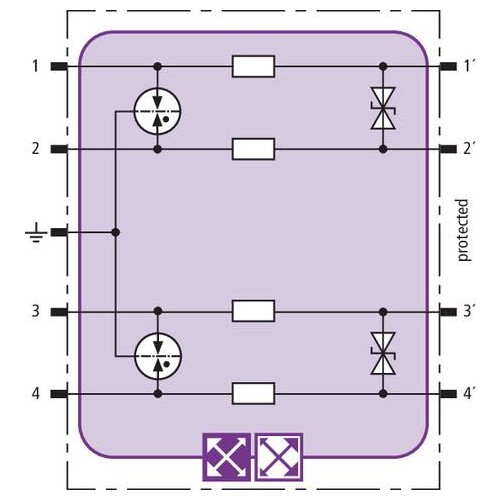

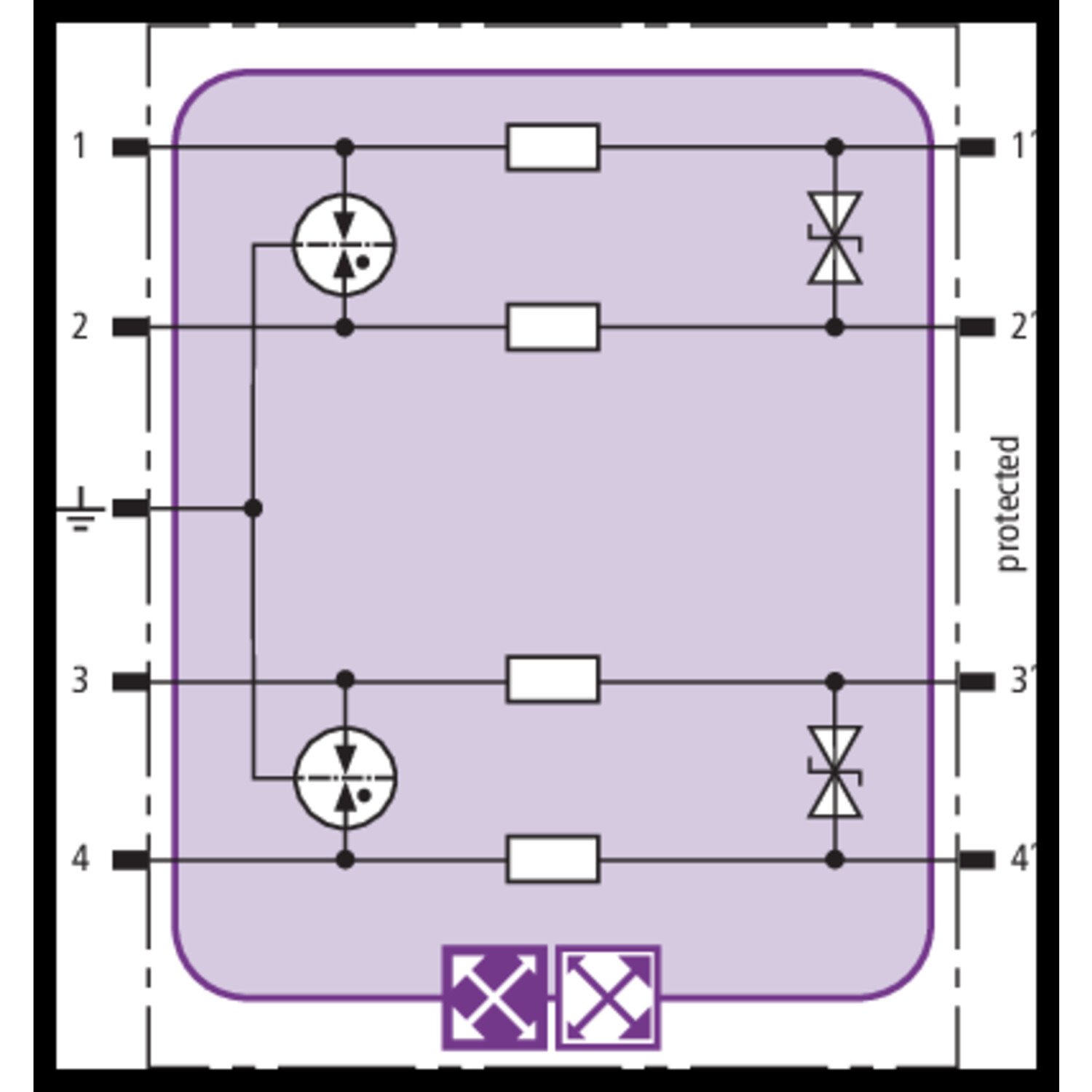

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische ÜberlastzustÀnde nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berÃŒhrungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das DEHN Kombiableiter-Modul BXT ML4 BD 180 bietet eine platzsparende Lösung zum Schutz von zwei Doppeladern erdpotentialfreier symmetrischer Schnittstellen. Mit der innovativen LifeCheck-Funktion überwacht es kontinuierlich thermische und elektrische Überlastzustände und zeigt den Austauschbedarf berührungslos an. Die Nennspannung beträgt 180 V DC, während der Nennlaststrom bei 0,75 A liegt. Das Modul ist für den Einsatz in Übereinstimmung mit dem Blitzschutzkonzept an den Grenzen von 0A - 2 und höher konzipiert. Mit einem Gesamtblitzstoßstrom von 10 kA und einem Spannungsschutzpegel von ≤ 270 V (line-line) bietet es zuverlässigen Schutz. Das Gehäuse aus Polyamid PA 6.6 in Gelb sorgt für Langlebigkeit und Sichtbarkeit. Dieses Modul ist ideal für Anwendungen, die höchste Sicherheitsstandards erfordern.

Produktinfos

Montageart: Auf Basiselement
Nennspannung DC: 180 V
Nennlaststrom: 0,75 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Nennspannung AC: 127 V
Max. kontinuierliche Betriebsspannung (d.c.): 180 V
Max. kontinuierliche Betriebsspannung (a.c.): 127 V
Gesamtblitzstoßstrom (10/350 µs): 10 kA
Blitzstoßstrom pro Leitung (10/350 µs): 2,5 kA
Gesamt-Nennableitstrom (8/20 µs): 20 kA
Nennableitstrom pro Leitung (8/20 µs): 10 kA
Spannungsschutzpegel (line-line) für Iimp D1: ≤ 270 V
Spannungsschutzpegel (line-PG) für Iimp D1: ≤ 550 V
Spannungsschutzpegel (line-line) bei 1 kV/µs C3: ≤ 250 V
Spannungsschutzpegel (line-PG) bei 1 kV/µs C3: ≤ 550 V
Serienwiderstand pro Leitung: 1,8 Ω
Abschneidefrequenz (line-line): 25,0 MHz
Kapazität (line-line): ≤ 240 pF
Kapazität (line-PG): ≤ 16 pF
Betriebstemperaturbereich: -40 °C ... +80 °C
Schutzart: IP 20
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
SIL-Klassifikation: bis SIL3

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 180V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 24g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

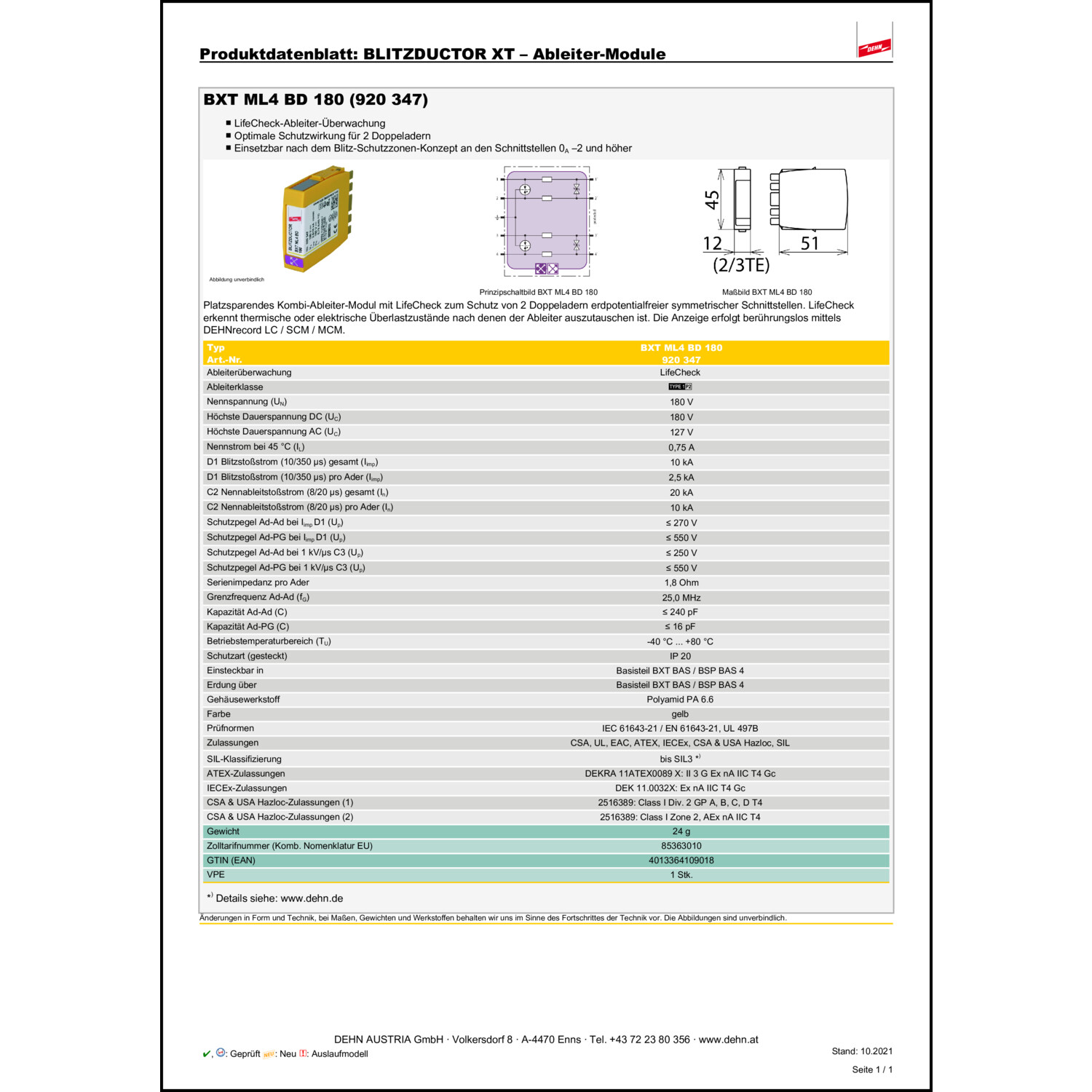

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 180|180 V
Nennlaststrom: 0.75 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 127 V
Höchste Dauerspannung DC: 180 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 250 V
Grenzfrequenz: 25 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
