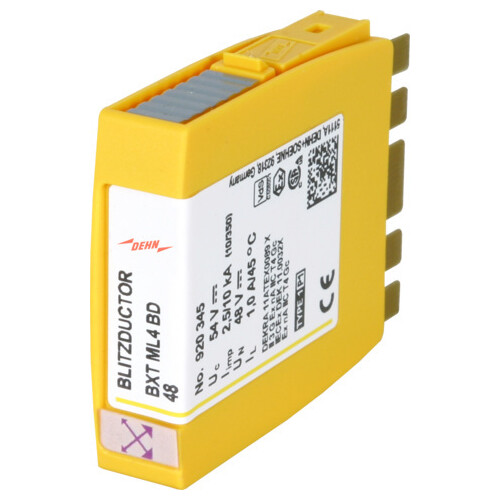

920345 DEHN Kombiableiter-Modul für 2 Doppeladern BLITZDUCTOR XT mit LifeCheck

20824700
1187100
1 Stk
4013364108998
DE
85363010
920345
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das DEHN Kombiableiter-Modul BXT ML4 BD 48 ist eine platzsparende Lösung für den Schutz von zwei Doppeladern erdpotentialfreier symmetrischer Schnittstellen. Ausgestattet mit der LifeCheck-Ableiterüberwachung, erkennt das Modul thermische und elektrische Überlastzustände, was einen rechtzeitigen Austausch des Ableiters ermöglicht. Mit einer Nennspannung von 48 V und einem Nennstrom von 1 A bietet es eine hohe Schutzwirkung und Zuverlässigkeit. Die Blitzstoßströme von bis zu 10 kA und die Nennableitstoßströme von 20 kA gewährleisten optimalen Schutz. Das Modul ist für den Betrieb in einem Temperaturbereich von -40 °C bis +80 °C geeignet und erfüllt die Anforderungen der Schutzart IP 20. Das Gehäuse aus Polyamid PA 6.6 in gelber Farbe sorgt für Langlebigkeit und Sichtbarkeit. Mit verschiedenen Zulassungen, einschließlich ATEX und SIL, ist dieses Modul ideal für anspruchsvolle Anwendungen.

Produktinfos

Ableiterüberwachung: LifeCheck
Ableiterklasse: M
Nennspannung (UN): 48 V
Höchste Dauerspannung DC (UC): 54 V
Höchste Dauerspannung AC (UC): 38,1 V
Nennstrom bei 45 °C (IL): 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp): 2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In): 20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (In): 10 kA
Schutzpegel Ad-Ad bei Iimp D1 (Up): ≤ 80 V
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 550 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ≤ 70 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (Up): ≤ 550 V
Serienimpedanz pro Ader: 1,0 Ohm
Grenzfrequenz Ad-Ad (fG): 8,7 MHz
Kapazität Ad-Ad (C): ≤ 0,7 nF
Kapazität Ad-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (gesteckt): IP 20
Einsteckbar in Basisteil: BXT BAS / BSP BAS 4
Erdung über Basisteil: BXT BAS / BSP BAS 4
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Prüfnormen: IEC 61643-21 / EN 61643-21, UL 497B
Zulassungen: CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-Klassifizierung: bis SIL3
ATEX-Zulassungen: DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-Zulassungen: DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-Zulassungen (1): 2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-Zulassungen (2): 2516389: Class I Zone 2, AEx nA IIC T4
Gewicht: 24 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 48V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 24g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

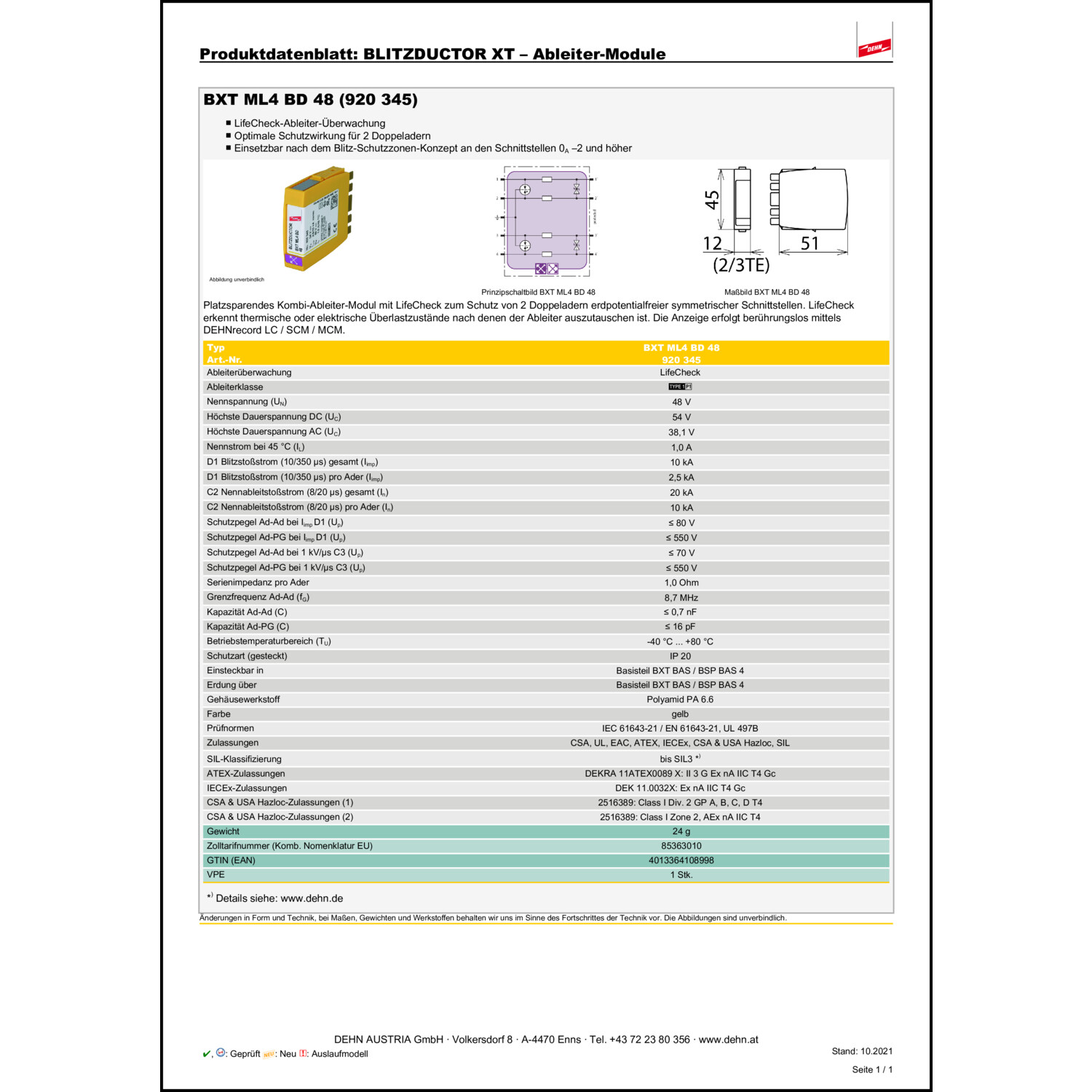

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 48|48 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 38.1 V
Höchste Dauerspannung DC: 54 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 70 V
Grenzfrequenz: 8.7 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
