920344 DEHN Blitzductor BXTML4BD24

20149164
1187075
1 Stk
4013364108981
DE
85363010
920344
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das DEHN Blitzductor BXT ML4 BD 24 ist ein platzsparendes Kombiableiter-Modul, das optimalen Schutz für zwei Paare erdpotentialfreier symmetrischer Schnittstellen bietet. Mit einer Nennspannung von 24 V und einem maximalen Blitzstoßstrom von 10 kA sorgt es für zuverlässige Sicherheit in elektrischen Systemen. Die innovative LifeCheck-Funktion überwacht thermische und elektrische Überlastzustände und zeigt den Austauschbedarf des Ableiters kontaktlos an. Das Modul ist für den Einsatz in Übereinstimmung mit dem Konzept der Blitzschutzzonen konzipiert und bietet Schutz in einem Temperaturbereich von -40 °C bis +80 °C. Mit einem robusten Gehäuse aus Polyamid PA 6.6 und einer Schutzart von IP 20 ist es ideal für industrielle Anwendungen geeignet. Vertrauen Sie auf die Qualität und Zuverlässigkeit von DEHN, um Ihre elektrischen Systeme zu schützen.

Produktinfos

Typ: BXT ML4 BD 24
Nennspannung (UN): 24 V
Max. dauerhafte Betriebsspannung (d.c.) (UC): 33 V
Max. dauerhafte Betriebsspannung (a.c.) (UC): 23,3 V
Nennstrom bei 45 °C (IL): 1,0 A
Blitzstoßstrom (10/350 µs) (Iimp): 10 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Nennableitstrom (8/20 µs) (In): 20 kA
Nennableitstrom (8/20 µs) pro Leitung (In): 10 kA
Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): ≤ 52 V
Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): ≤ 550 V
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Material des Gehäuses: Polyamid PA 6.6
Farbe: Gelb
Gewicht: 37 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

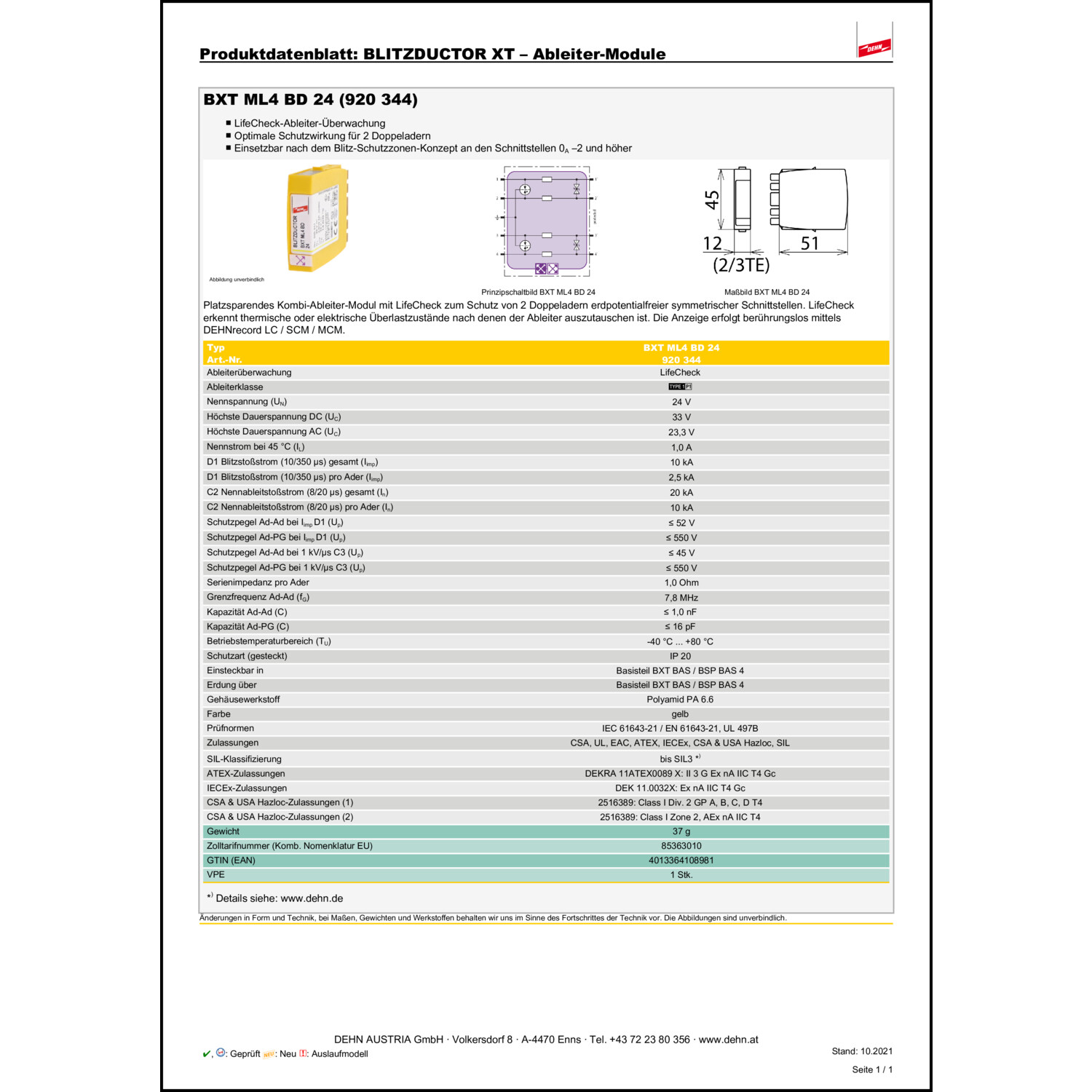

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 24|24 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 23.3 V
Höchste Dauerspannung DC: 33 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 45 V
Grenzfrequenz: 7.8 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
