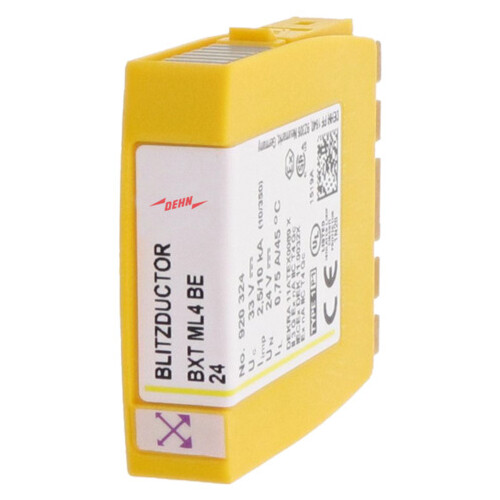

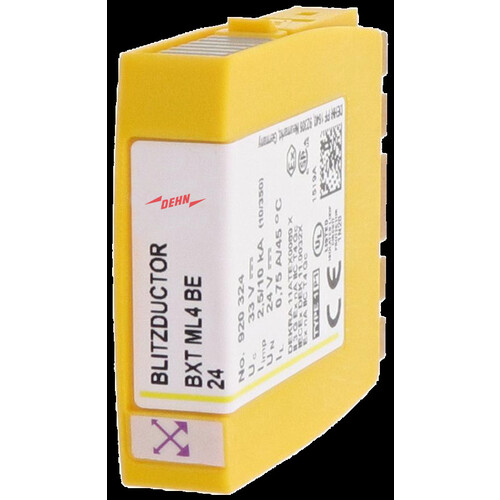

920324 Dehn BXT ML4 BE24 Kombi-Ableiter- Modul für 4 Einzeladern 33V

20152951
1187069
1 Stk
4013364109056
DE
85363010
920324
beantwortete(n) Fragen weitere Varianten

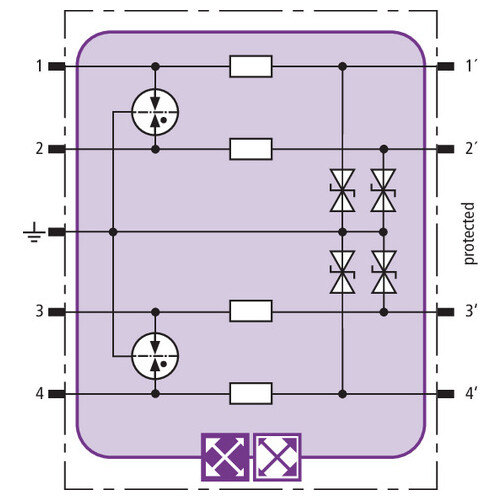

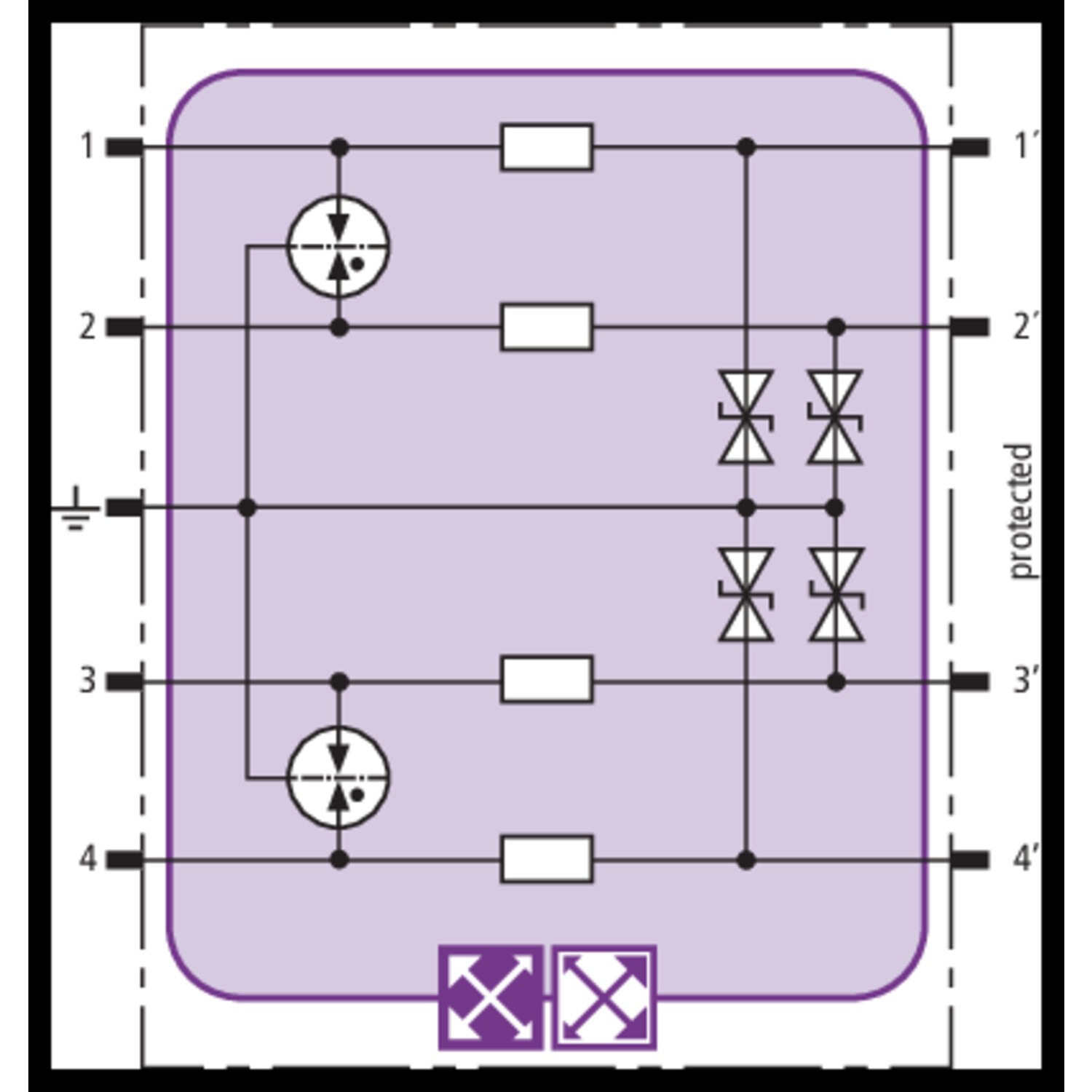

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das Dehn BXT ML4 BE 24 Kombi-Ableiter-Modul bietet optimalen Schutz für vier Einzeladern mit gemeinsamem Bezugspotential. Mit einer Nennspannung von 24 V und einer maximalen Betriebsspannung von 33 V ist es für anspruchsvolle Anwendungen konzipiert. Die integrierte LifeCheck-Funktion überwacht den Zustand des Ableiters und zeigt thermische oder elektrische Überlastungen an, sodass der Ableiter rechtzeitig ersetzt werden kann. Das Modul hat eine kompakte Bauweise und ist für die Montage auf einem Basiselement vorgesehen. Mit einem Gewicht von nur 38 g und einer Schutzart von IP 20 ist es ideal für den Einsatz in verschiedenen elektrischen Anwendungen. Das BXT ML4 BE 24 erfüllt die Teststandards IEC 61643-21 und EN 61643-21 und bietet zuverlässigen Schutz gegen Überspannungen.

Produktinfos

Typ: BXT ML4 BE 24
Nennspannung (UN): 24 V
Max. dauerhafte Betriebsspannung (d.c.) (UC): 33 V
Max. dauerhafte Betriebsspannung (a.c.) (UC): 23,3 V
Nennstrom bei 45 °C (IL): 0,75 A
Gesamtblitzstoßstrom (10/350 µs) (Iimp): 10 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Gesamt-nominaler Entladestrom (8/20 µs) (In): 20 kA
Nominaler Entladestrom (8/20 µs) pro Leitung (In): 10 kA
Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): ≤ 102 V
Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): ≤ 66 V
Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): ≤ 90 V
Spannungsschutzpegel Leitung-PG bei 1 kV/µs C3 (Up): ≤ 45 V
Serienwiderstand pro Leitung: 1,8 Ω
Abschneidefrequenz Leitung-PG (fG): 6,8 MHz
Kapazität Leitung-Leitung (C): ≤ 0,5 nF
Kapazität Leitung-PG (C): ≤ 1,0 nF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Geeignet für Basiselement: BXT BAS / BSP BAS 4
Erdung über Basiselement: Ja
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Gewicht: 38 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

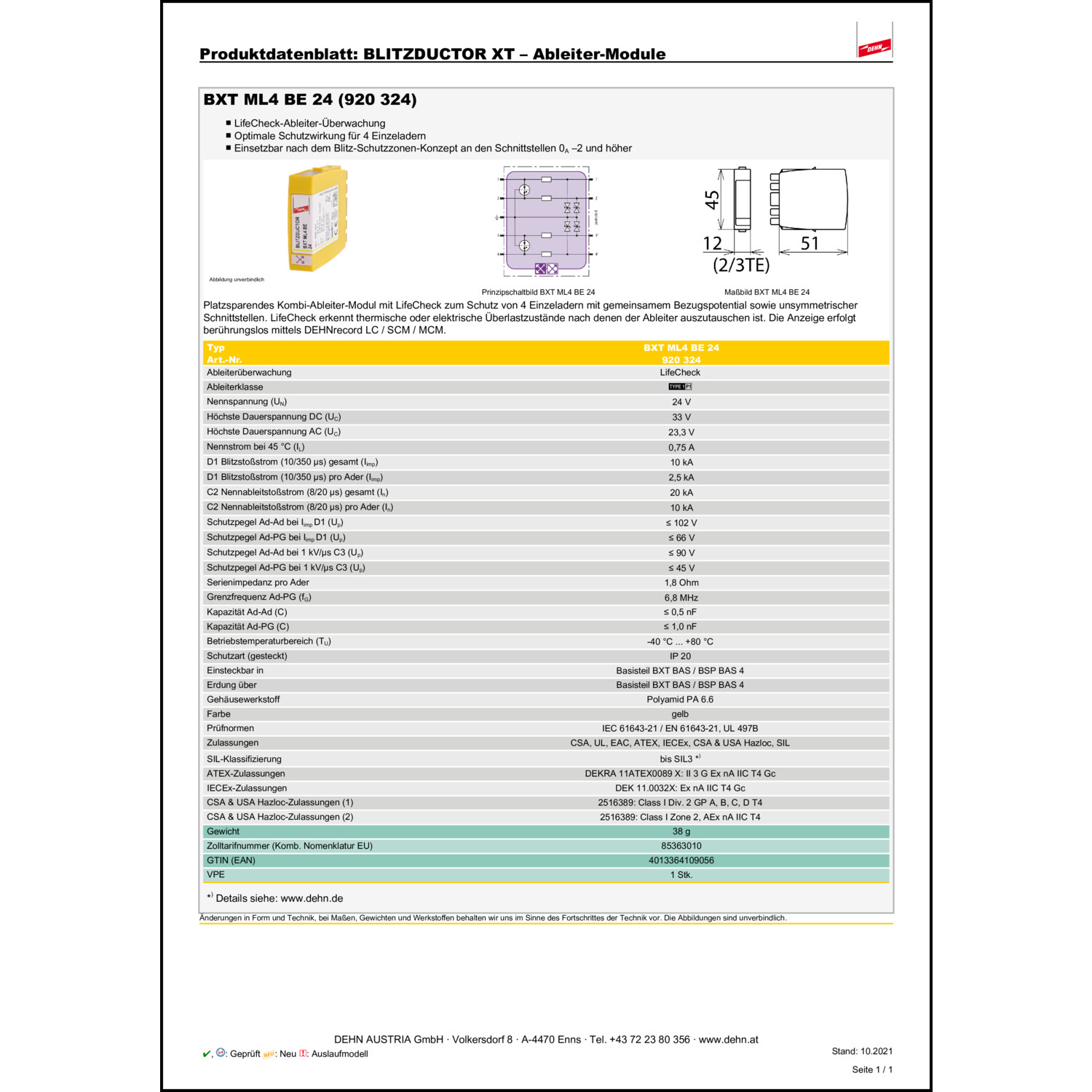

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 24|24 V
Nennlaststrom: 0.75 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 23.3 V
Höchste Dauerspannung DC: 33 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 45 V
Schutzpegel Ader/Ader: 90 V
Grenzfrequenz: 6.8 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
