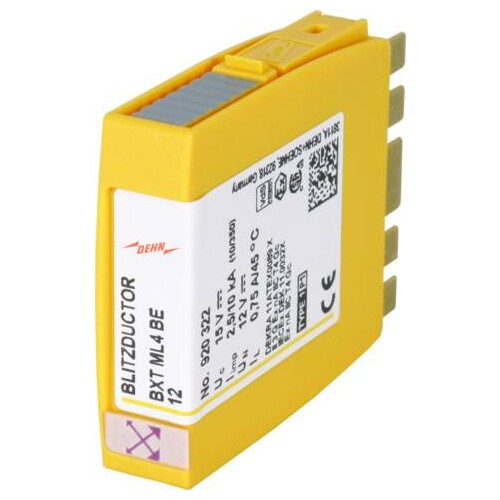

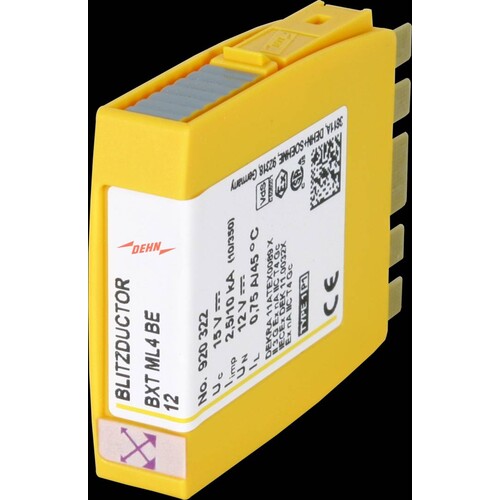

920322 Dehn Kombiableiter Doppelader Blitzductor BXTML4

20266085
1187068
1 Stk
4013364109049
DE
85363010
weitere Infos weitere Infos ausblenden
Dehn
920322
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Dehn Kombiableiter BXT ML4 BE 12 ist ein platzsparendes Modul, das optimalen Schutz für vier Einzeladern bietet. Mit einer Nennspannung von 12 V und einem Nennstrom von 0,75 A sorgt er für zuverlässige Leistung in anspruchsvollen Anwendungen. Das Gerät verfügt über die innovative LifeCheck-Funktion zur Überwachung von thermischen und elektrischen Überlastungen, die eine kontaktlose Anzeige des Status ermöglicht. Der Kombiableiter ist für den Einsatz in Übereinstimmung mit dem Blitzschutzkonzept konzipiert und erfüllt die höchsten Standards, einschließlich IEC 61643-21 und UL 497B. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C und einer Schutzart von IP 20 ist dieser Kombiableiter ideal für den Einsatz in verschiedenen Umgebungen geeignet. Die Verwendung von Polyamid PA 6.6 sorgt für Langlebigkeit und Zuverlässigkeit.

Produktinfos

Typ: BXT ML4 BE 12
Nennspannung (UN): 12 V
Max. kontinuierliche Betriebsspannung (d.c.) (UC): 15 V
Max. kontinuierliche Betriebsspannung (a.c.) (UC): 10,6 V
Nennstrom bei 45 °C (IL): 0,75 A
Blitzstoßstrom (10/350 µs) (Iimp): 10 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Nennableitstrom (8/20 µs) (In): 20 kA
Nennableitstrom (8/20 µs) pro Leitung (In): 10 kA
Spannungsfestigkeit Leitung-Leitung für Iimp D1 (Up): ≤ 50 V
Spannungsfestigkeit Leitung-PG für Iimp D1 (Up): ≤ 37 V
Spannungsfestigkeit Leitung-Leitung bei 1 kV/µs C3 (Up): ≤ 38 V
Spannungsfestigkeit Leitung-PG bei 1 kV/µs C3 (Up): ≤ 19 V
Serienwiderstand pro Leitung: 1,8 Ω
Abschneidefrequenz Leitung-PG (fG): 2,7 MHz
Kapazität Leitung-Leitung (C): ≤ 1,0 nF
Kapazität Leitung-PG (C): ≤ 2,0 nF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Geeignet für Basiselement: BXT BAS / BSP BAS 4
Erdung über Basiselement: Ja
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21, UL 497B
Zulassungen: CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-Klassifizierung: bis SIL3
ATEX-Zulassungen: DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-Zulassungen: DEK 11.0032X: Ex nA IIC T4 Gc
Gewicht: 24 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 12V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 24g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20060600
Preisanzeige nur nach Anmeldung
20152951
Preisanzeige nur nach Anmeldung
20266057
Preisanzeige nur nach Anmeldung
20299909
Preisanzeige nur nach Anmeldung
02025235
Preisanzeige nur nach Anmeldung
20080158
Preisanzeige nur nach Anmeldung
01339604
Preisanzeige nur nach Anmeldung

Download

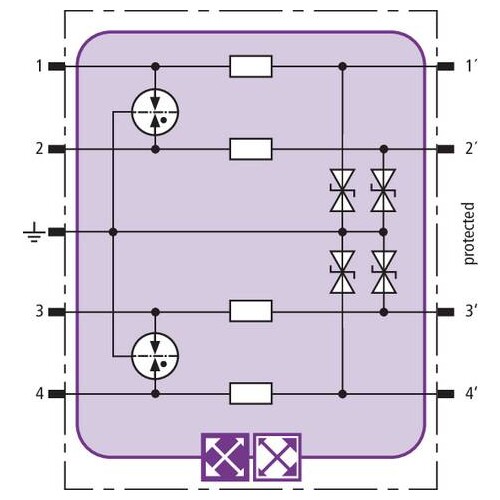

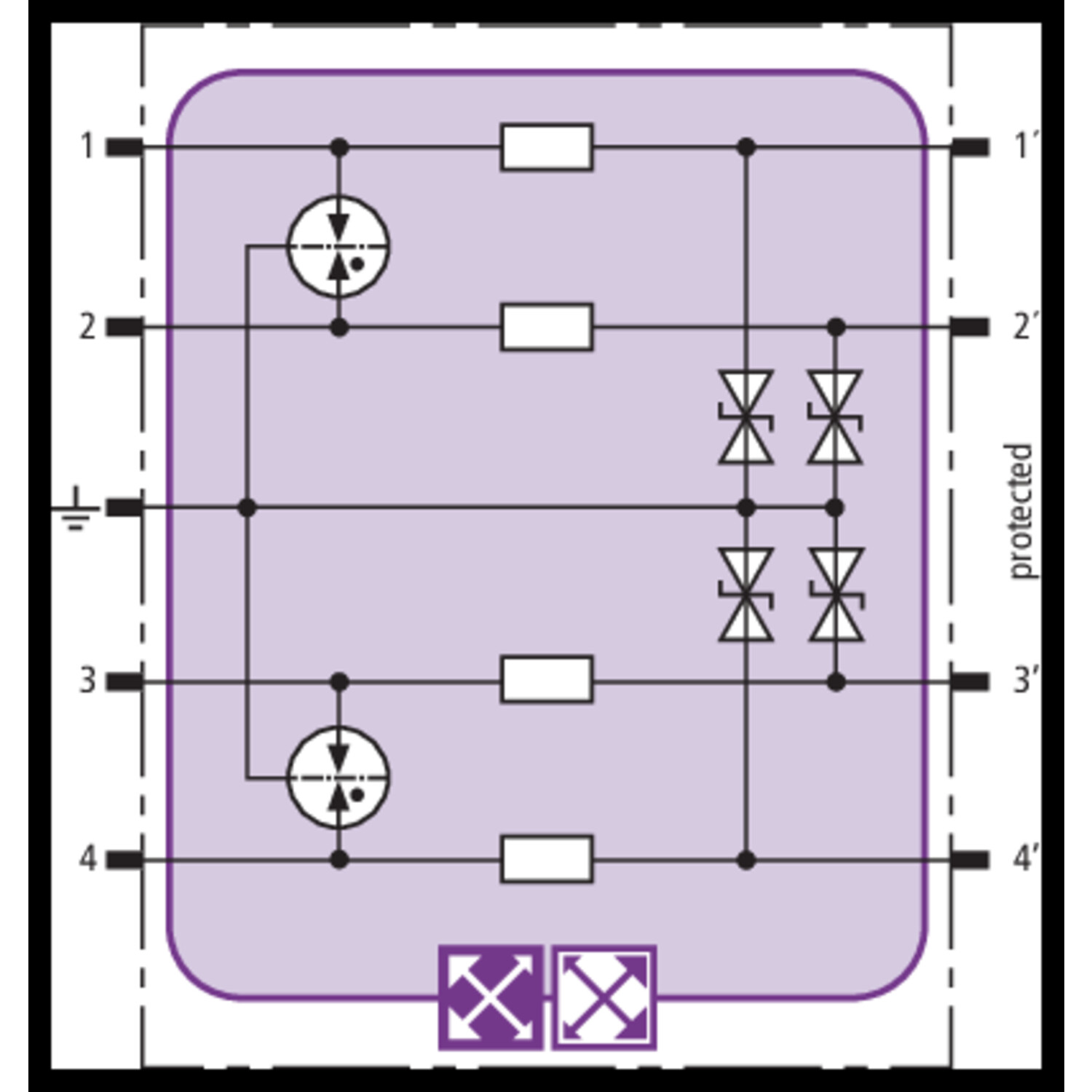

Schaltbild

Maßzeichnung

Montageanleitung

Produktdatenblatt

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 12|12 V
Nennlaststrom: 0.75 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 10.6 V
Höchste Dauerspannung DC: 15 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 19 V
Schutzpegel Ader/Ader: 38 V
Grenzfrequenz: 2.7 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
