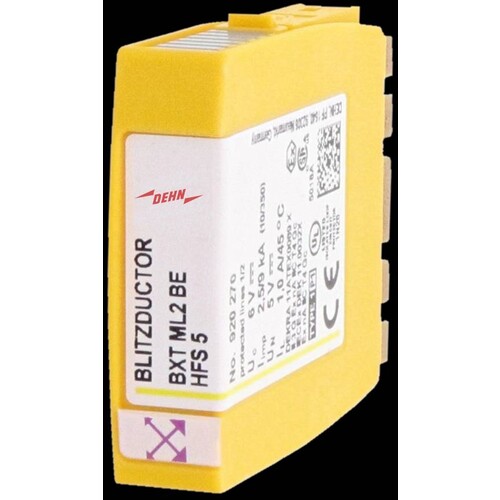

920270 DEHN BXT ML2 BE HFS5 Blitzduktor XT LifeCheck-Modul

20240857
4934181
1 Stk
4013364117549
DE
85363010
920270
beantwortete(n) Fragen weitere Varianten

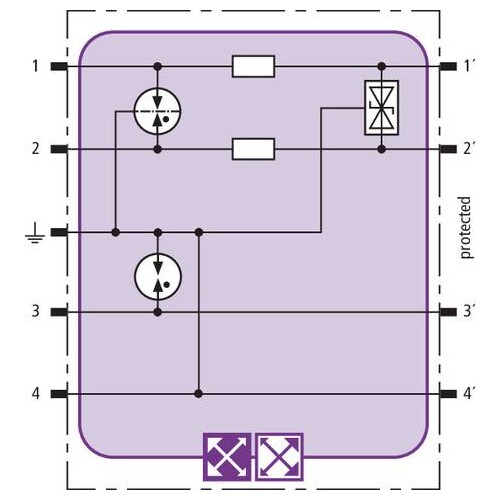

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader hochfrequenter Übertragungen ohne galvanische Trennung, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das DEHN BXT ML2 BE HFS 5 Blitzschutzmodul ist ein kompaktes Kombi-Ableiter-Modul mit LifeCheck-Funktion, das optimalen Schutz für hochfrequente Übertragungen bietet. Mit einer Nennspannung von 5 V und einem Nennstrom von 1 A ist es für den Einsatz in anspruchsvollen Umgebungen konzipiert. Das Modul erkennt thermische und elektrische Überlastzustände und zeigt diese berührungslos an. Es ist geeignet für den Einsatz nach dem Blitz-Schutzzonen-Konzept und kann sowohl mit direkter als auch mit indirekter Schirmerdung verwendet werden. Die Schutzart IP 20 und der breite Betriebstemperaturbereich von -40 °C bis +80 °C machen es zu einer zuverlässigen Wahl für verschiedenste Anwendungen.

Produktinfos

Ableiterüberwachung: LifeCheck
Ableiterklasse: M
Nennspannung (UN): 5 V
Höchste Dauerspannung DC (UC): 6,0 V
Höchste Dauerspannung AC (UC): 4,2 V
Nennstrom bei 45 °C (IL): 1,0 A
Blitzstoßstrom gesamt (Iimp): 9 kA
Blitzstoßstrom pro Ader (Iimp): 2,5 kA
Nennableitstoßstrom gesamt (In): 20 kA
Nennableitstoßstrom pro Ader (In): 10 kA
Schutzpegel Ad-Ad bei Iimp D1 (Up): ≤ 26 V
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 40 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ≤ 11 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (Up): ≤ 11 V
Serienimpedanz pro Ader: 1,0 Ohm
Grenzfrequenz Ad-PG (fG): 100,0 MHz
Kapazität Ad-Ad (C): ≤ 20 pF
Kapazität Ad-PG (C): ≤ 30 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (gesteckt): IP 20
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Gewicht: 22 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 5|5 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350): 9 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 4.2 V
Höchste Dauerspannung DC: 6 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 11 V
Schutzpegel Ader/Ader: 11 V
Grenzfrequenz: 100 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
