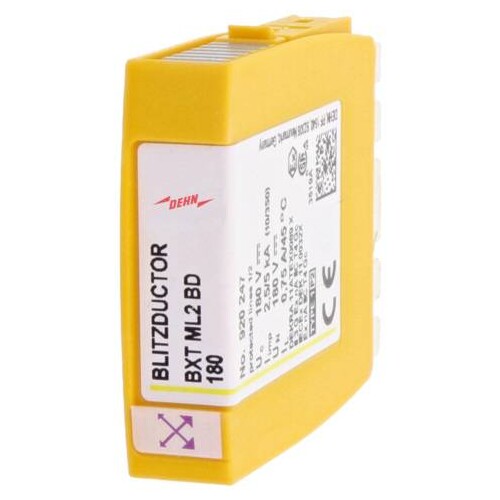

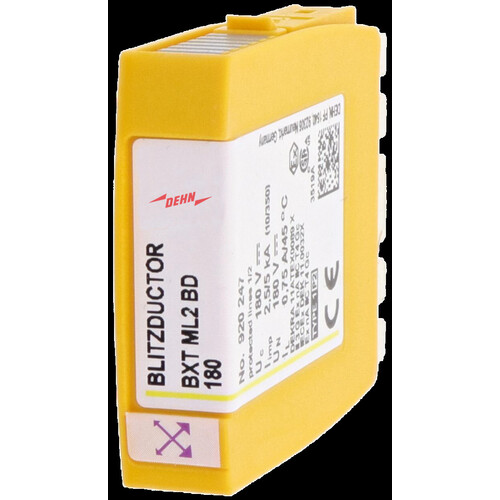

920247 DEHN Blitzductor XT Life Check Kombiableitermodul f.1 DA BXT ML2 BD 180

20212843
4891420
1 Stk
4013364116078
DE
85363010
920247
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das DEHN Blitzductor XT Life Check Kombiableitermodul BXT ML2 BD 180 bietet einen umfassenden Schutz für erdpotentialfreie symmetrische Schnittstellen. Mit einer Nennspannung von 180 V und einer maximalen Dauerbetriebsspannung von 180 V d.c. ist dieses Modul ideal für den Einsatz in Blitzschutzsystemen. Die LifeCheck-Funktion überwacht kontinuierlich den Zustand des Ableiters und zeigt thermische oder elektrische Überlastungen an, die einen Austausch erfordern. Mit einem kompakten Design und einer Schutzart von IP 20 ist es für verschiedene Anwendungen geeignet. Das Modul erfüllt hohe Sicherheitsstandards und ist für den Einsatz in anspruchsvollen Umgebungen zugelassen, einschließlich ATEX und IECEx. Es ist eine zuverlässige Lösung für moderne Blitzschutzsysteme.

Produktinfos

Typ: BXT ML2 BD 180
SPD Überwachungssystem: LifeCheck
SPD Klasse: L
Nennspannung (UN): 180 V
Max. Dauerbetriebsspannung (d.c.) (UC): 180 V
Max. Dauerbetriebsspannung (a.c.) (UC): 127 V
Nennstrom bei 45 °C (IL): 0,75 A
Gesamtblitzstoßstrom (10/350 µs) (Iimp): 5 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Nennableitstrom (8/20 µs) (In): 20 kA
Nennableitstrom (8/20 µs) pro Leitung (In): 10 kA
Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): ≤ 270 V
Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): ≤ 550 V
Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): ≤ 250 V
Spannungsschutzpegel Leitung-PG bei 1 kV/µs C3 (Up): ≤ 550 V
Serienwiderstand pro Leitung: 1,8 Ω
Abschneidefrequenz Leitung-Leitung (fG): 25,0 MHz
Kapazität Leitung-Leitung (C): ≤ 240 pF
Kapazität Leitung-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Erdung über BXT BAS / BSP BAS 4 Basiselement: Ja
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21, UL 497B
Zulassungen: CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL Klassifizierung: bis SIL3
Gewicht: 43 g

Ableiter Modul

  • Ableiterüberwachung: Life Check
  • Nennspannung: 180V
  • Schutzart: IP20
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Farbe: gelb
  • Gewicht: 43g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

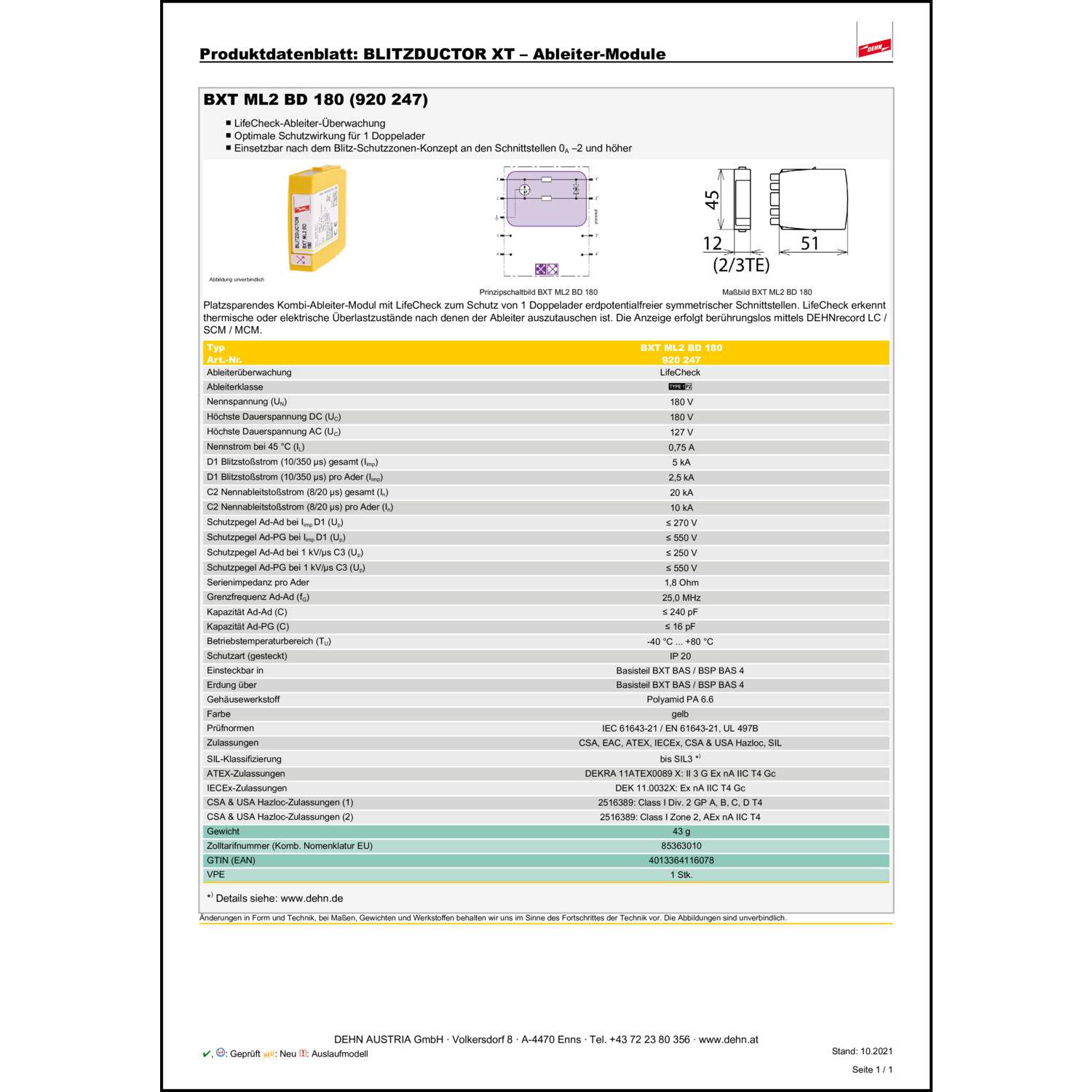

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 180|180 V
Nennlaststrom: 0.75 A
Blitzstoßstrom (10/350): 5 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 127 V
Höchste Dauerspannung DC: 180 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 250 V
Grenzfrequenz: 25 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
