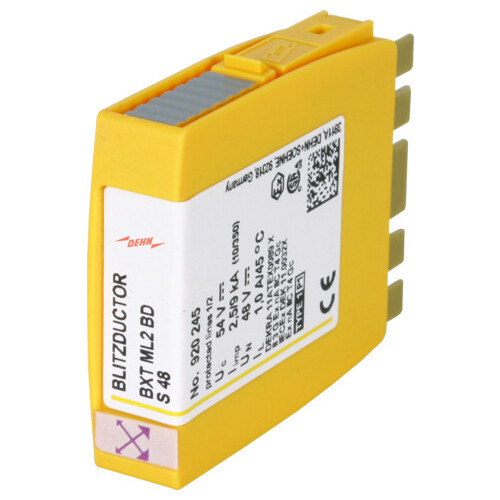

920245 DEHN Kombiableiter-Modul für 1 Doppelader BLITZDUCTOR XT mit LifeCheck

20822236
4934180
1 Stk
4013364118386
DE
85363010
920245
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das DEHN Kombiableiter-Modul BXT ML2 BD S 48 bietet einen kompakten und effektiven Schutz für eine Doppelader erdpotentialfreier symmetrischer Schnittstellen. Mit einer Nennspannung von 48 V und einer maximalen Dauerbetriebs-Spannung von 54 V ist es ideal für den Einsatz in verschiedenen Anwendungen. Die integrierte LifeCheck-Funktion überwacht den Zustand des Ableiters und signalisiert, wenn ein Austausch erforderlich ist. Das Modul ist für den Betrieb in einem Temperaturbereich von -40 °C bis +80 °C ausgelegt und bietet Schutzart IP 20. Es erfüllt die Prüfnormen IEC 61643-21 und EN 61643-21 und ist mit mehreren Zulassungen wie CSA und ATEX ausgestattet. Mit einem Gewicht von nur 36 g ist es eine platzsparende Lösung für Ihre Blitzschutzbedürfnisse.

Produktinfos

Bauart: Kombinierter Blitzstrom- und Überspannungsableiter
Nennspannung (UN): 48 V
Max. Dauerbetriebs-Spannung (d.c.) (UC): 54 V
Max. Dauerbetriebs-Spannung (a.c.) (UC): 38,1 V
Nennstrom bei 45 °C (IL): 1,0 A
Blitzstoßstrom (10/350 µs) (Iimp): 9 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Nennableitstrom (8/20 µs) (In): 20 kA
Nennableitstrom (8/20 µs) pro Leitung (In): 10 kA
Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): ≤ 80 V
Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): ≤ 550 V
Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): ≤ 70 V
Spannungsschutzpegel Leitung-PG bei 1 kV/µs C3 (Up): ≤ 550 V
Serienwiderstand pro Leitung: 1,0 Ohm
Abschneidefrequenz Leitung-Leitung (fG): 8,7 MHz
Kapazität Leitung-Leitung (C): ≤ 0,7 nF
Kapazität Leitung-PG (C): ≤ 25 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Einschubbar in: BXT BAS / BSP BAS 4 Basisteil
Erdung über: BXT BAS / BSP BAS 4 Basisteil
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Prüfnormen: IEC 61643-21 / EN 61643-21
Zulassungen: CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-Klassifizierung: bis SIL3
ATEX-Zulassungen: DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-Zulassungen: DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc Zulassungen: (1) 2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc Zulassungen: (2) 2516389: Class I Zone 2, AEx nA IIC T4
Gewicht: 36 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 48V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 36g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 48|48 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350): 9 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 38.1 V
Höchste Dauerspannung DC: 54 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 70 V
Grenzfrequenz: 8.7 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
