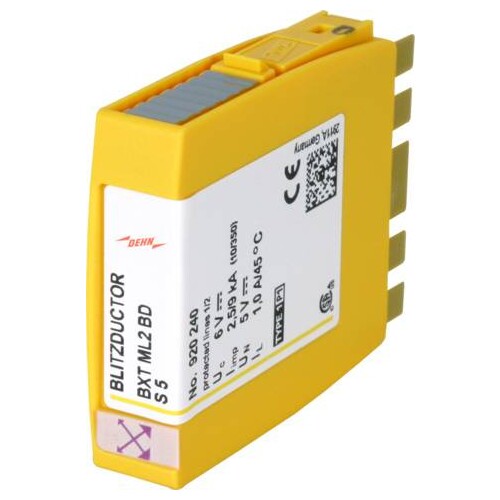

920240 Dehn Kombiableiter Modul für 1 Doppelader

22900087
4934177
1 Stk
4013364118348
DE
85363010
920240
beantwortete(n) Fragen weitere Varianten

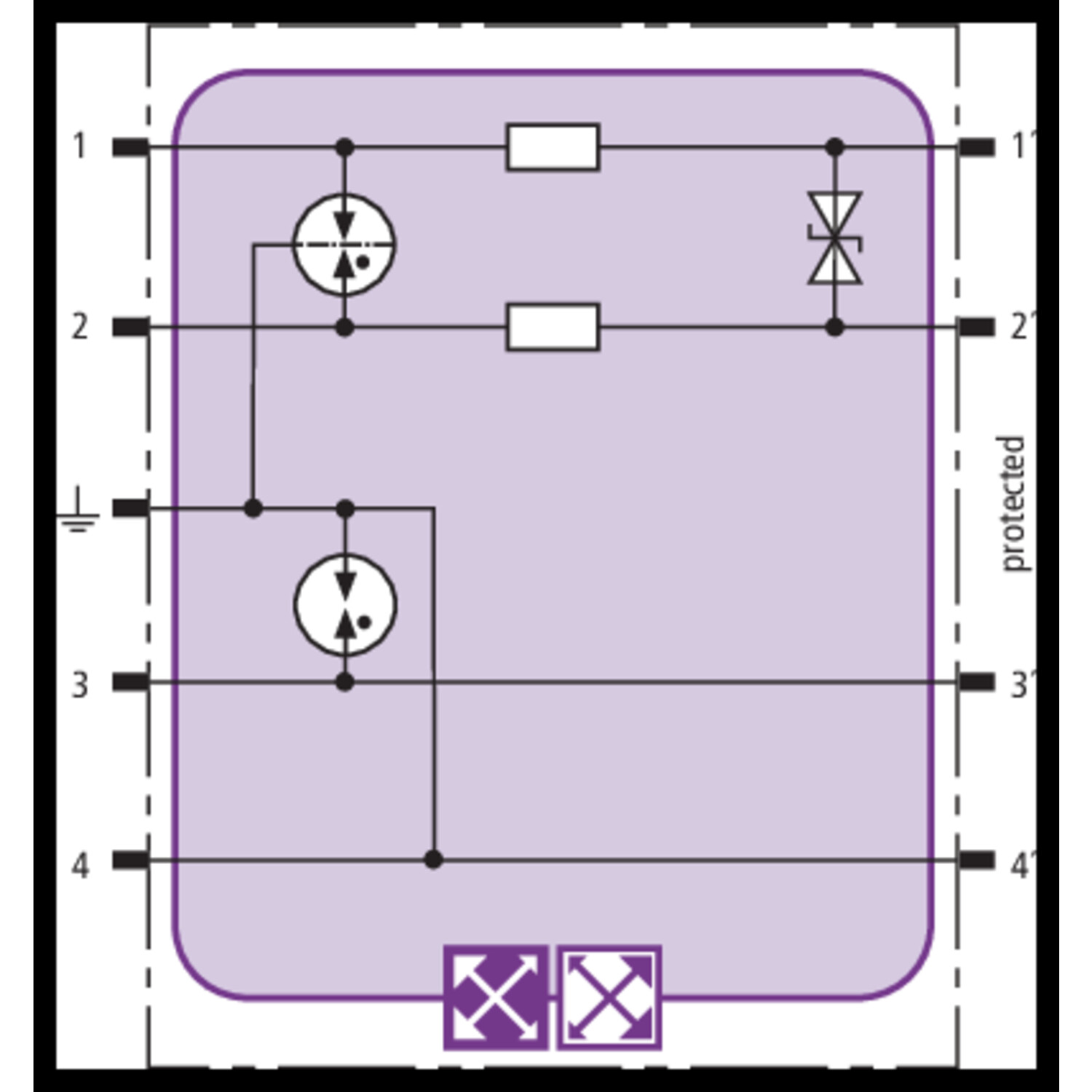

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das Dehn Kombiableiter Modul 920240 bietet einen effektiven Schutz für eine Doppelader in erdpotentialfreien symmetrischen Schnittstellen. Mit einer höchsten Dauerspannung von 6,0 V und einem Nennstrom von 1,0 A ist dieses platzsparende Modul ideal für Anwendungen, die eine zuverlässige Blitzschutzlösung erfordern. Es verfügt über einen Blitzstoßstrom von 9 kA und einen Nennableitstoßstrom von 20 kA, was es zu einer robusten Wahl für anspruchsvolle Umgebungen macht. Die integrierte Ableiterüberwachung sorgt für zusätzliche Sicherheit, indem sie thermische und elektrische Überlastzustände erkennt. Die Montage erfolgt einfach auf einem Basiselement, was die Installation erleichtert. Das Modul ist zudem mit einem RFID-LifeCheck ausgestattet, der eine berührungslos Anzeige des Zustands ermöglicht und damit die Wartung vereinfacht.

Produktinfos

Ableiterklasse: M
Höchste Dauerspannung DC (UC): 6,0 V
Nennstrom bei 45 °C (IL): 1,0 A
Blitzstoßstrom (10/350 µs) gesamt (Iimp): 9 kA
Nennableitstoßstrom (8/20 µs) gesamt (In): 20 kA
Serienimpedanz pro Ader: 1,0 Ohm
Grenzfrequenz Ad-Ad (fG): 1,0 MHz
Ableiterüberwachung: Ja
Montageart: auf Basiselement

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 5V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 20g
Preisanzeige nur nach Anmeldung
B

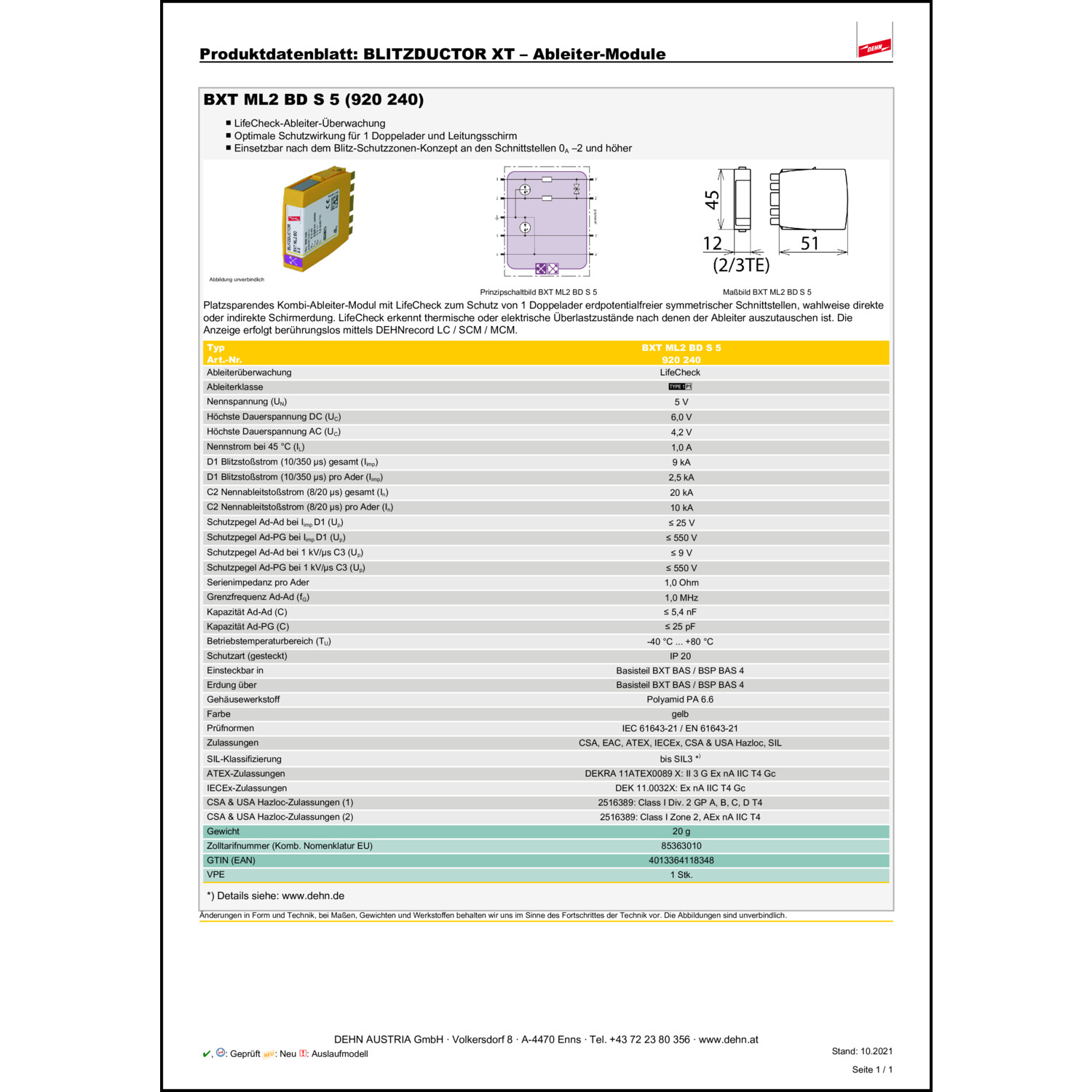

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 5|5 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350): 9 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 4.2 V
Höchste Dauerspannung DC: 6 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 9 V
Grenzfrequenz: 1 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 3
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
