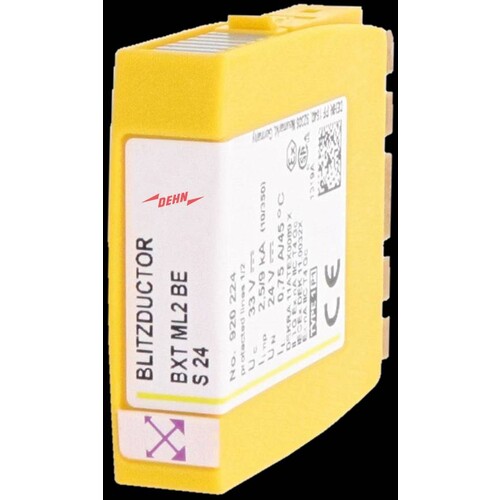

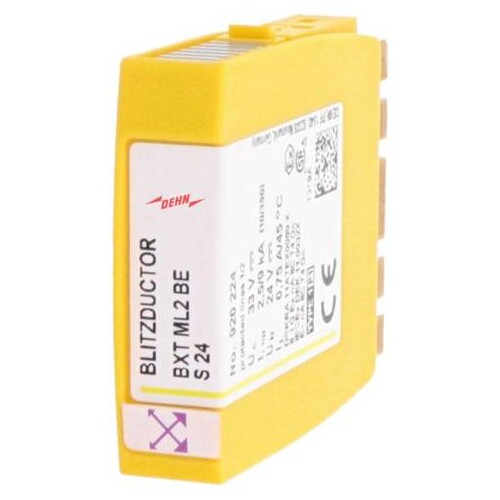

920224 Dehn Blitzductor XT Kombi Ableiter Modul

20087172
4934175
1 Stk
4013364117785
DE
85363010
920224
beantwortete(n) Fragen weitere Varianten

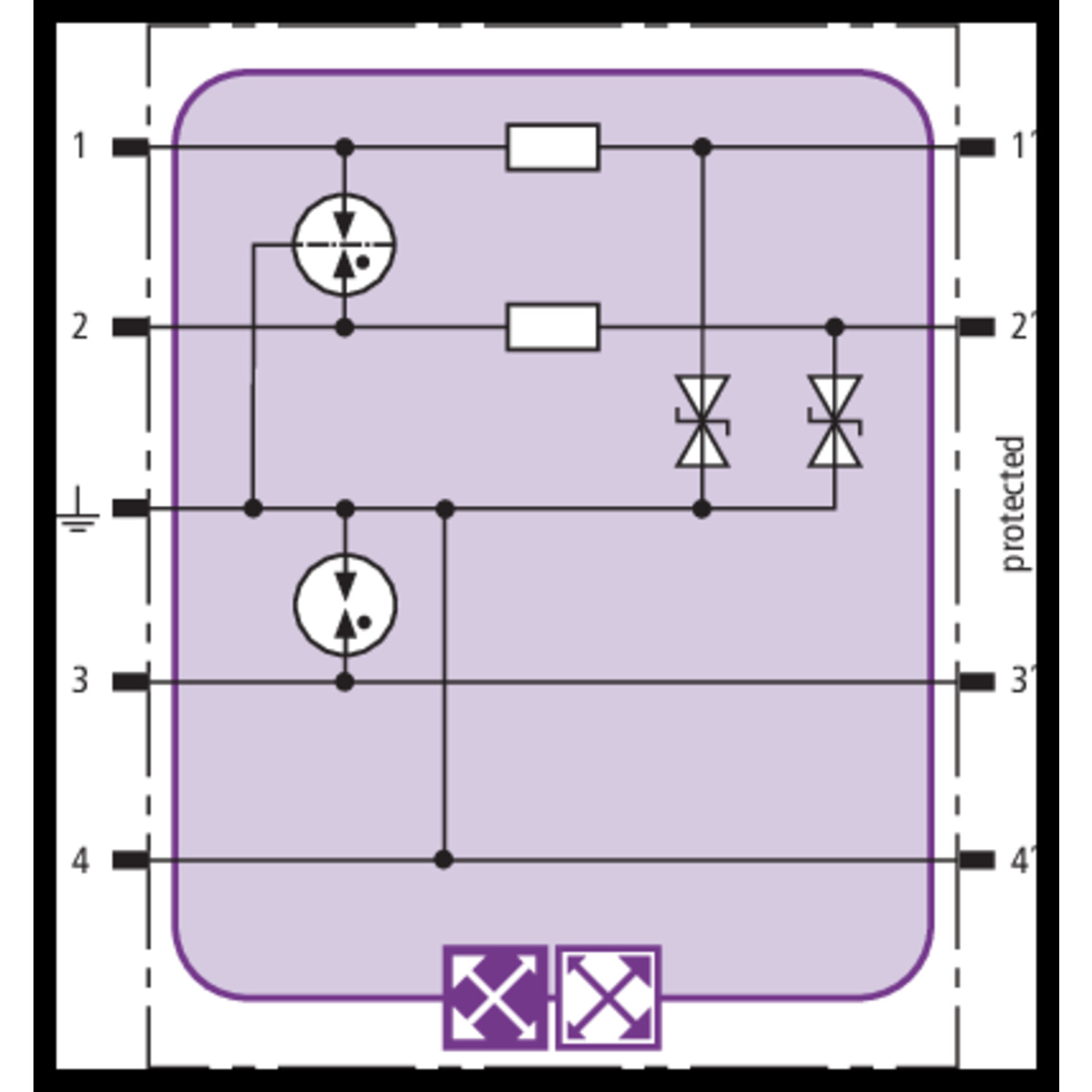

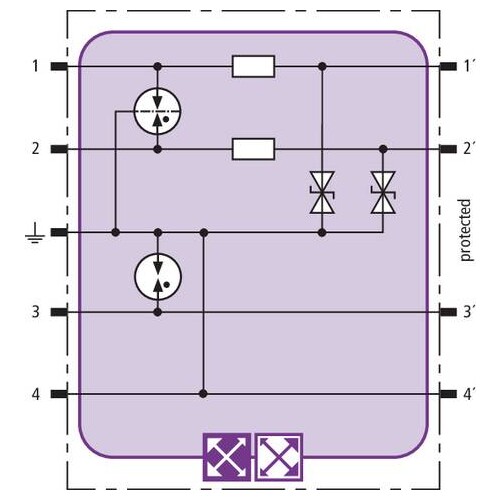

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das Dehn Blitzductor XT Kombi Ableiter Modul (BXT ML2 BE S 24) bietet optimalen Schutz für zwei Einzeladern und ist ideal für den Einsatz an unsymmetrischen Schnittstellen. Mit einer Nennspannung von 24 V und einer maximalen Dauerspannung von 33 V DC garantiert dieses platzsparende Kombi-Ableiter-Modul zuverlässige Leistung. Die integrierte LifeCheck-Ableiterüberwachung erkennt thermische und elektrische Überlastzustände, sodass der Ableiter rechtzeitig ausgetauscht werden kann. Das Modul ist für den Betrieb in einem Temperaturbereich von -40 °C bis +80 °C konzipiert und erfüllt höchste Sicherheitsstandards mit Schutzart IP 20. Mit einem Gewicht von nur 37 g ist es sowohl leicht als auch robust, was es zur idealen Wahl für moderne Blitzschutzsysteme macht.

Produktinfos

Ableiterüberwachung: LifeCheck
Ableiterklasse: M
Nennspannung (UN): 24 V
Höchste Dauerspannung DC (UC): 33 V
Höchste Dauerspannung AC (UC): 23,3 V
Nennstrom bei 45 °C (IL): 0,75 A
Blitzstoßstrom gesamt (Iimp): 9 kA
Blitzstoßstrom pro Ader (Iimp): 2,5 kA
Nennableitstoßstrom gesamt (In): 20 kA
Nennableitstoßstrom pro Ader (In): 10 kA
Schutzpegel Ad-Ad bei Iimp D1 (Up): ≤ 102 V
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 66 V
Serienimpedanz pro Ader: 1,8 Ohm
Grenzfrequenz Ad-PG (fG): 6,8 MHz
Kapazität Ad-Ad (C): ≤ 0,5 nF
Kapazität Ad-PG (C): ≤ 1,0 nF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (gesteckt): IP 20
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Gewicht: 37 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

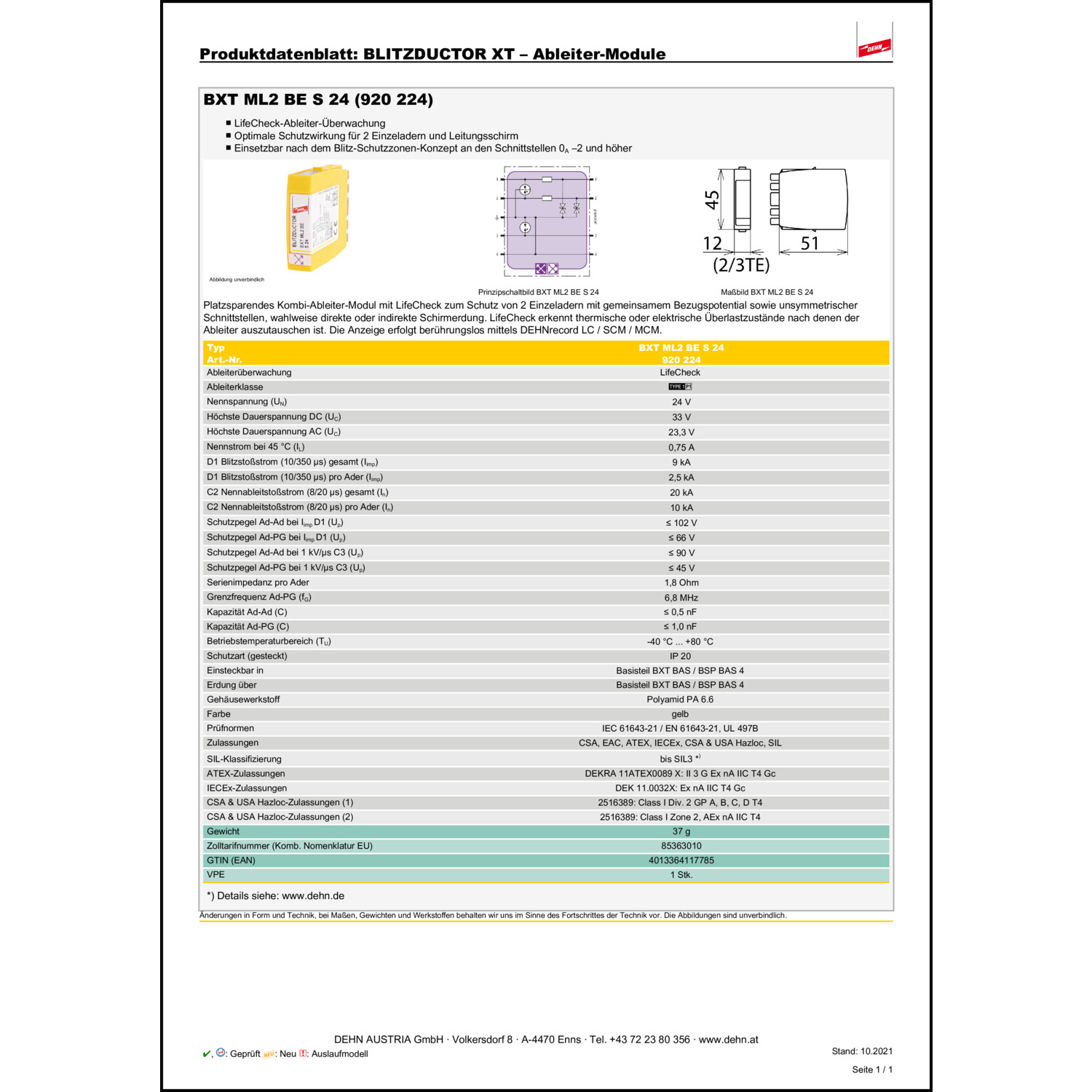

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 24|24 V
Nennlaststrom: 0.75 A
Blitzstoßstrom (10/350): 9 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 23.3 V
Höchste Dauerspannung DC: 33 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 45 V
Schutzpegel Ader/Ader: 90 V
Grenzfrequenz: 6.8 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
