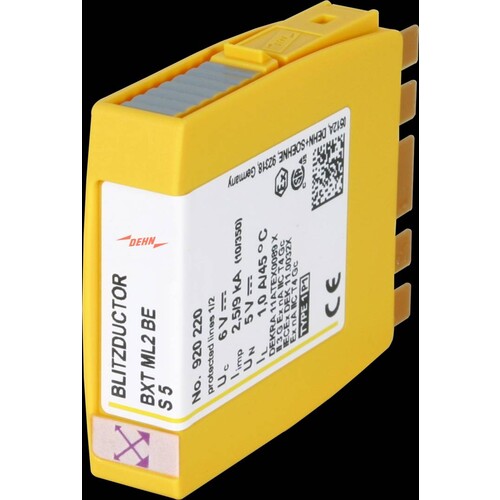

920220 Dehn Kombiableiter Modul für 2 Einzeladern BXT ML2 BE S 5

22900080
4934173
1 Stk
4013364118331
DE
85363010
920220
beantwortete(n) Fragen weitere Varianten

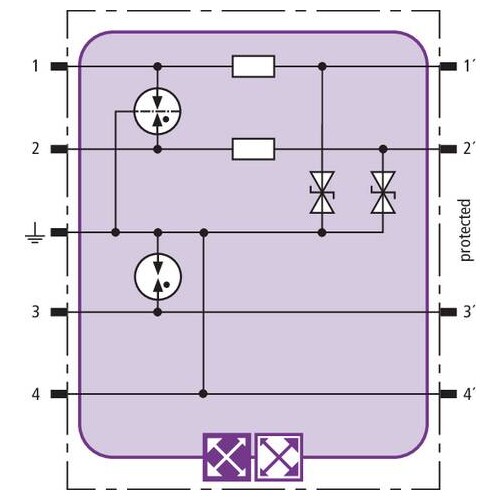

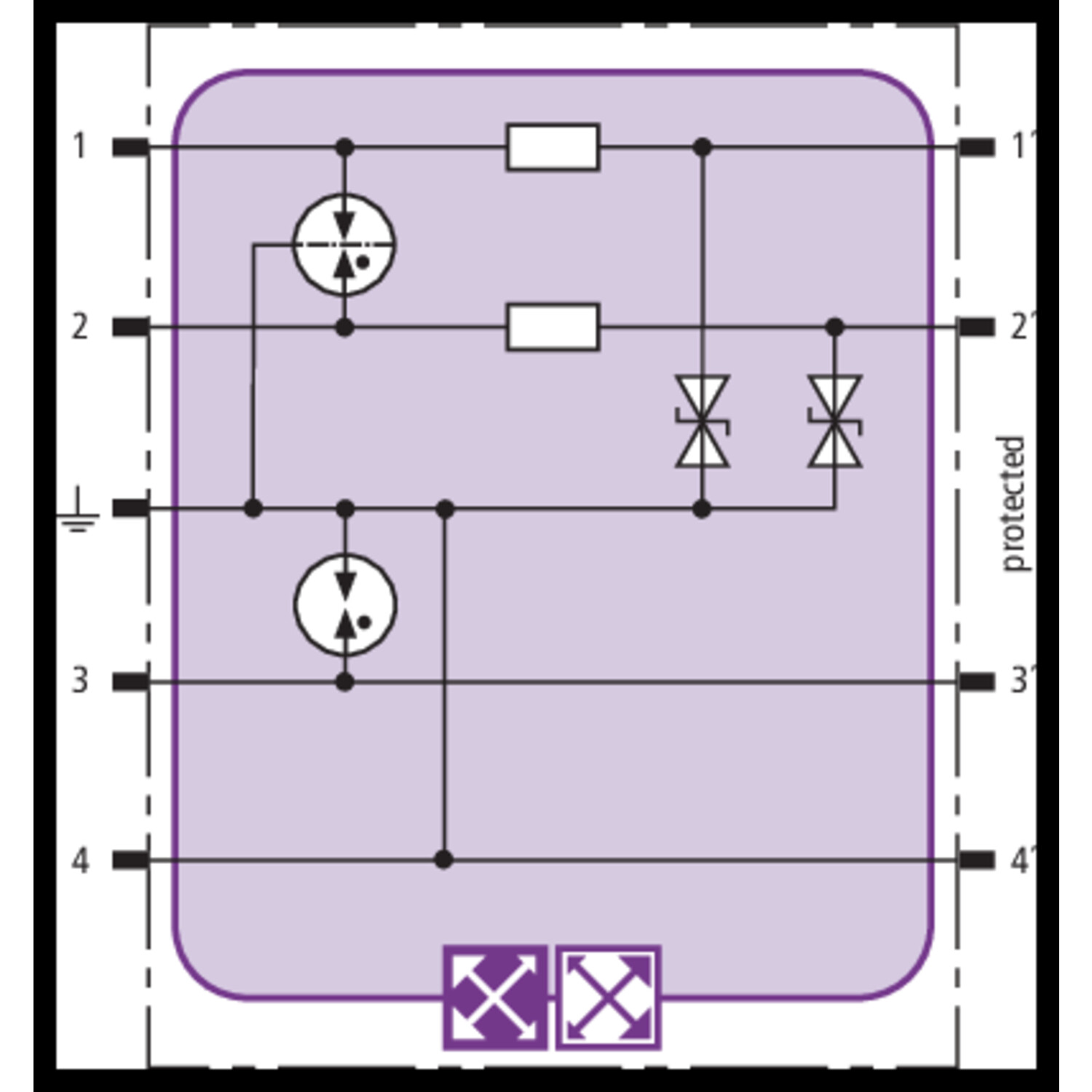

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das Dehn Kombiableiter-Modul BXT ML2 BE S 5 bietet eine platzsparende Lösung zum Schutz von zwei Einzeladern mit gemeinsamem Bezugspotential. Mit einer Nennspannung von 5 V und einem Nennstrom von 1 A gewährleistet dieses Modul optimalen Schutz gegen Überspannungen und Blitzströme. Es verfügt über die LifeCheck-Funktion, die thermische und elektrische Überlastzustände erkennt und eine kontaktlose Statusanzeige ermöglicht. Das Modul ist für den Einsatz in Übereinstimmung mit dem Blitzschutzzonenkonzept konzipiert und bietet eine hohe Schutzart von IP 20. Mit einem Temperaturbereich von -40 °C bis +80 °C ist es vielseitig einsetzbar und eignet sich ideal für industrielle Anwendungen. Das Gehäuse aus Polyamid PA 6.6 in Gelb sorgt für eine hohe Sichtbarkeit und Langlebigkeit.

Produktinfos

Bauform: Kombinierter Blitzstrom- und Überspannungsableiter
Nennspannung (UN): 5 V
Max. Dauerbetriebsspannung (d.c.) (UC): 6,0 V
Max. Dauerbetriebsspannung (a.c.) (UC): 4,2 V
Nennstrom bei 45 °C (IL): 1,0 A
Blitzstoßstrom (10/350 µs) (Iimp) gesamt: 9 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Nennentladestrom (8/20 µs) (In) gesamt: 20 kA
Nennentladestrom (8/20 µs) pro Leitung (In): 10 kA
Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): ≤ 29 V
Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): ≤ 27 V
Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): ≤ 18 V
Spannungsschutzpegel Leitung-PG bei 1 kV/µs C3 (Up): ≤ 9 V
Serienwiderstand pro Leitung: 1,0 Ω
Grenzfrequenz Leitung-PG (fG): 1,0 MHz
Kapazität Leitung-Leitung (C): ≤ 2,7 nF
Kapazität Leitung-PG (C): ≤ 5,4 nF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Geeignet für Basiselement: BXT BAS / BSP BAS 4
Erdung über Basiselement: Ja
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21, UL 497B
Zulassungen: CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-Klassifizierung: bis SIL3
ATEX-Zulassungen: DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-Zulassungen: DEK 11.0032X: Ex nA IIC T4 Gc
Gewicht: 36 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 5V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 36g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

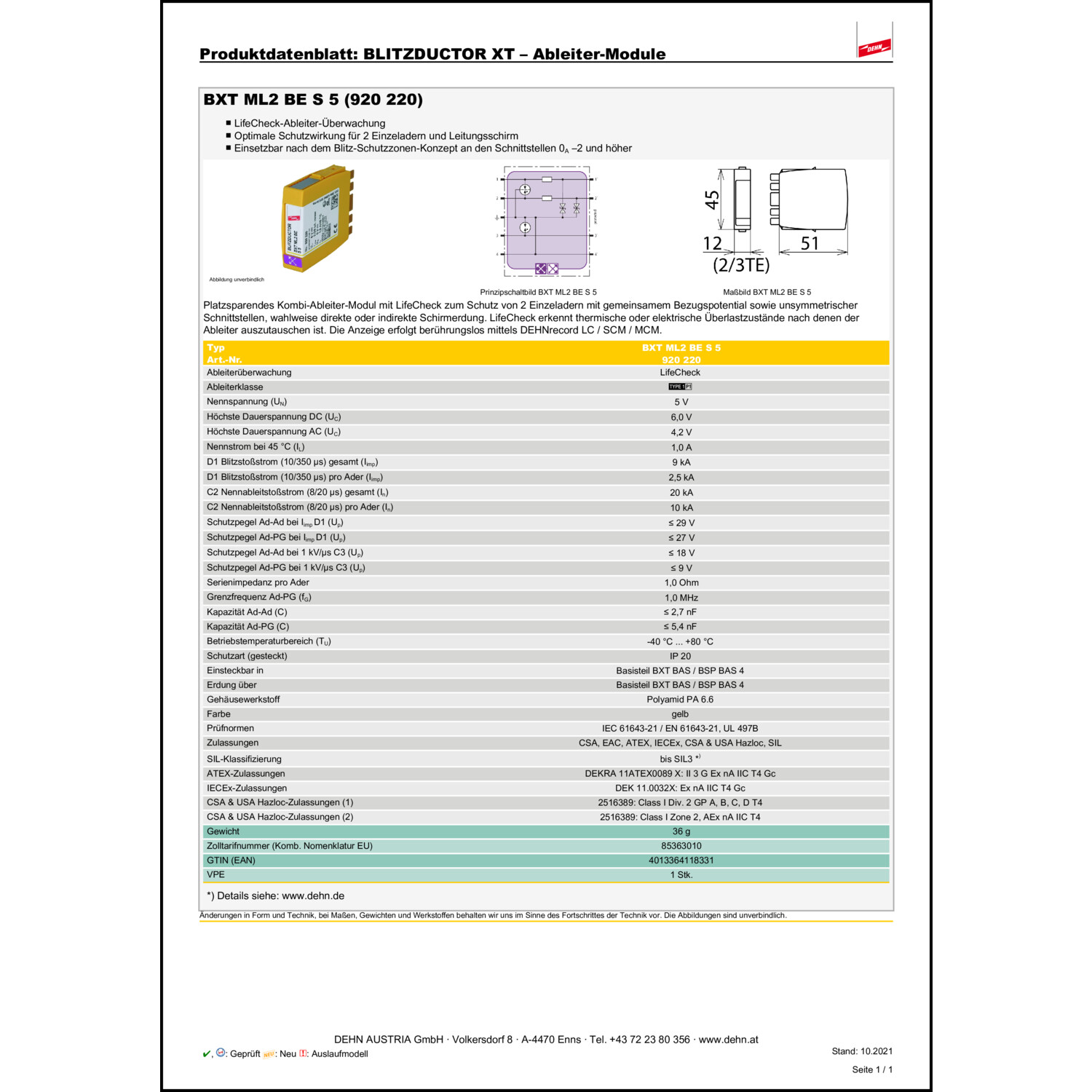

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 5|5 V
Nennlaststrom: 1 A
Blitzstoßstrom (10/350): 9 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 4.2 V
Höchste Dauerspannung DC: 6 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 9 V
Schutzpegel Ader/Ader: 18 V
Grenzfrequenz: 1 MHz
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
