920211 Dehn Kombi Leiter Modul BXT

20195658
4993922
1 Stk
4013364120570
DE
85363010
920211
beantwortete(n) Fragen weitere Varianten

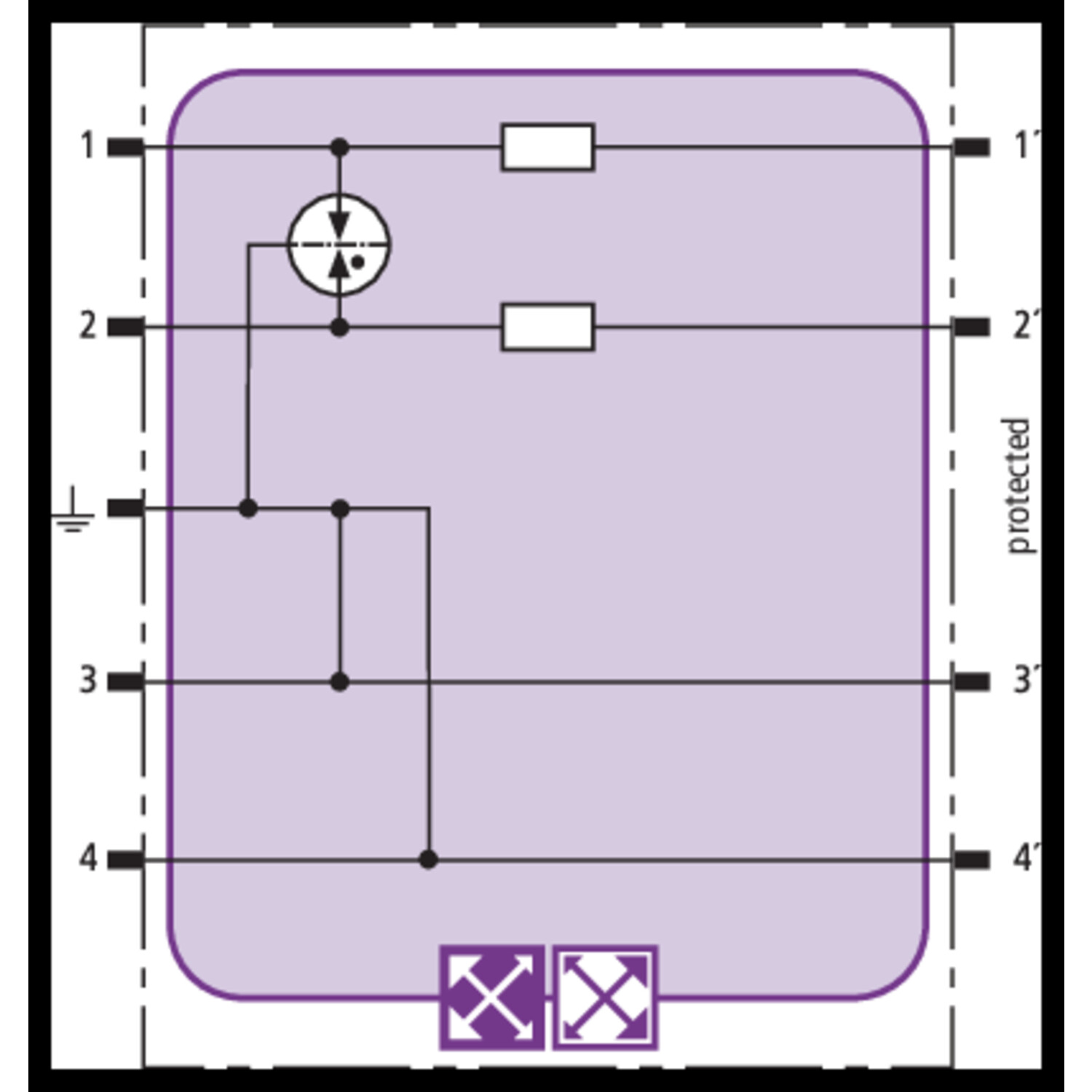

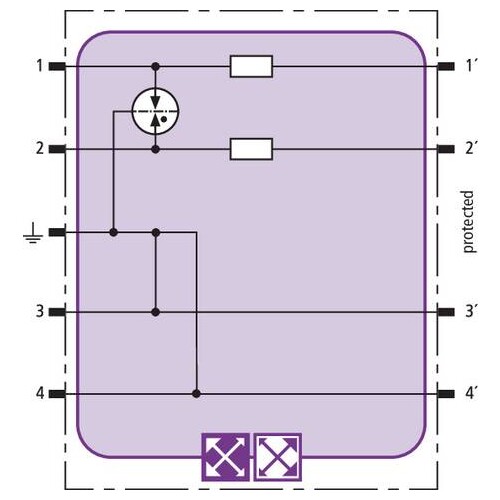

Platzsparendes zweipoliges Blitzstromableiter-Modul mit LifeCheck und Schirmerdung für nahezu alle Anwendungen. Einsetzbar in Verbindung mit nachgeordnetem Überspannungsableiter -Type2P1 oder Kombiableiter niedrigerer oder gleicher Spannungsebene. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

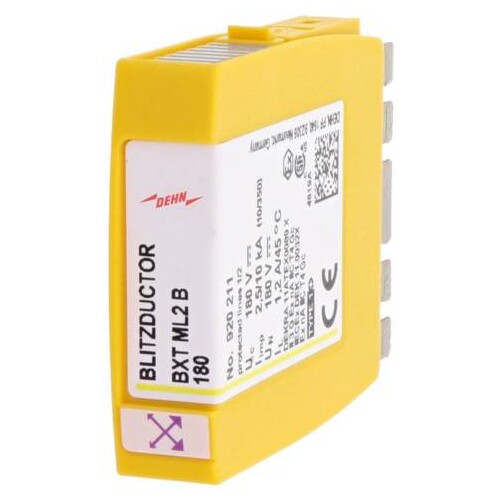

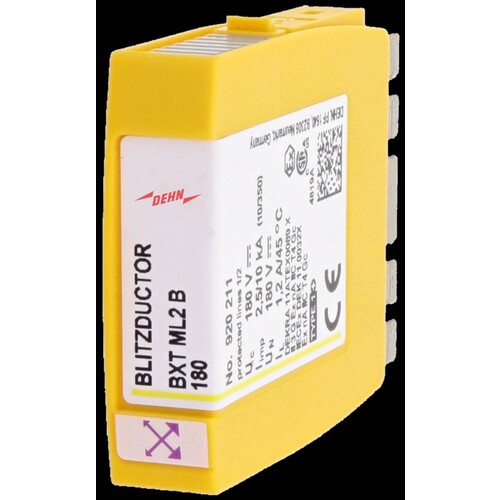

Das Dehn Kombi Leiter Modul BXT ML2 B 180 ist ein platzsparendes, zweipoliges Blitzstromableiter-Modul, das mit einer LifeCheck-Funktion ausgestattet ist. Es bietet zuverlässigen Schutz für nahezu alle Anwendungen und ist ideal für den Einsatz in Verbindung mit nachgeschalteten Überspannungsableitern oder kombinierten Blitzstrom- und Überspannungsableitern. Mit einer Nennspannung von 180 V und einem maximalen Blitzstoßstrom von 10 kA gewährleistet dieses Modul eine hohe Leistungsfähigkeit und Sicherheit. Die integrierte Überwachungsfunktion LifeCheck erkennt thermische oder elektrische Überlastzustände und signalisiert den Austausch des Moduls berührungslos. Dank des robusten Gehäuses aus Polyamid und der Schutzart IP 20 ist das Modul für den Einsatz in verschiedenen Umgebungen geeignet. Vertrauen Sie auf die Qualität von Dehn, um Ihre elektrischen Systeme optimal zu schützen.

Produktinfos

Typ: BXT ML2 B 180
Nennspannung (UN): 180 V
Max. Dauerbetriebs-Spannung (d.c.) (UC): 180 V
Max. Dauerbetriebs-Spannung (a.c.) (UC): 127 V
Nennstrom bei 45 °C (IL): 1.2 A
Blitzstoßstrom (10/350 µs) (Iimp): 10 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2.5 kA
Nennableitstrom (8/20 µs) (In): 20 kA
Nennableitstrom (8/20 µs) pro Leitung (In): 10 kA
Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): ≤ 600 V
Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): ≤ 550 V
Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): ≤ 650 V
Spannungsschutzpegel Leitung-PG bei 1 kV/µs C3 (Up): ≤ 550 V
Reihenschaltung pro Leitung: 0.4 Ω
Kapazität Leitung-Leitung (C): ≤ 16 pF
Kapazität Leitung-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Gewicht: 23 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 180V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 23g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

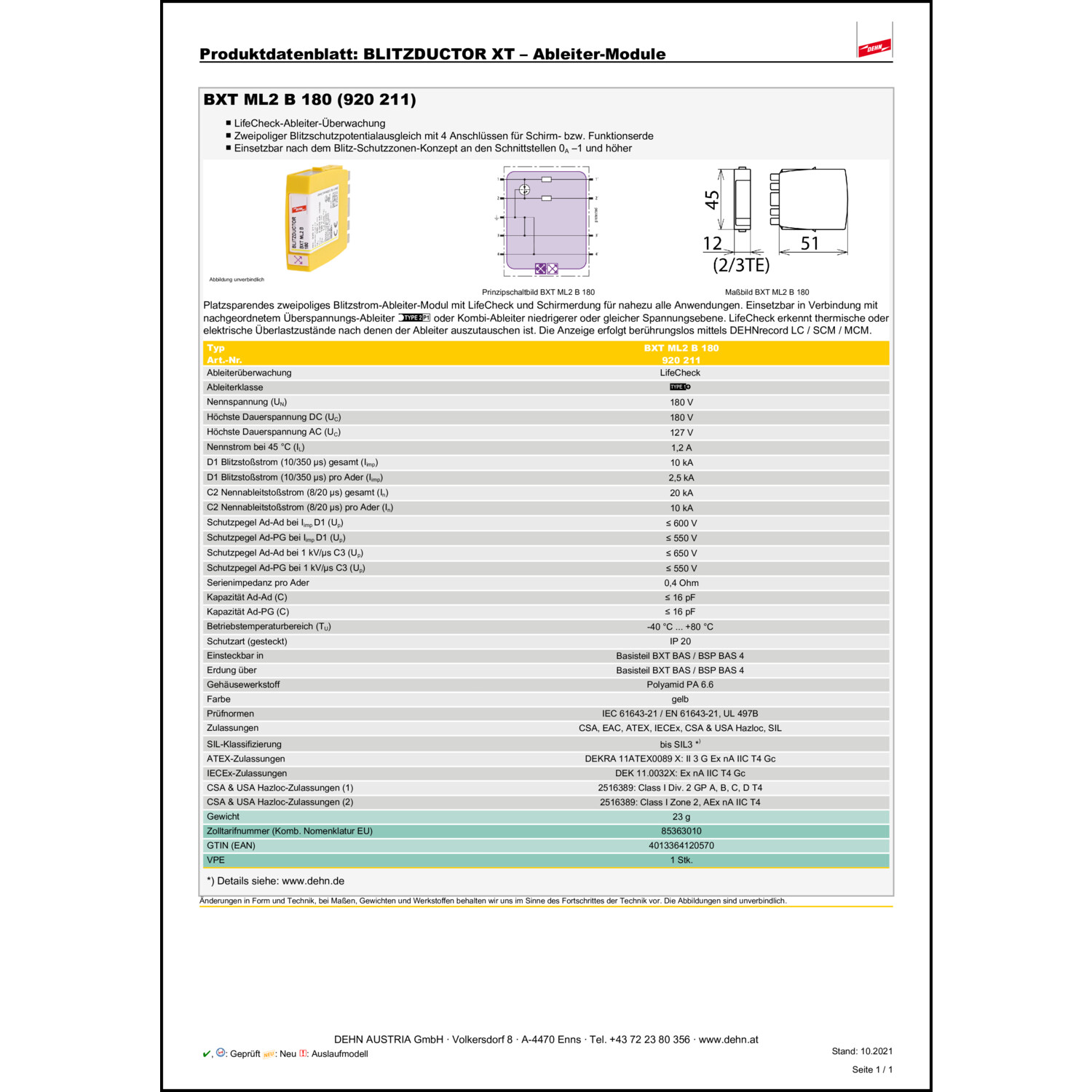

Katalogseiten

Produktinfos

Montageart: auf Basiselement
Nennspannung DC: 180|180 V
Nennlaststrom: 1.2 A
Blitzstoßstrom (10/350): 10 kA
Ableiterüberwachung: Ja
Weitere Details
Höchste Dauerspannung AC: 127 V
Höchste Dauerspannung DC: 180 V
Nennableitstoßstrom (8/20): 20 kA
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 650 V
Explosionsgeprüfte Ausführung: Ja
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 12
Erdung über: Hutschiene
