918422 Dehn Kombiableiter BLITZDUCTOR VT

22899961
4158383
1 Stk
4013364149267
RO
85363010
918422
beantwortete(n) Fragen weitere Varianten

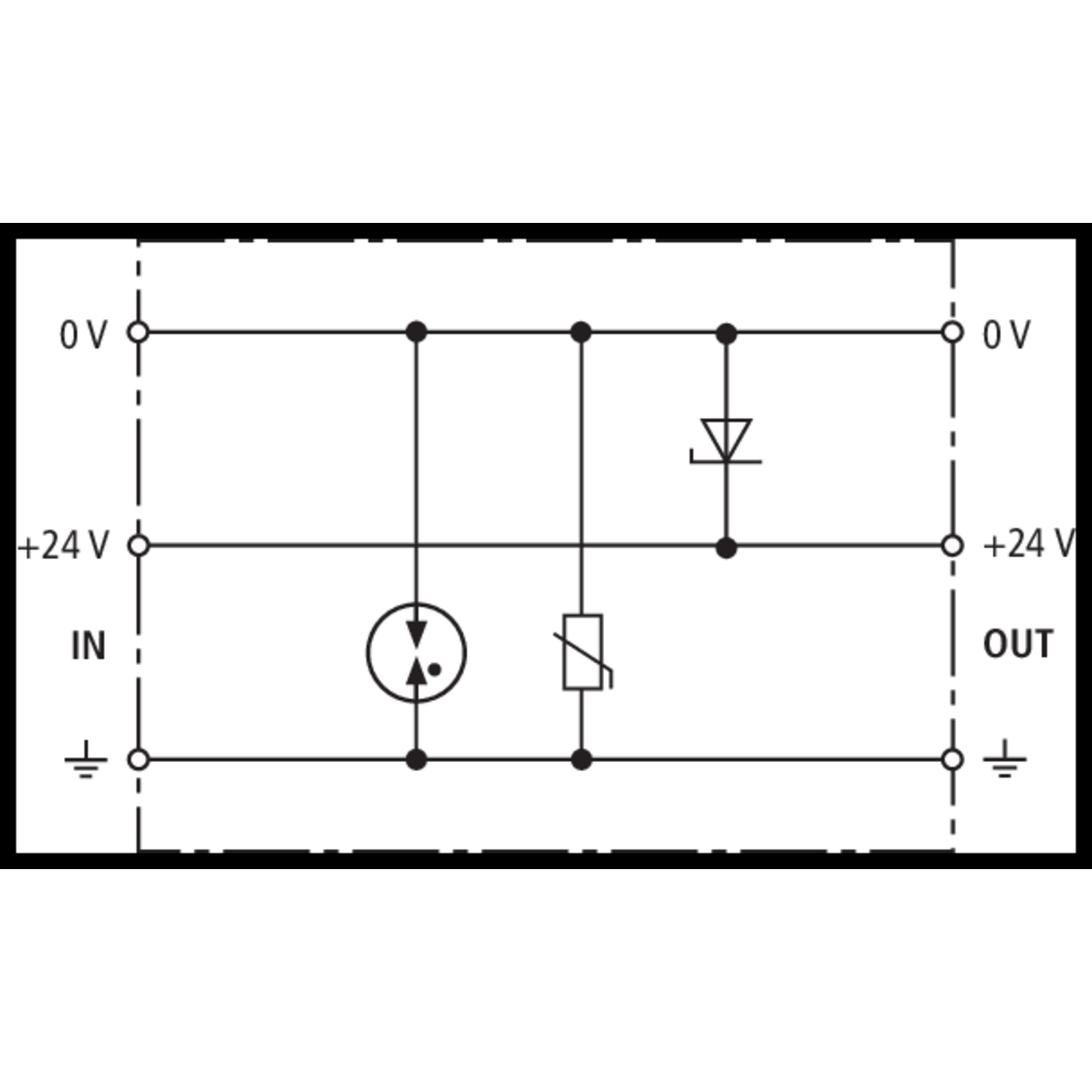

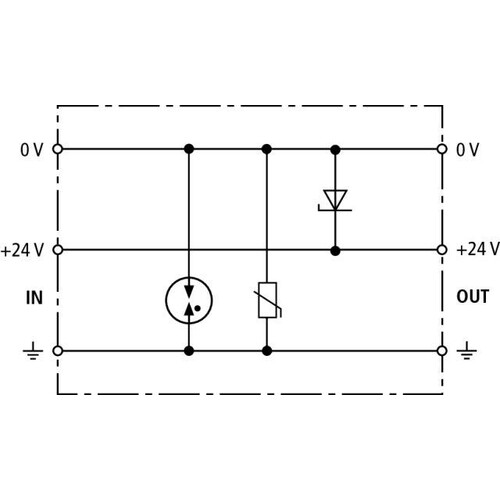

Überspannungsableiter für Hutschienenmontage zum EMV-Schutz von elektronischen Komponenten mit Gleichspannungsversorgung, optimal abgestimmt auf Siemens SPS. Durch den Einsatz einer unipolaren Diode ist auf die Polarität der Betriebsspannung zu achten.
Anmerkungen zur LIMMERT-KI

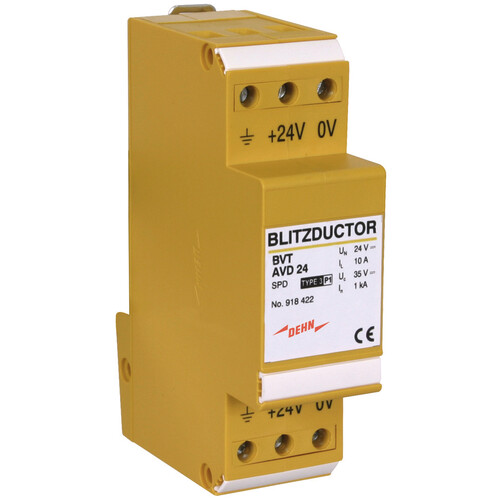

Der Dehn Kombiableiter BLITZDUCTOR VT (BVT AVD 24) ist ein hochentwickelter Überspannungsableiter, der speziell für den EMV-Schutz von elektronischen Komponenten mit Gleichspannungsversorgung konzipiert wurde. Mit einer Nennspannung von 24 V und einem maximalen Betriebsspannungswert von 35 V bietet er eine zuverlässige Lösung für die Installation in Übereinstimmung mit dem Blitzschutzkonzept. Der Kombiableiter ist optimal auf Siemens SPS abgestimmt und gewährleistet durch die Verwendung einer unipolaren Diode die Einhaltung der Polarität der Betriebsspannung. Mit einem Nennstrom von 10 A und einem hervorragenden Schutzpegel ist er ideal für den Einsatz in industriellen Anwendungen. Der BVT AVD 24 ist für die Montage auf einer 35 mm DIN-Schiene geeignet und bietet eine Schutzart von IP 20, was ihn für den Einsatz in geschützten Umgebungen qualifiziert.

Produktinfos

Nennspannung (d.c.): 24 V
Max. kontinuierliche Betriebsspannung (d.c.): 35 V
Nennstrom bei 80 °C: 10 A
Nennentladestrom (8/20 µs) pro Leitung (In): 1 kA
Gesamt-Nennentladestrom (8/20 µs) (In): 2 kA
Spannungsschutzlinie-Linie für In C2 (Up): ≤ 70 V
Spannungsschutzpegel Linie-PG für In C2 (Up): ≤ 500 V
Spannungsschutzpegel Linie-Linie bei 1 kV/µs C3 (Up): ≤ 50 V
Spannungsschutzpegel Linie-PG bei 1 kV/µs C3 (UP): ≤ 450 V
Kapazität Linie-Linie (C): ≤ 7 nF
Kapazität Linie-PG (C): ≤ 1.5 nF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 20

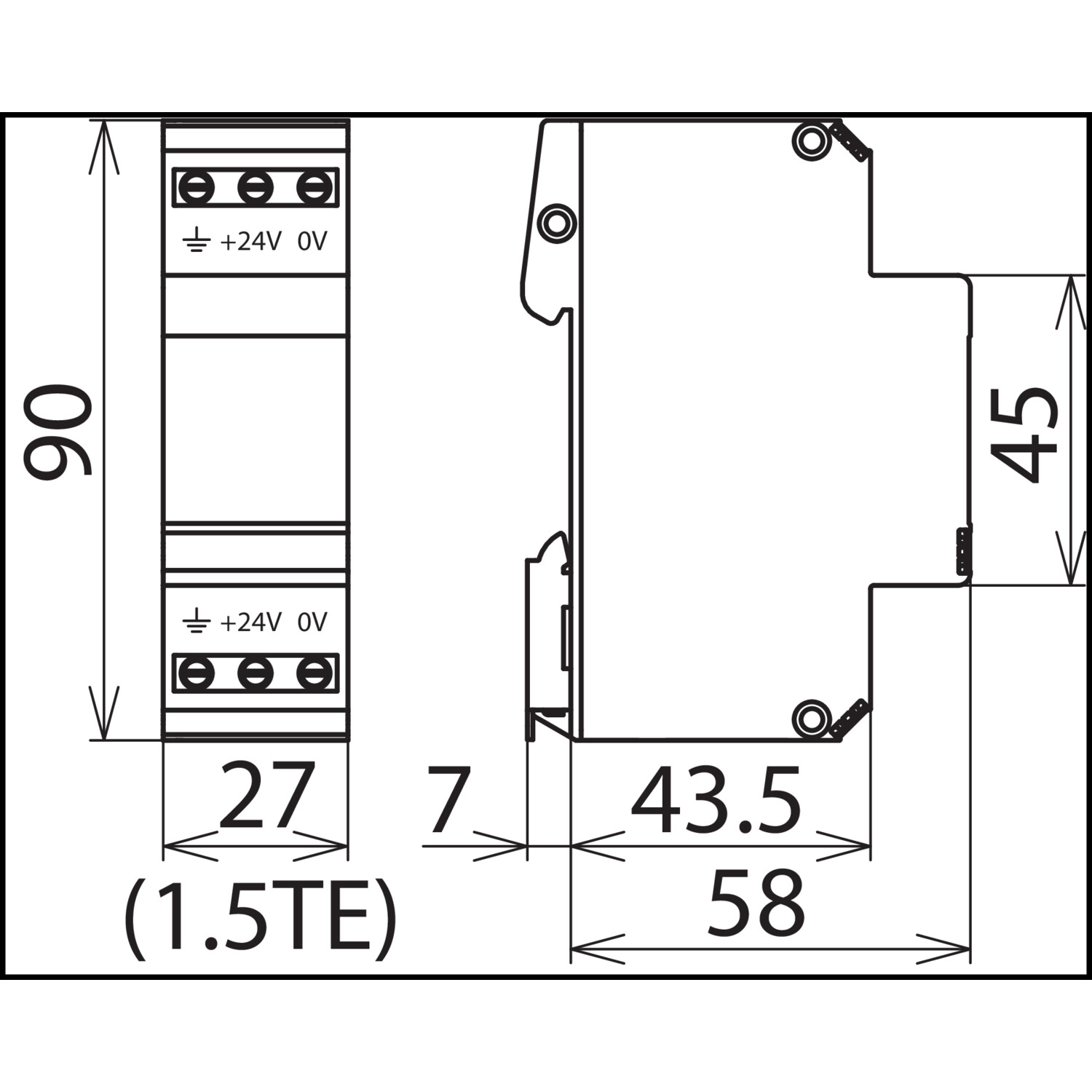

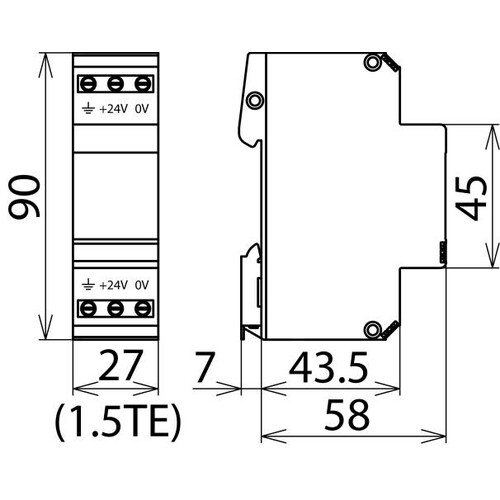

Montageart: 35 mm DIN-Schiene gemäß EN 60715
Anschluss (Eingang/Ausgang): Schraube/Screw
Querschnittsbereich, fest: 0.5-6.0 mm²
Querschnittsbereich, flexibel: 0.5-4.0 mm²
Anzugsmoment (Klemmen): 0.8 Nm
Erdung über Schraubanschluss: Ja
Gehäusematerial: Thermoplast, UL 94 V-0
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21
Zulassungen: EAC
Gewicht: 97 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Montageart: Hutschiene TH35
Nennspannung DC: 24|24 V
Nennlaststrom: 10 A
Anschluss 1: Klemme
Weitere Details
Höchste Dauerspannung DC: 35 V
Nennableitstoßstrom (8/20): 2 kA
Schutzpegel Ader/Erde: 450 V
Schutzpegel Ader/Ader: 50 V
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 27
Erdung über: Hutschiene
