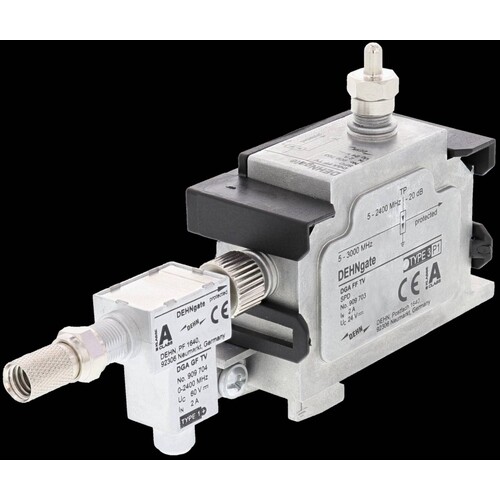

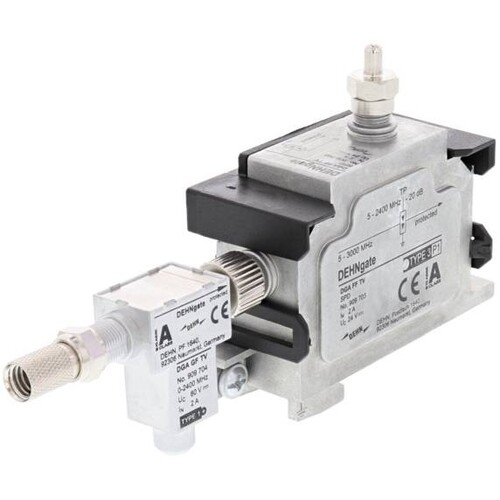

909705 DEHN DEHNGATE Ü-ABLEITER DGA-TV

20080158
1187474
1 Stk
4013364105706
DE
85363010
909705
beantwortete(n) Fragen weitere Varianten
Fernspeisetauglicher Kombiableiter mit F-Anschluss für 75 Ohm SAT- und BK-Anlagen. Der Ableiter entspricht den erhöhten Schirmungsanforderungen der Klasse A nach EN 50 083-2. Geeignet für die platzsparende Installation in allen gängigen TV- und SAT-Anwendungen. Mit integriertem Messausgang zur Anlagenüberprüfung.
Anmerkungen zur LIMMERT-KI

Der DEHN DEHNGATE Ü-Ableiter DGA-TV (909705) ist eine hochmoderne Lösung für den Schutz von 75 Ohm SAT- und Breitbandkabelsystemen. Mit einer maximalen Dauerbetriebs Spannung von 24 V und einem Nennstrom von 2 A bietet dieser Kombiableiter zuverlässigen Schutz gegen Blitz- und Überspannungsereignisse. Der DGA-TV erfüllt die hohen Schirmungsanforderungen der Klasse A nach EN 50083-2 und ermöglicht eine platzsparende Installation in gängigen TV- und SAT-Anwendungen. Mit einem integrierten Messausgang zur Anlagenüberprüfung ist dieser Ableiter besonders benutzerfreundlich. Er ist für den Betrieb in einem Temperaturbereich von -40 °C bis +80 °C geeignet und bietet eine Schutzart von IP 30. Der DEHN DGA-TV ist die ideale Wahl für eine sichere und effiziente Installation in modernen Kommunikationssystemen.

Produktinfos

Max. Dauerbetriebs Spannung (d.c.): 24 V
Nennstrom (IL): 2 A
Blitzstoßstrom (10/350 µs) (Iimp): 2,5 kA
Nennableitstrom (8/20 µs) (In): 10 kA
Spannungsschutzpegel für Iimp D1 (UP): ≤ 230 V
Spannungsschutzpegel für In C2 (UP): ≤ 300 V
Spannungsschutzpegel bei 1 kV/µs C3 (UP): ≤ 60 V
Frequenzbereich: d.c. / 5-2400 MHz
Einfügedämpfung 5-862 MHz: typ. 1,7 dB
Einfügedämpfung 862 MHz: typ. 1,9 dB
Rückflussdämpfung (5-8 MHz): ≥ 10 dB
Rückflussdämpfung (8-47 MHz): ≥ 14 dB
Rückflussdämpfung (47-2400 MHz): ≥ 18 dB (-1,5 dB/Oktave)
Rückflussdämpfung Teststecker (5-47 MHz): ≥ 18 dB
Teststecker Anschlussdämpfung: 20 dB
Schirmdämpfung 5-300 MHz: ≥ 85 dB
Schirmdämpfung 300-470 MHz: ≥ 80 dB
Schirmdämpfung 470 MHz: ≥ 75 dB
Schirmdämpfung 1 MHz: ≥ 55 dB
Charakteristische Impedanz (Z): 75 Ohm
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (bei verbundenen Leitungen): IP 30
Montageart: 35 mm DIN Schiene oder Wandmontage
Anschluss (Eingang/Ausgang): F-Stecker / F-Stecker
Erdung: DIN-Schiene oder Schraubanschluss
Gehäusematerial: Metall
Farbe: unbehandelt
Prüfnormen: IEC 61643-21 / EN 61643-21
Zubehör: 2x F-Stecker
Gewicht: 283 g

Ableiter für koaxialen Anschuss

  • Höchste Dauerspannung: 24V
  • Nennstrom: 2 A
  • Schutzart: IP30
  • Gehäusewerkstoff: Metall
  • Farbe: blank
  • Gewicht: 283g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

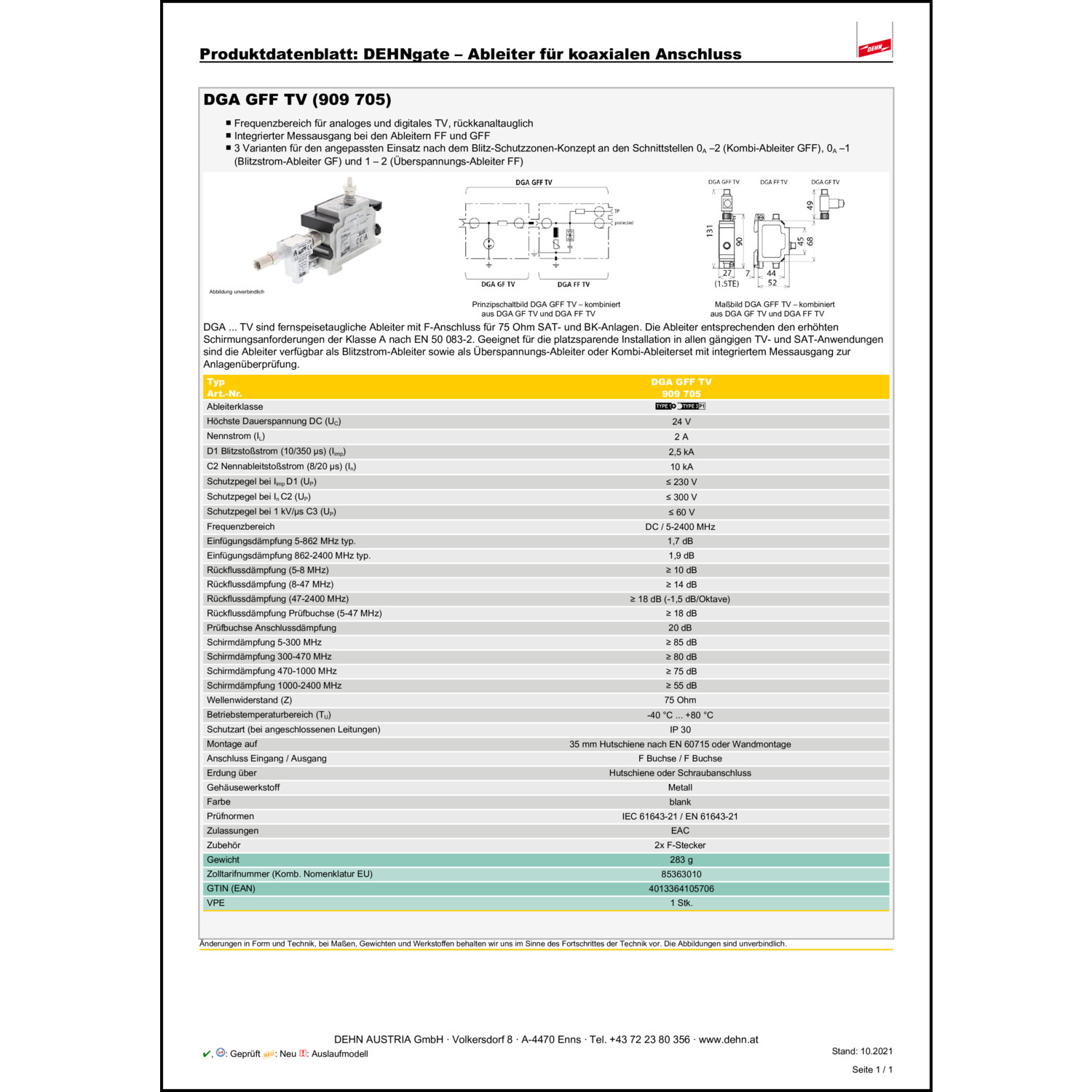

Katalogseiten

Produktinfos

Montageart: EV005503|
Nennlaststrom: 2 A
Blitzstoßstrom (10/350): 2.5 kA
Anschluss 1: F-Connector
Weitere Details
Höchste Dauerspannung DC: 24 V
Schutzpegel: 300 V
Nennableitstoßstrom (8/20): 10 kA
Frequenz: 5|2400 MHz
Anzahl der Leiter (ohne Erde): 1
Schutzart (IP): IP30
Baubreite: 27
Trennmöglichkeit des Signalkreises: Nein
Erdung über: Hutschiene
