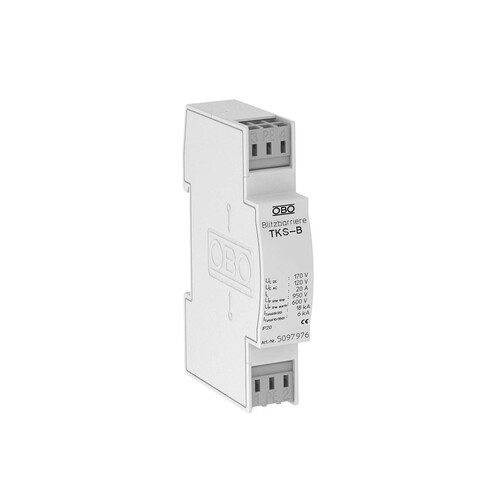

5097976 OBO TKS-B Blitzbarriere 120V AC

20104966
1572992
1 Stk
4012195578277
4012195702030
4012195702047
4012197074135
HU
85363030
Obo
5097976
beantwortete(n) Fragen weitere Varianten
TKS-B: Überspannungsschutz, für den Einsatz in Mess-, Steuer- und Regelungstechnik, sowie Telekommunikationssystemen ¿ Basisschutz für den Blitzschutzpotentialausgleich, ¿ Hohes Impulsableitvermögen 6 kA (10/350) ¿ Mit montagefreundlichen, schraublosen Anschlussklemmen, ¿ Im platzsparenden 17,5 mm Rastermaß Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.
Anmerkungen zur LIMMERT-KI

Die OBO TKS-B Blitzbarriere ist eine zuverlässige Lösung für den Überspannungsschutz in Mess-, Steuer- und Regelungstechnik sowie Telekommunikationssystemen. Mit einer maximalen Impulsableitfähigkeit von 6 kA (10/350) und einem kompakten Design von nur 17,5 mm Breite ist sie ideal für den Einsatz auf 35 mm-Hutprofilschienen in handelsüblichen Verteilergehäusen. Die Blitzbarriere bietet eine hohe Erdung über Anschlussleitungen und eine Einfügedämpfung von 3 dB bei 250 MHz. Mit einem Nennlaststrom von 20 A DC und einer höchsten Dauerspannung von 120 V AC ist sie für verschiedene Anwendungen geeignet. Die Schutzart IP20 sorgt für eine sichere Nutzung in geschützten Umgebungen. Die OBO TKS-B ist eine erstklassige Wahl für den Basisschutz bei Doppeladersystemen mit HF-Anwendungen.

Produktinfos

Anschlussquerschnitt flexibel max.: 2,5 mm²
Anschlussquerschnitt flexibel min.: 0,14 mm²
Anschlussquerschnitt mehrdrähtig max.: 2,5 mm²
Anschlussquerschnitt mehrdrähtig min.: 0,14 mm²
Anschlussquerschnitt starr max.: 2,5 mm²
Anschlussquerschnitt starr min.: 0,14 mm²
Anzahl Pole: 2
Einfügedämpfung: 3 dB @ 250 MHz
Gesamt-Ableitstoßstrom (10/350): 6 kA
Gesamt-Ableitstoßstrom (8/20): 18 kA
Grenzfrequenz: 250 MHz
Höchste Dauerspannung AC: 120 V
Höchste Dauerspannung DC: 170 V
Isolationswiderstand: >1 GΩ
Kapazität (Ader-Ader): <10 pF
Kapazität (Ader-Erde): <10 pF
Kategorie: Typ 1+2 / D1+C2
LPZ: 0→2
Montageart: Hutschiene
Nennlaststrom AC: 14 A
Nennlaststrom DC: 20 A
Prüfnorm: IEC 61643-21
Schutzart: IP20
Schutzpegel Ader - Ader: <950 V
Schutzpegel Ader - Erde: <600 V
Stoßstromfestigkeit Ader - Ader C2: 18 kV / 9 kA
Stoßstromfestigkeit Ader - Erde C2: 18 kV / 9 kA
Temperatureinsatzbereich max.: 80 °C
Temperatureinsatzbereich min.: -40 °C

Basisschutz für Doppeladersysteme mit HF-Anwendungen 120V

  • Basisschutz für den Blitzschutzpotentialausgleich
  • Hohes Impulsableitvermögen 6 kA (10/350)
  • Mit montagefreundlichen, schraublosen Anschlussklemmen

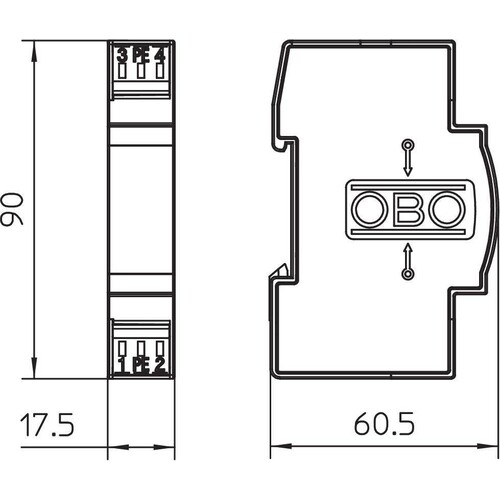

  • Im platzsparenden 17,5 mm Rastermaß
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Nennlaststrom: 20 A
Weitere Details
Höchste Dauerspannung AC: 120 V
Höchste Dauerspannung DC: 170 V
Schutzpegel Ader/Erde: 600 V
Schutzpegel Ader/Ader: 950 V
Grenzfrequenz: Klemme MHz
Schutzart (IP): IP20
Schutzpegel Ader/Signalground: 0|0
Schutzpegel Signalground/Protectiveground: 250
