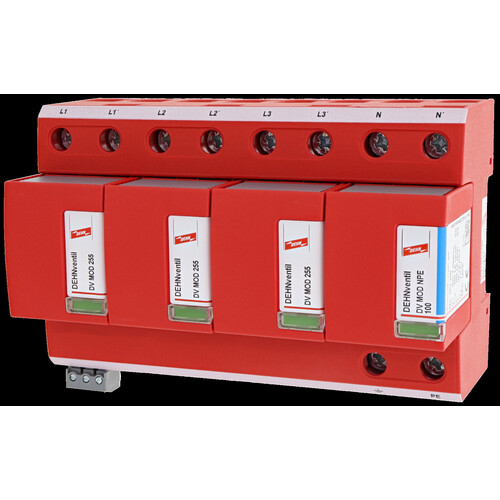

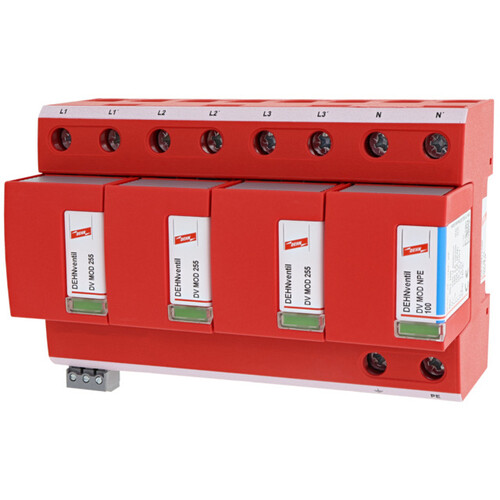

951315 Dehn Überspannungsableiter DV M TT 255 FM

20236769
1187128
1 Stk
4013364108189
DE
85363090
951315
beantwortete(n) Fragen weitere Varianten
Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter DV M TT 255 FM ist ein modularer, kombinierter Blitzstrom- und Überspannungsableiter, der gemäß EN 61643-11 für Typ 1 und Typ 2 konzipiert ist. Mit einer Nennspannung von 230/400 V und einer maximalen Dauerbetriebswechselspannung von 264 V bietet er zuverlässigen Schutz für Niederspannungs-Verbraucheranlagen. Der Blitzstoßstrom von bis zu 100 kA und die spezifische Energie von 2,50 MJ/Ω gewährleisten eine hohe Schutzwirkung gegen Überspannungen, auch bei direkten Blitzeinschlägen. Der Überspannungsableiter ist für die Montage auf 35 mm Hutschienen geeignet und hat eine Schutzart von IP 20. Mit einem Gewicht von nur 1,28 kg ist er leicht zu installieren und bietet höchste Anlagenverfügbarkeit durch die RADAX-Flow-Folgestrombegrenzung. Ideal für den Einsatz in TT- und TN-S-Systemen, sorgt dieser Ableiter für zuverlässigen Schutz Ihrer elektrischen Systeme.

Produktinfos

Typ: Typ 1 + Typ 2
Nennspannung AC: 230 / 400 V
Max. Dauerbetriebswechselspannung [L-N]: 264 V
Max. Dauerbetriebswechselspannung [N-PE]: 255 V
Blitzstoßstrom [L1+L2+L3+N-PE]: 100 kA
Spezifische Energie [L1+L2+L3+N-PE]: 2,50 MJ/Ω
Blitzstoßstrom [L-N]/[N-PE]: 25 / 100 kA
Spezifische Energie [L-N]/[N-PE]: 156,25 kJ/Ω / 2,50 MJ/Ω
Nennentladungsstrom [L-N]/[N-PE]: 25 / 100 kA
Spannungsableitwert [L-N]/[N-PE]: ≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE]: 50 kArms / 100 Arms
Max. Rückfederungssicherung (L): 315 A gL/gG
Betriebstemperaturbereich: -40 °C ... +80 °C / -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsfläche (min.): 10 mm²
Querschnittsfläche (max.): 50 mm² (litzen) / 35 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20
Gewicht: 1,28 kg

DEHNventil modular

  • Höchste Dauerspannung AC: 255V
  • Nennableitstoßstrom: 25 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Einbauort: Innenraum
  • Montage auf: 35mm Hutschiene nach EN60715
  • Gewicht: 537g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Fernsignalisierung: Ja
Baugröße: 8 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 50 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 264 V
Schutzpegel L-N: 1.5 kV
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Blitzstoßstrom (10/350): 100 kA
Prüfklasse: Typ 1 und 2
Polzahl: 4
Spezifische Energie (W/R): 2500 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
Netzform TN-S: Ja
Netzform TT: Ja
Schutzart (IP): IP20
Spannungsschaltende Funkenstreckentechnologie: Ja
