951300 DEHN DV M TNC 255 DEHNVENT. 3POL. F.TN-C SYSTEME B+C (D) ABLEITER

02118489
1187125
1 Stk
4013364108134
DE
85363090
951300
beantwortete(n) Fragen weitere Varianten

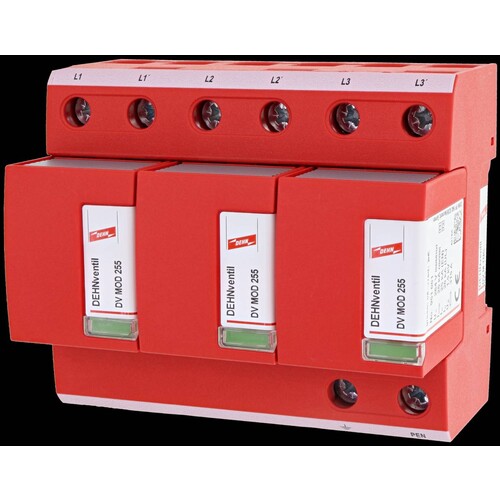

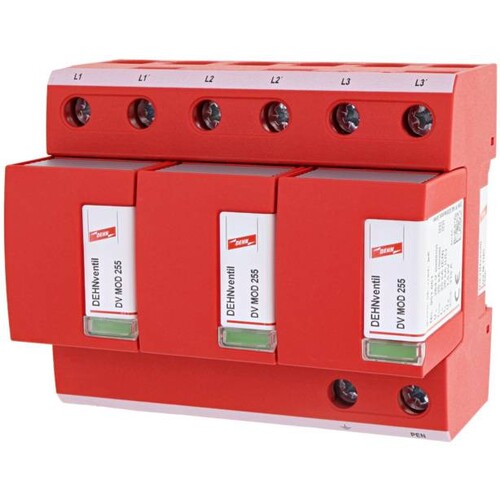

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHN DV M TNC 255 ist ein modularer Kombiableiter, der sowohl als Typ 1 als auch Typ 2 gemäß EN 61643-11 fungiert. Er bietet umfassenden Schutz für TN-C Systeme gegen Überspannungen, einschließlich direkter Blitzeinschläge. Mit einer Nennspannung von 230/400 V und einer Blitzstromkapazität von bis zu 75 kA gewährleistet dieser Ableiter höchste Verfügbarkeit der Systeme. Die kompakte Baugröße von 6 TE ermöglicht eine einfache Montage auf Hutschienen nach EN 60715. Mit einem Gewicht von nur 970 g und einer Schutzart von IP 20 ist der DEHNventil ideal für den Einsatz in Innenräumen geeignet. Die Folgestromlöschfähigkeit von 50 kArms sorgt für zusätzliche Sicherheit, während die optische Signalisierung am Gerät den Betriebsstatus anzeigt. Vertrauen Sie auf die Qualität von DEHN für zuverlässigen Überspannungsschutz.

Produktinfos

Nennspannung (AC): 230 / 400 V
Max. Dauerbetriebs-Spannung (AC): 264 V
Blitzstrom (10/350 µs) [L1+L2+L3-PEN]: 75 kA
Spezifische Energie [L1+L2+L3-PEN]: 1.40 MJ/Ohm
Blitzstrom (10/350 µs) [L-PEN]: 25 kA
Spezifische Energie [L-PEN]: 156.25 kJ/Ohm
Nennableitstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN]: 25 / 75 kA
Spannungsschutzpegel (UP): ≤ 1.5 kV
Folgestromlöschfähigkeit (AC) (Ifi): 50 kArms
Max. Absicherung (L) bis IK = 50 kArms: 315 A gG
Max. Absicherung (L-L'): 125 A gG
Betriebstemperaturbereich (TU): -40 °C ... +80 °C / -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsfläche (min.): 10 mm²
Querschnittsfläche (max.): 50 mm² (stranded) / 35 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Schutzart: IP 20

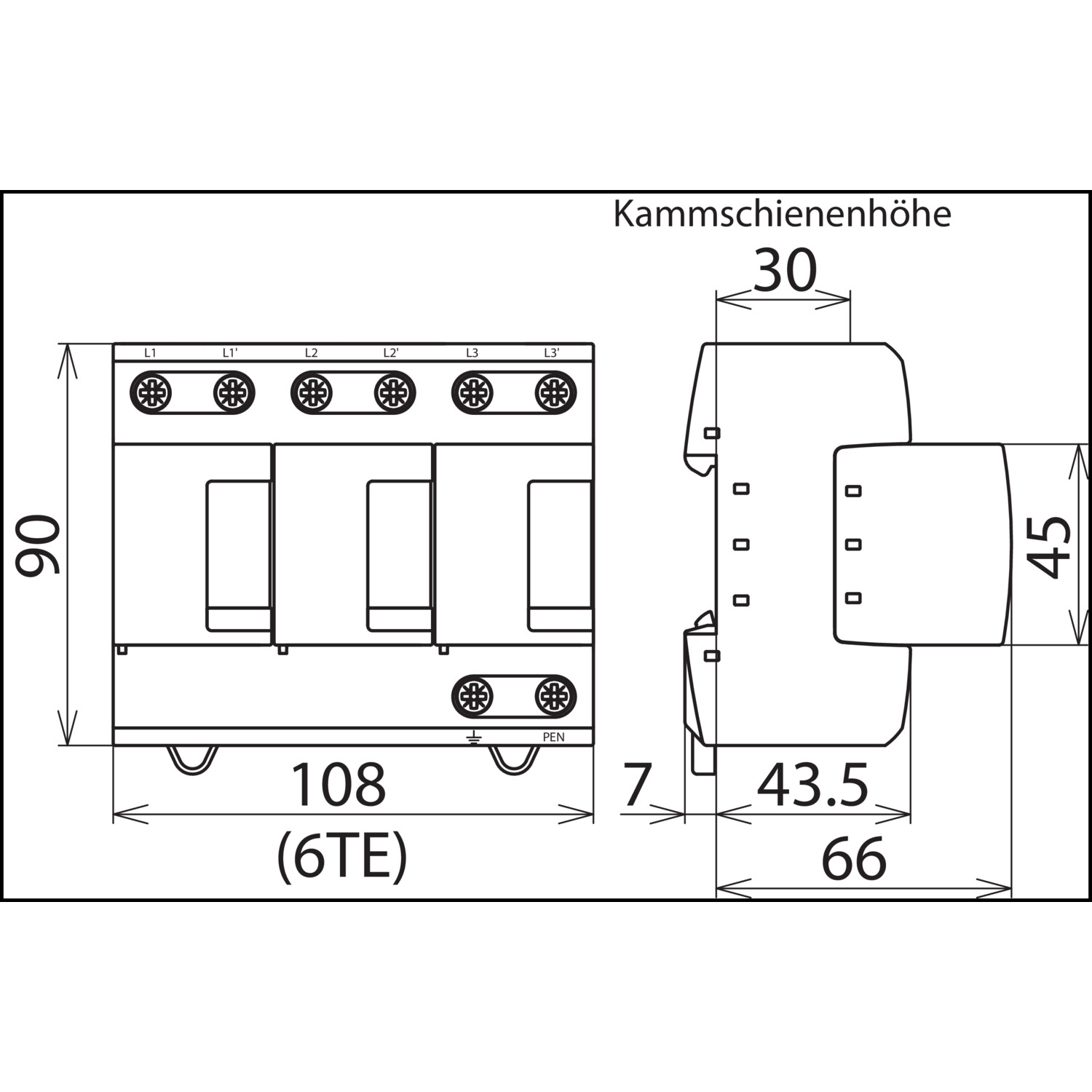

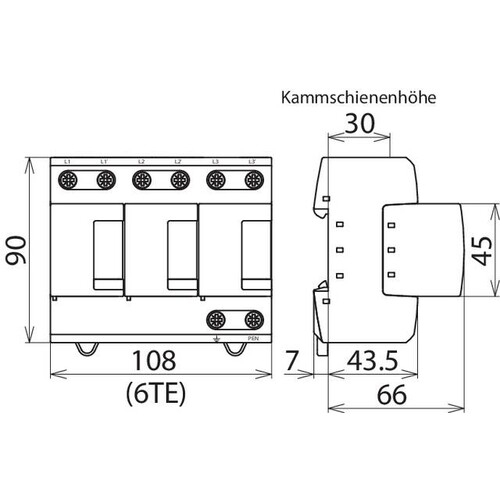

Baugröße: 6 TE
Gewicht: 970 g

DEHNventil modular

  • Nennspannung AC: 230/400V (50/60 Hz)
  • Höchste Dauerspannung AC: 255V (50/60 Hz)
  • Anzahl der Ports: 1
  • Funktions-/ Defektanzeige: grün/rot
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Nennfrequenz: 16,7 Hz
  • Gewicht: 459g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Baugröße: 6 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 50 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 264 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Blitzstoßstrom (10/350): 75 kA
Prüfklasse: Typ 1 und 2
Polzahl: 3
Spezifische Energie (W/R): 1400 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
Netzform TN-C: Ja
Schutzart (IP): IP20
Spannungsschaltende Funkenstreckentechnologie: Ja
