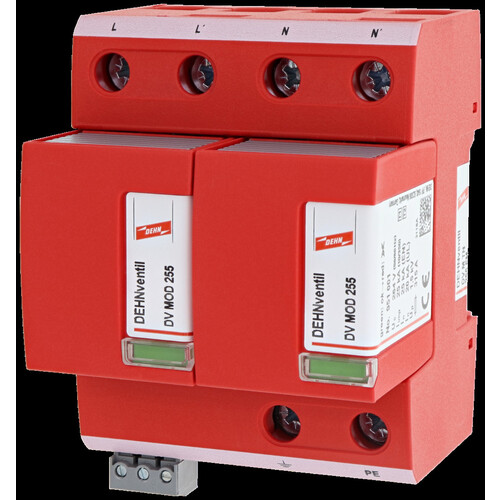

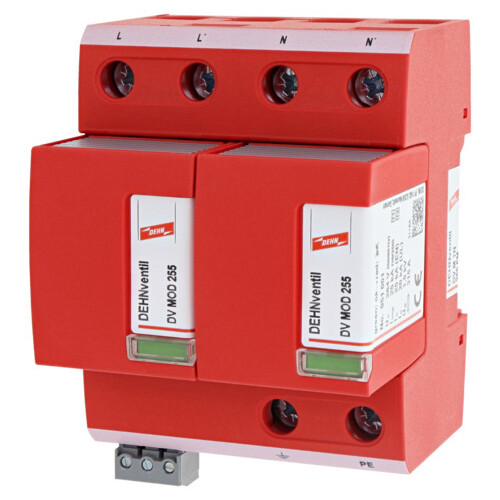

951205 DEHN Kombiableiter Dehnventil M TN 255 FM

20241396
1187124
1 Stk
4013364108103
DE
85363090
951205
beantwortete(n) Fragen weitere Varianten
Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHN Kombiableiter Dehnventil M TN 255 FM ist ein modularer Überspannungsschutz, der sowohl als Typ 1 als auch Typ 2 nach EN 61643-11 zertifiziert ist. Mit einer Nennspannung von 230 V und einer maximalen kontinuierlichen Betriebsspannung von 264 V schützt er effektiv Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Die Blitzstromkapazität beträgt bis zu 50 kA, während die Folgestromlöschfähigkeit 50 kArms erreicht. Das Gerät ist für die Montage auf 35 mm DIN-Schienen ausgelegt und bietet eine Schutzart von IP 20. Mit einem Gewicht von 668 g und einem Temperaturbereich von -40 °C bis +80 °C ist dieser Kombiableiter ideal für den Einsatz in anspruchsvollen Umgebungen. Er ermöglicht eine hohe Anlagenverfügbarkeit durch die RADAX-Flow-Folgestrombegrenzung und ist mit einem optischen Signalindikator ausgestattet.

Produktinfos

Typ: Kombinierter Überspannungsschutz
Nennspannung (AC): 230 V
Max. kontinuierliche Betriebsspannung (AC): 264 V
Blitzstrom (10/350 µs) [L+N-PE]: 50 kA
Nennentladestrom (8/20 µs) [L/N-PE]/[L+N-PE]: 25 / 50 kA
Schutzpegel [L-PE]/[N-PE]: ≤ 1.5 kV
Folgestromlöschfähigkeit (Ifi): 50 kArms
Max. Absicherung (L): 315 A gL/gG
Betriebstemperaturbereich: -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 10 mm2
Querschnittsfläche (max.): 50 mm2 (stranded) / 35 mm2 (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20
Gewicht: 668 g

DEHNventil modular

  • Nennspannung AC: 230/400V (50/60 Hz)
  • Höchste Dauerspannung AC: 255V (50/60 Hz)
  • Anzahl der Ports: 1
  • Funktions-/ Defektanzeige: grün/rot
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Nennfrequenz: 16,7 Hz
  • Gewicht: 271g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Fernsignalisierung: Ja

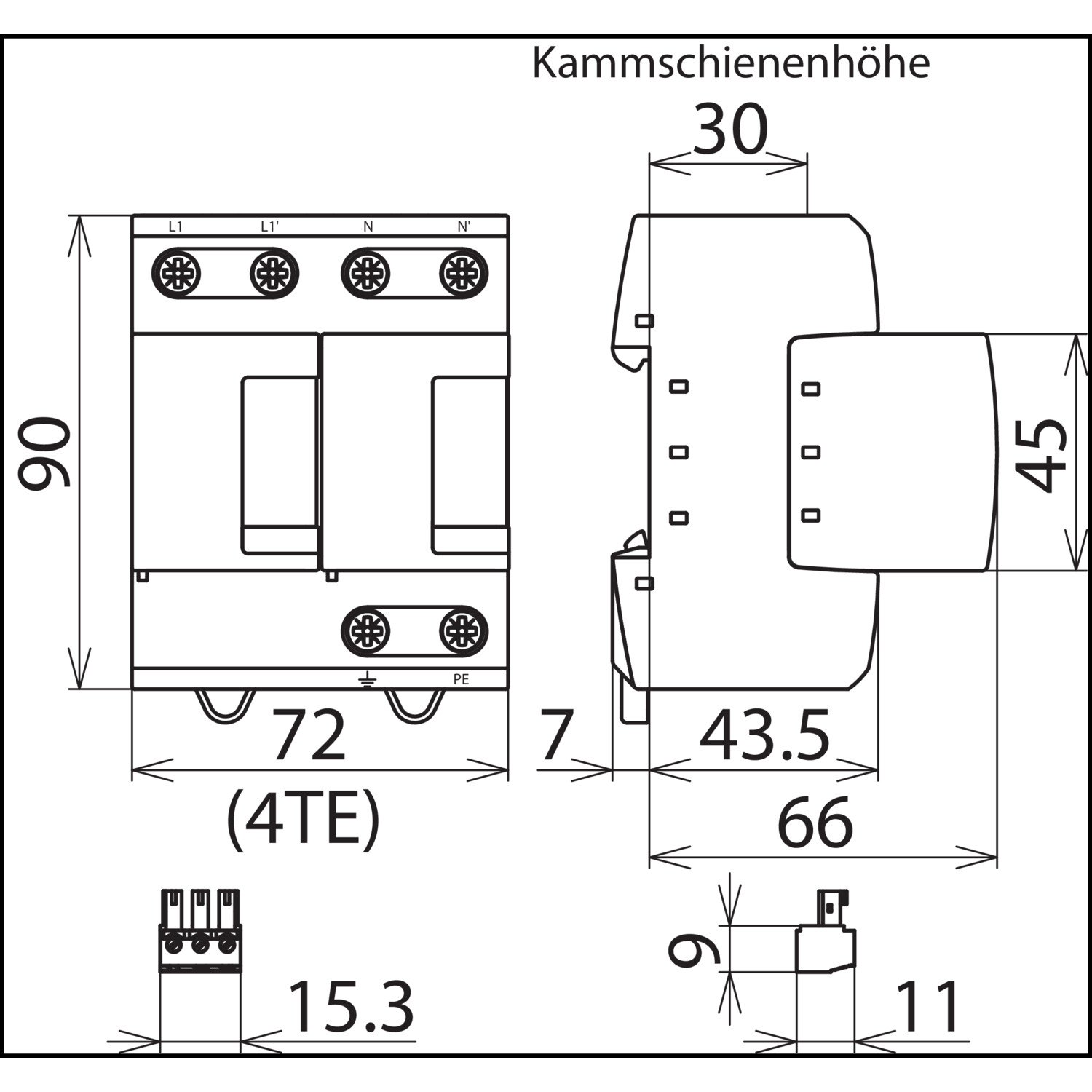

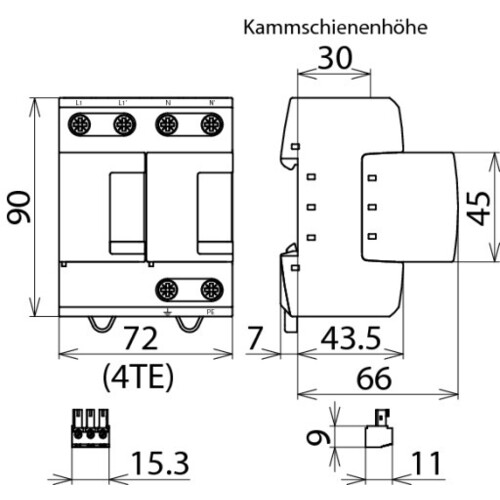

Baugröße: 4 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 50 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 264 V
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Blitzstoßstrom (10/350): 50 kA
Prüfklasse: Typ 1 und 2
Spezifische Energie (W/R): 625 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
Netzform TN: Ja
Schutzart (IP): IP20
Spannungsschaltende Funkenstreckentechnologie: Ja
