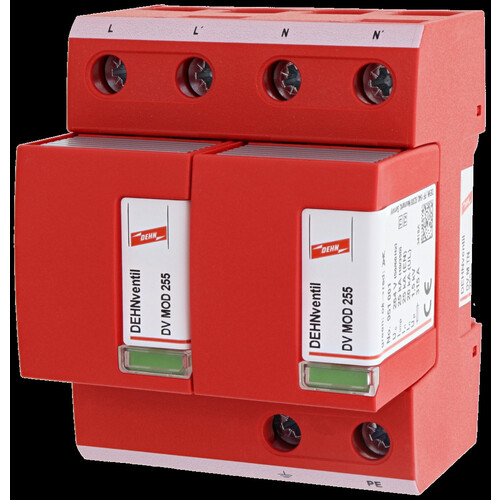

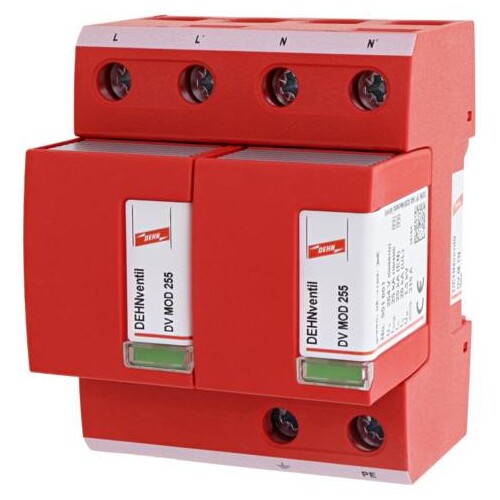

951200 DEHN Kombiableiter Typ 1 DEHNventil M für einphasige TN-Systeme

21549200
1187123
1 Stk
4013364108097
DE
85363090
951200
beantwortete(n) Fragen weitere Varianten
Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHN Kombiableiter Typ 1 DEHNventil M ist ein modularer Überspannungsschutz für einphasige TN-Systeme, der sowohl Blitzströme als auch Überspannungen zuverlässig ableitet. Mit einer Nennspannung von 230 V und einer maximalen Betriebsspannung von 264 V bietet dieser Kombiableiter höchste Sicherheit und Verfügbarkeit. Seine Baugröße von 4 TE ermöglicht eine einfache Montage auf Hutschienen gemäß EN 60715. Die Blitzstromfähigkeit von bis zu 50 kA und die Nennableitströme von 25 kA garantieren optimalen Schutz für Ihre elektrischen Anlagen. Der Betrieb erfolgt in einem Temperaturbereich von -40 °C bis +80 °C. Mit einem Gewicht von nur 724 g und einem Gehäuse aus thermoplastischem Material ist der DEHNventil M sowohl leicht als auch robust. Er erfüllt alle relevanten Normen und Zulassungen, darunter KEMA, VDE, UL und VdS, und ist somit die ideale Wahl für den Schutz Ihrer Niederspannungs-Verbraucheranlagen.

Produktinfos

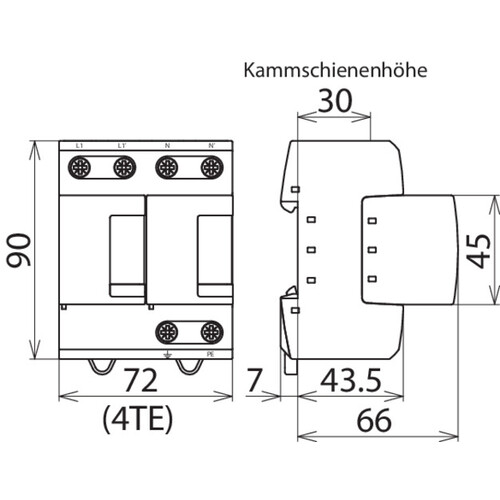

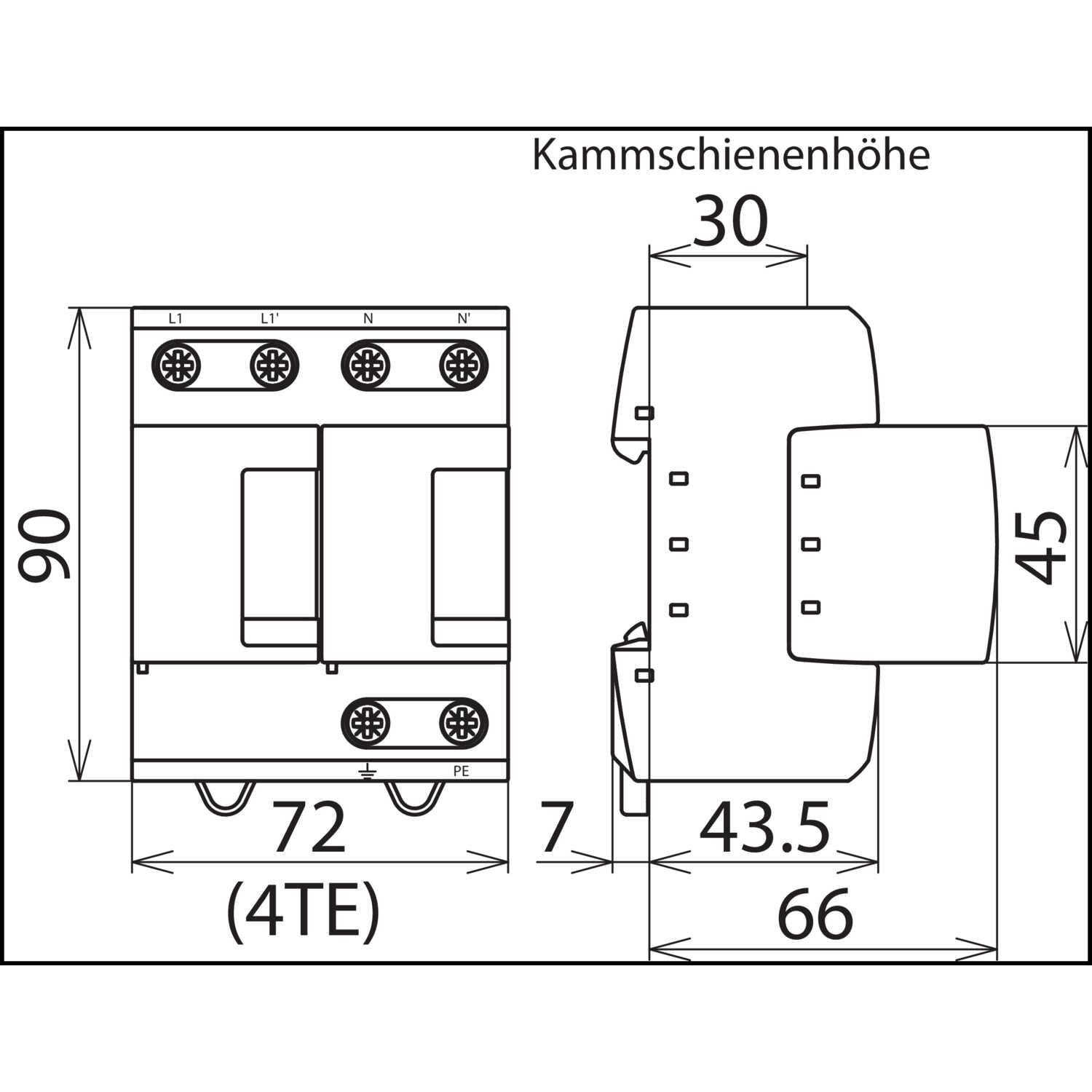

Baugröße: 4 TE
Nennspannung AC: 230 V
Max. kontinuierliche Betriebsspannung AC: 264 V
Blitzstrom (10/350 µs) [L+N-PE] (Itotal): 50 kA
Blitzstrom (10/350 µs) [L, N-PE] (Iimp): 25 kA
Nennableitstrom (8/20 µs) [L/N-PE]/[L+N-PE] (In): 25 / 50 kA
Schutzpegel [L-PE]/[N-PE] (UP): ≤ 1.5 kV
Folgestromlöschfähigkeit AC (Ifi): 50 kArms
Antwortzeit (tA): ≤ 100 ns
Max. Sicherung (L) bis IK = 50 kArms: 315 A gL/gG
Betriebstemperaturbereich: -40 °C ... +80 °C / -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsbereich (min.): 10 mm² solid / flexible
Querschnittsbereich (max.): 50 mm² stranded / 35 mm² flexible
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20
Gewicht: 724 g
Zulassungen: KEMA, VDE, UL, VdS

DEHNventil modular

  • Nennspannung AC: 230V
  • Höchste Dauerspannung AC: 255V
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Schaltleistung AC: 250V
  • Prüfspannung AC: 266V
  • Gewicht: 271g
Preisanzeige nur nach Anmeldung
B

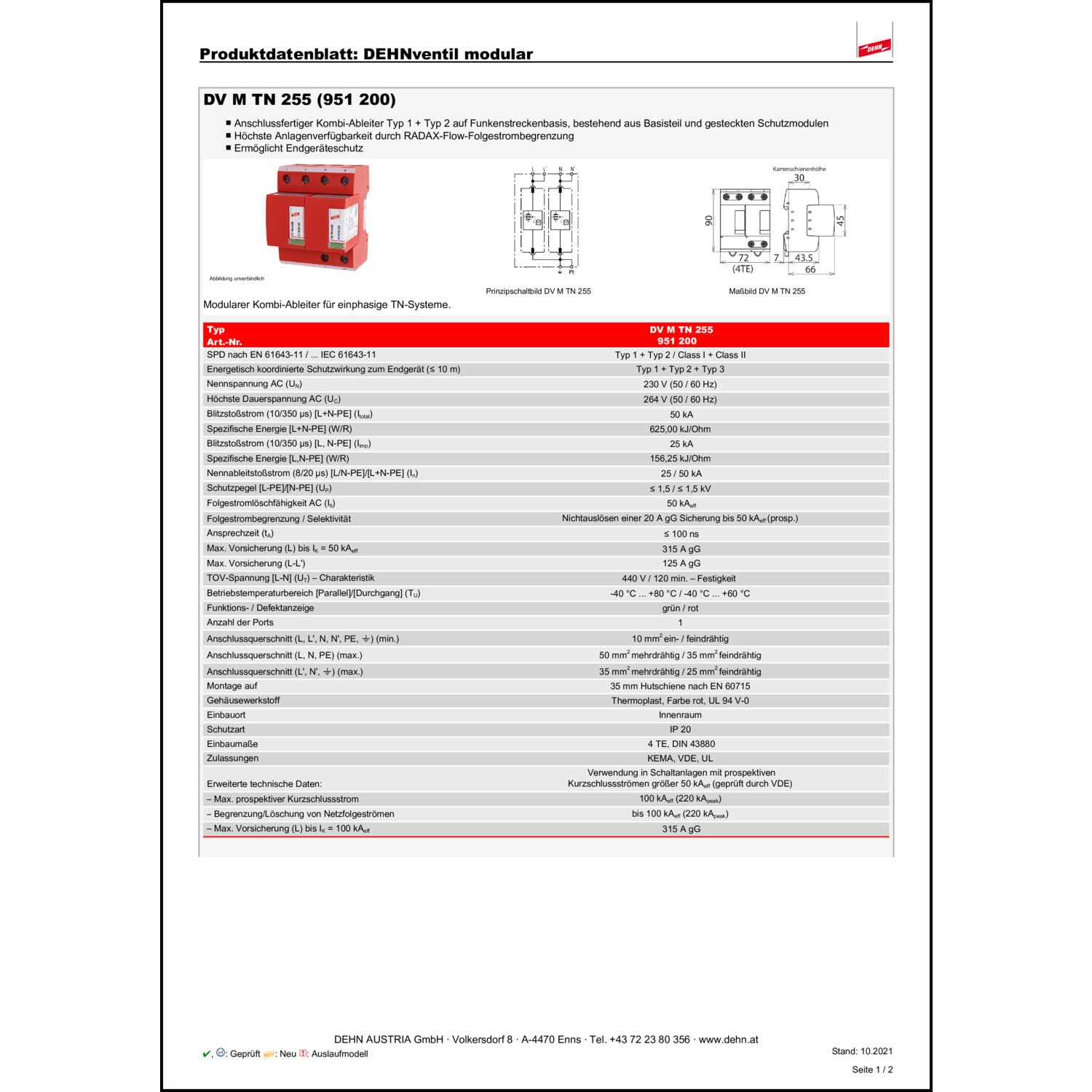

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Baugröße: 4 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 50 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 264 V
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Blitzstoßstrom (10/350): 50 kA
Prüfklasse: Typ 1 und 2
Polzahl: 2
Spezifische Energie (W/R): 625 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
Netzform TN: Ja
Schutzart (IP): IP20
Spannungsschaltende Funkenstreckentechnologie: Ja
