941405 Dehn Anwendungsopt. Kombiableiter DEHNshield

22900983
1748806
1 Stk
4013364275331
DE
85363090
941405
beantwortete(n) Fragen weitere Varianten

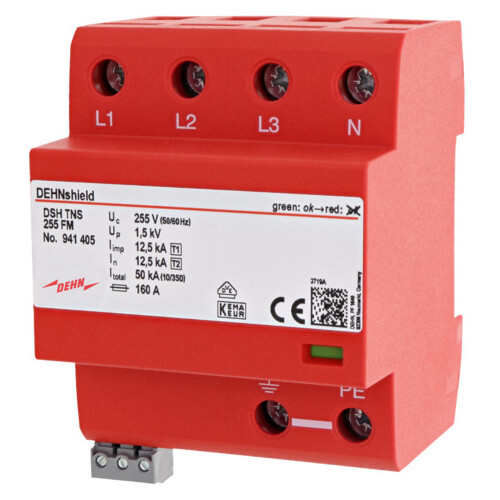

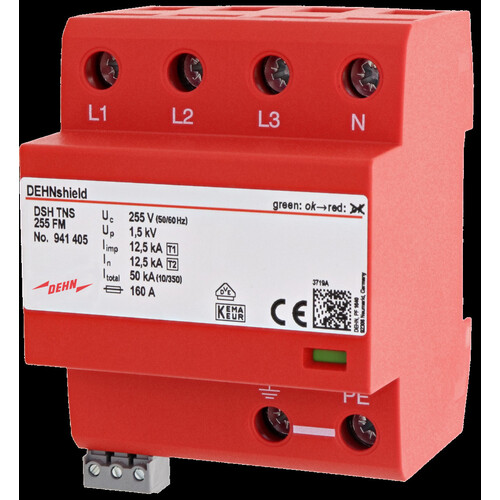

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHNshield DSH TNS 255 FM ist ein anwendungsoptimierter, vorkonfektionierter Kombiableiter, der sowohl als Typ 1 als auch Typ 2 nach EN 61643-11 klassifiziert ist. Mit einer kompakten Bauweise von nur 1 Modul pro Pol und einer Nennspannung von 230/400 V bietet er effektiven Schutz gegen Überspannungen und direkte Blitzeinschläge. Der Kombiableiter ist für die Montage auf 35 mm Hutschienen geeignet und verfügt über eine hohe Blitzimpulsstromfähigkeit von bis zu 50 kA. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er für verschiedene Anwendungen in Innenräumen konzipiert. Der DSH TNS 255 FM ermöglicht eine zuverlässige Fernsignalisierung und hat eine optische Signalisierung am Gerät, was ihn ideal für den Einsatz in Wohngebäuden und speziellen Anwendungen macht.

Produktinfos

Typ: DSH TNS 255 FM
Nennspannung (AC): 230 / 400 V
Max. Dauerbetriebs Spannung (AC): 255 V
Blitzimpulsstrom (10/350 µs): 50 kA
Spezifische Energie [L1+L2+L3+N-PE]: 625 kJ/ohms
Blitzimpulsstrom [L, N-PE]: 12.5 kA
Nennableitstrom (8/20 µs): 12.5 / 50 kA
Spannungsschutzpegel [L-PE]: ≤ 1.5 kV
Folgestromlöschfähigkeit (AC): 25 kArms
Reaktionszeit (tA): ≤ 100 ns
Max. Netzseitiger Überstromschutz: 160 A gG
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Anschlüsse: 1
Querschnittsfläche (min.): 1.5 mm²
Querschnittsfläche (max.): 35 mm² stranded / 25 mm² flexible
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Aufstellort: Inneninstallation
Schutzart: IP 20
Kapazität: 4 TE
Fernsignalisierung: Ja
Signalisierung am Gerät: optisch
Gewicht: 428 g

DEHNshield

  • Nennspannung AC: 230/400V (50/60 Hz)
  • Höchste Dauerspannung AC: 255V (50/60 Hz)
  • Anzahl der Ports: 1
  • Funktions-/ Defektanzeige: grün/rot
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 428g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Fernsignalisierung: Ja
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 25 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 255 V
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Blitzstoßstrom (10/350): 50 kA
    Prüfklasse: Typ 1 und 2
    Polzahl: 4
    Spezifische Energie (W/R): 625 kJ/Ohm
    Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
    Netzform TN-S: Ja
    Schutzart (IP): IP20
    Spannungsschaltende Funkenstreckentechnologie: Ja
