Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

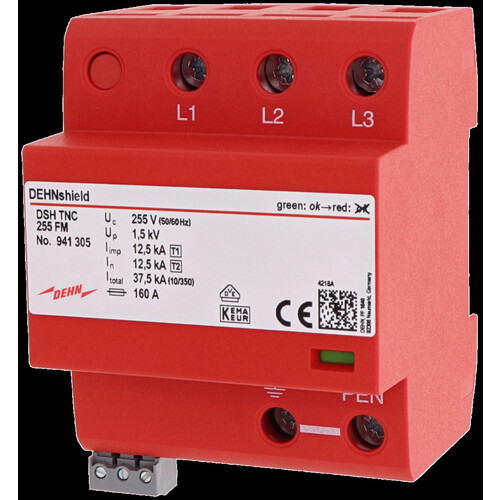

Der DEHNshield DSH TNC 255 FM ist ein anwendungsoptimierter Kombiableiter, der sowohl als Typ 1 als auch Typ 2 gemäß EN 61643-11 zertifiziert ist. Mit einer kompakten Bauweise, die nur 1 TE pro Pol benötigt, ist er ideal für den Einsatz in TN-C Systemen geeignet. Der Kombiableiter bietet einen effektiven Schutz gegen Überspannungen und Blitzschläge und ermöglicht eine einfache Integration in bestehende Systeme. Mit einer Nennspannung von 230/400 V und einer maximalen Betriebsspannung von 255 V, sowie einer Blitzstromkapazität von bis zu 37.5 kA, ist er für anspruchsvolle Anwendungen konzipiert. Der DEHNshield verfügt über eine Fernsignalisierung und eine optische Anzeige des Betriebszustands, was ihn zu einer zuverlässigen Lösung für den Schutz von elektrischen Anlagen macht.

Produktinfos

Typ: DSH TNC 255 FM
Nennspannung (AC): 230 / 400 V
Max. Betriebsspannung (AC): 255 V
Blitzstrom (10/350 µs) [L1+L2+L3-PEN]: 37.5 kA
Spezifische Energie [L1+L2+L3-PEN]: 352.00 kJ/ohms
Blitzstrom (10/350 µs) [L-PEN]: 12.5 kA
Spezifische Energie [L-PEN]: 39.06 kJ/ohms
Nennableitstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN]: 12.5 / 37.5 kA
Schutzpegel (UP): ≤ 1.5 kV
Folgestromlöschfähigkeit (Ifi): 25 kArms
Reaktionszeit (tA): ≤ 100 ns
Max. Überstromschutz: 160 A gG
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 1.5 mm²
Querschnittsbereich (max.): 35 mm² (litzen) / 25 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 4 TE
Fernsignalisierung: Wechselkontakt
Signalisierung am Gerät: optisch
Gewicht: 361 g

DEHNshield

  • Blitzstoßstrom: 50 kA
  • Höchste Dauerspannung AC: 255V
  • Nennspannung AC: 230/400 V
  • Funktions- / Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 361g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.5 kV
    Fernsignalisierung: Ja
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 25 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 255 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Blitzstoßstrom (10/350): 37.5 kA
    Prüfklasse: Typ 1 und 2
    Polzahl: 3
    Spezifische Energie (W/R): 352 kJ/Ohm
    Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
    Netzform TN-C: Ja
    Schutzart (IP): IP20
    Spannungsschaltende Funkenstreckentechnologie: Ja
    Überstromgeschützter Spannungsabgriff: Nein
