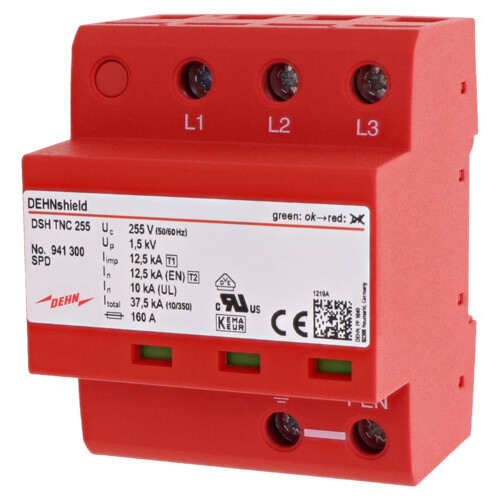

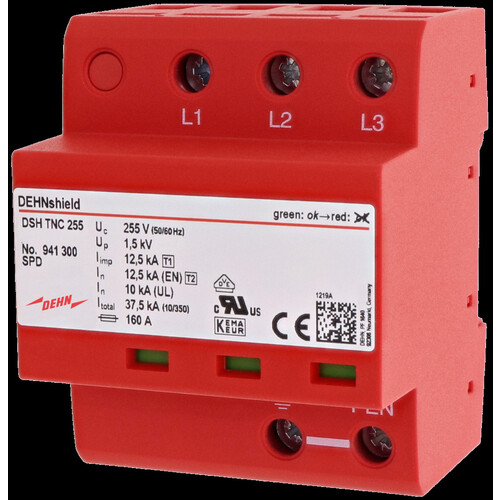

941300 DEHN DSH TNC 255 KOMBIABLEITER FÜR TNC SYSTEME 255V KLASSE 1+2

20073312
3877584
1 Stk
4013364133556
DE
85363090
941300
beantwortete(n) Fragen weitere Varianten
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHN DSH TNC 255 Kombi-Ableiter ist ein anwendungsoptimierter Schutz für TN-C-Systeme, der sowohl die Anforderungen der Typen 1 als auch 2 erfüllt. Mit einer Nennspannung von 230/400 V und einer höchsten Dauerspannung von 255 V bietet dieser Ableiter eine hervorragende Blitzschutzwirkung. Die kompakte Bauweise mit nur 1 TE pro Pol ermöglicht eine platzsparende Installation auf einer 35 mm Hutschiene. Der Blitzstoßstrom von bis zu 37,5 kA und die spezifische Energie von 352 kJ/Ohm gewährleisten einen effektiven Schutz vor Überspannungen. Der DSH TNC 255 ist ideal für den Einsatz in Wohngebäuden und speziellen Anwendungen, um Endgeräte vor direkten Blitzeinschlägen zu schützen. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet. Die Schutzart IP 20 sorgt für zusätzliche Sicherheit in Innenräumen.

Produktinfos

Typ: DSH TNC 255
Nennspannung AC (UN): 230 / 400 V
Höchste Dauerspannung AC (UC): 255 V
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal): 37,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R): 352,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp): 12,5 kA
Spezifische Energie [L-PEN] (W/R): 39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (In): 12,5 / 37,5 kA
Schutzpegel (UP): ≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi): 25 kAeff
Ansprechzeit (tA): ≤ 100 ns
Max. netzseitiger Überstromschutz: 160 A gG
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.): 1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.): 35 mm² mehrdrähtig / 25 mm² feindrähtig
Montageart: Hutschiene TH35
Gehäusewerkstoff: Thermoplast, rot
Schutzart: IP 20

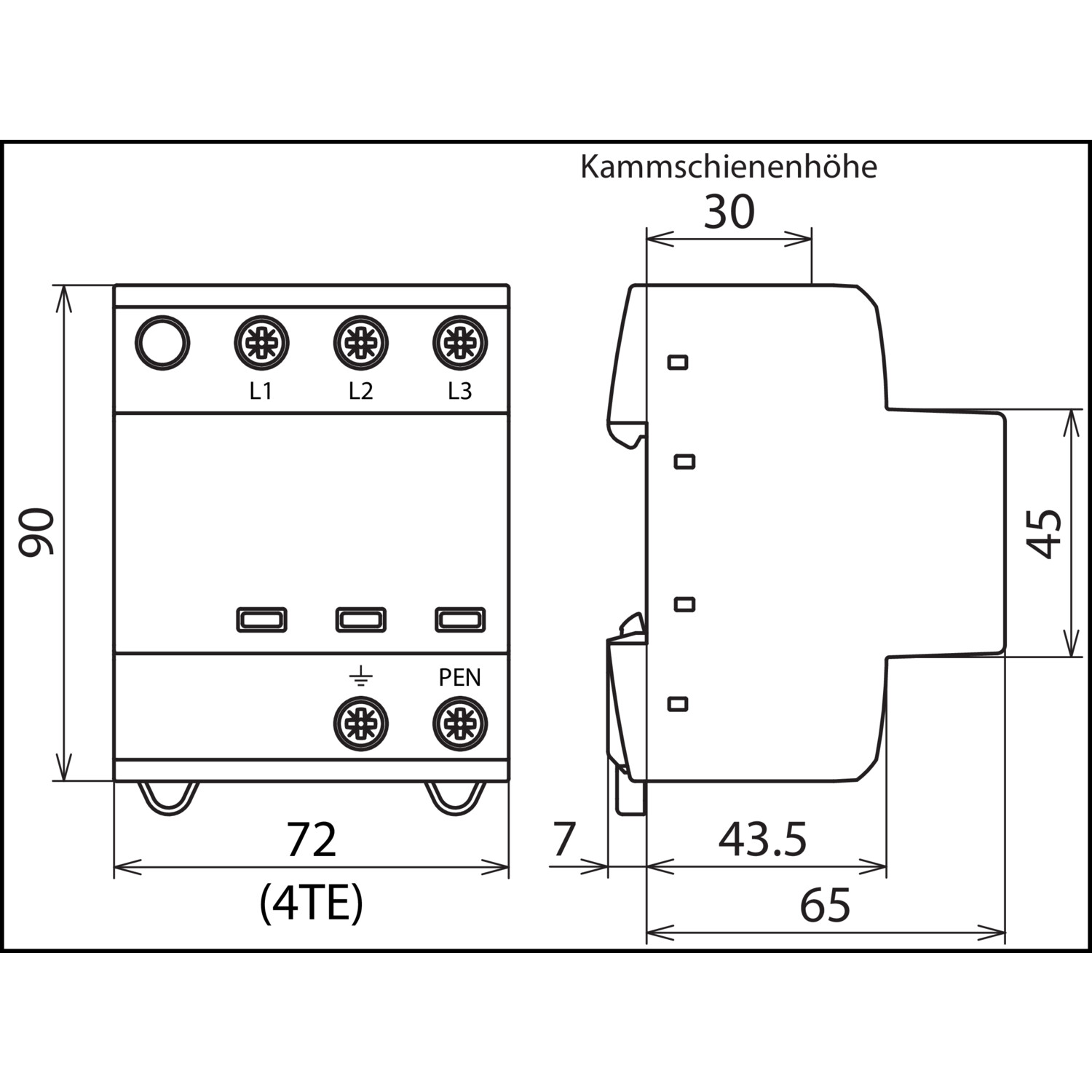

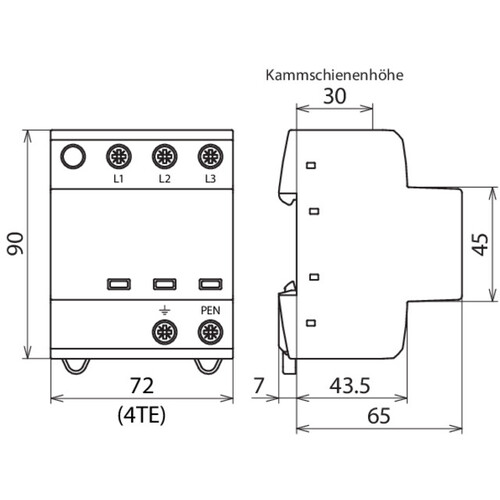

Einbaumaße: 4 TE
Gewicht: 386 g

DEHNshield

  • Nennspannung AC: 230/400V (50/60 Hz)
  • Höchste Dauerspannung AC: 255V
  • Anzahl der Ports: 1
  • Funktions-/ Defektanzeige: grün/rot
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 386g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Baugröße: 4 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 25 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 255 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Blitzstoßstrom (10/350): 37.5 kA
Prüfklasse: Typ 1 und 2
Polzahl: 3
Spezifische Energie (W/R): 352 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
Netzform TN-C: Ja
Schutzart (IP): IP20
Spannungsschaltende Funkenstreckentechnologie: Ja
Überstromgeschützter Spannungsabgriff: Nein
