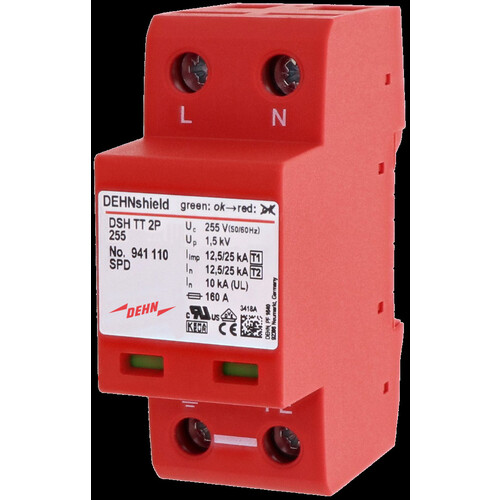

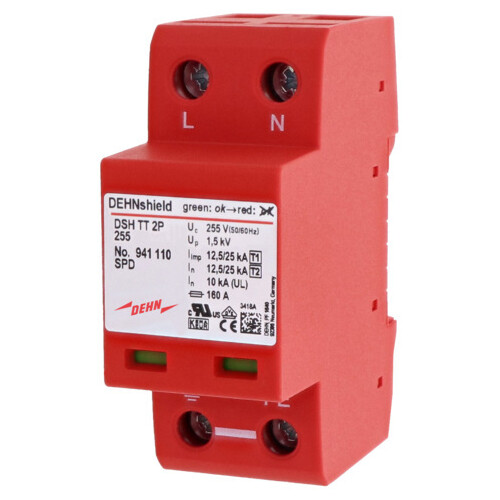

941110 DEHN Kombi Ableiter Typ 1 DSH TT 2P 255

20162184
3877582
1 Stk
4013364137899
DE
85363090
941110
beantwortete(n) Fragen weitere Varianten
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHN Kombi Ableiter Typ 1 DSH TT 2P 255 ist ein anwendungsoptimierter und vorkonfektionierter Blitzstrom- und Überspannungsableiter für einphasige TT- und TN-S-Systeme. Mit einer Nennspannung von 230 V und einer maximalen Betriebsspannung von 255 V bietet er umfassenden Schutz gegen Überspannungen, auch bei direkten Blitzeinschlägen. Die platzsparende Funkenstreckentechnologie ermöglicht eine kompakte Bauweise mit nur 1 TE pro Pol. Der Ableiter ist für die Montage auf 35 mm DIN-Schienen geeignet und verfügt über eine hohe Folgestromlöschfähigkeit von 25 kA. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er vielseitig einsetzbar und ideal für den Schutz von Wohngebäuden sowie speziellen Anwendungen. Der DSH TT 2P 255 ist nach EN 61643-11 zertifiziert und bietet zuverlässigen Schutz für Ihre elektrischen Systeme.

Produktinfos

Nennspannung (AC): 230 V
Max. dauerhafte Betriebsspannung (AC): 255 V
Blitzstoßstrom (10/350 µs) [L+N-PE]: 25 kA
Spezifische Energie [L+N-PE]: 156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE]: 12,5 / 25 kA
Nennableitstrom (8/20 µs) [L-N]/[N-PE]: 12,5 / 25 kA
Spannungsschutzpegel [L-N]/[N-PE]: ≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE]: 25 kArms / 100 Arms
Reaktionszeit (tA): ≤ 100 ns
Max. überstromschutz auf der Netzseite: 160 A gG
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Anschlüsse: 1
Querschnittsbereich (L, N, PE, 9) (min.): 1,5 mm² solid / flexible
Querschnittsbereich (L, N, PE, 9) (max.): 35 mm² stranded / 25 mm² flexible
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 2 TE
Gewicht: 275 g

DEHNshield

  • Blitzstoßstrom: 25 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 275g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Baugröße: 2 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 25 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 255 V
Schutzpegel L-N: 1.5 kV
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Blitzstoßstrom (10/350): 25 kA
Prüfklasse: Typ 1 und 2
Polzahl: 2
Spezifische Energie (W/R): 156.25 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
Netzform TN: Ja
Netzform TT: Ja
Schutzart (IP): IP20
Spannungsschaltende Funkenstreckentechnologie: Ja
