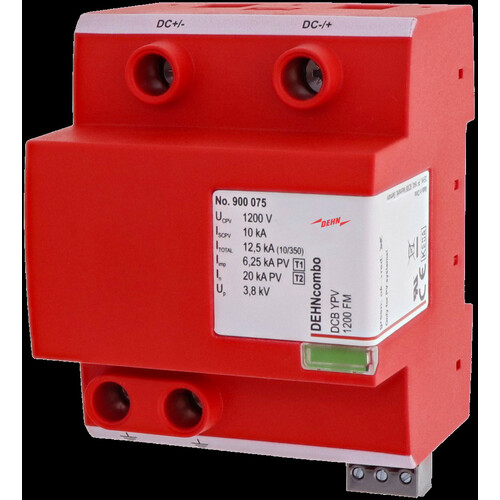

900075 Dehn Kombiableiter DEHNcombo YPV FM für Photovoltaik Systeme bis 1200V DC

29684977
2271994
1 Stk
6942299504538
CN
85354000
900075
beantwortete(n) Fragen weitere Varianten

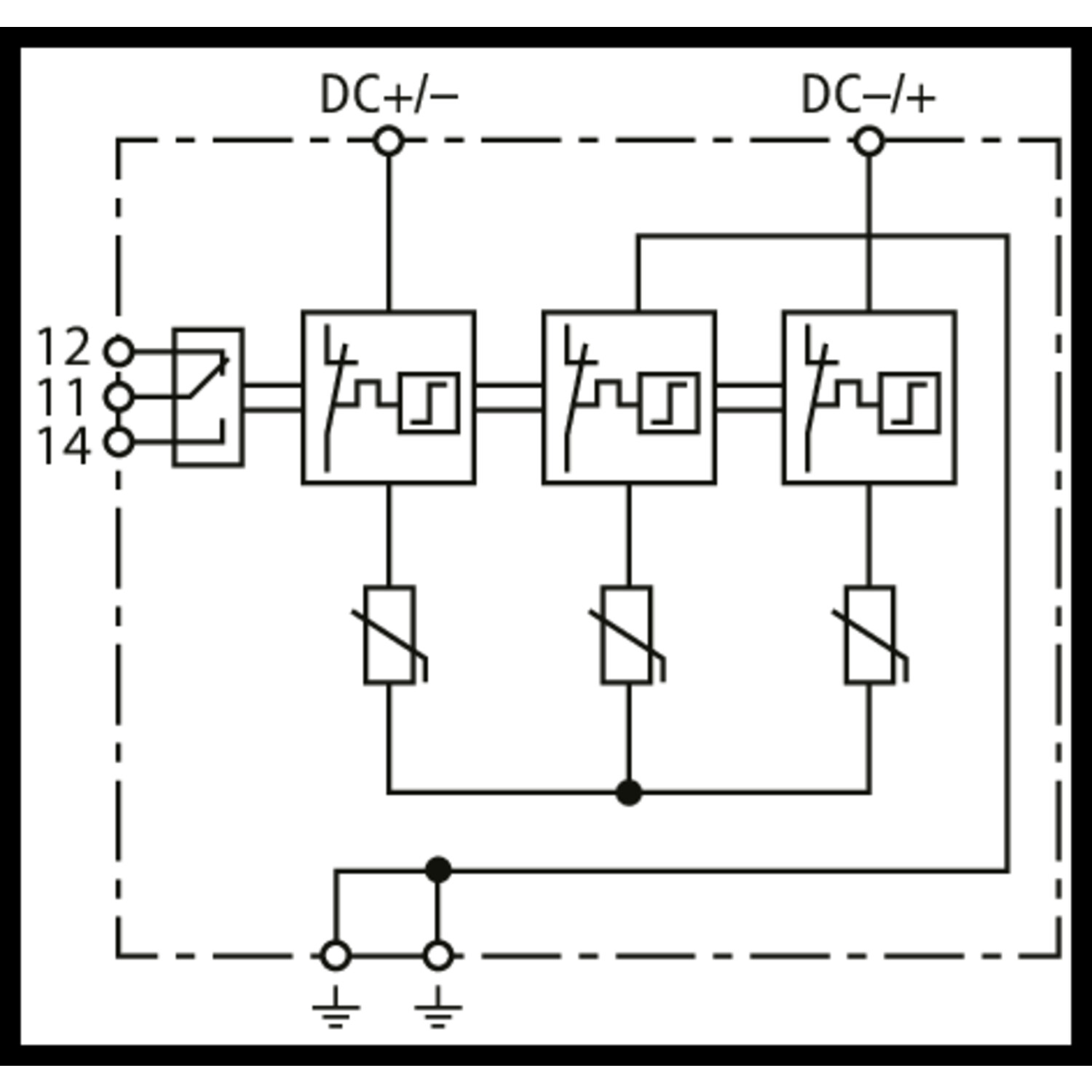

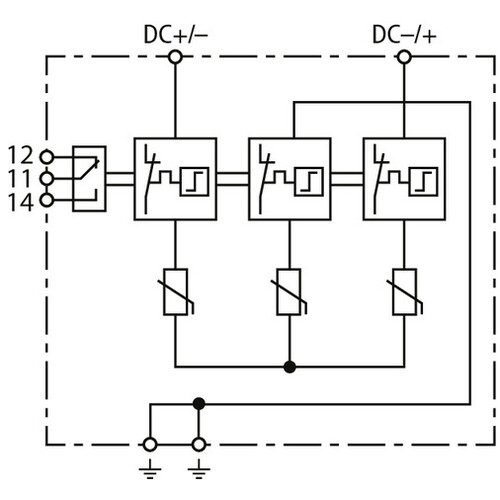

Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise DEHNcombo YPV, Typ 1 + Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung. Zum Schutz von Photovoltaik-Wechselrichtern vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
Anmerkungen zur LIMMERT-KI

Der DEHNcombo YPV ist ein leistungsstarker Kombi-Ableiter vom Typ 1 + Typ 2, der speziell für Photovoltaikanlagen entwickelt wurde. Mit einer maximalen PV-Spannung von bis zu 1200 V DC und 1500 V DC bietet er umfassenden Schutz gegen Blitz- und Überspannungsschäden. Der Ableiter ist für geerdete und floatende Systeme geeignet und kann ohne Vorsicherung bis zu 10 kA eingesetzt werden. Mit einer schmalen Baugröße von nur 4 TE ist er ideal für die Montage auf einer Hutschiene TH35. Der DEHNcombo YPV ist berührungssicher und bietet eine optische Signalisierung am Gerät sowie die Möglichkeit zur Fernsignalisierung. Er erfüllt die Anforderungen gemäß IEC 60364-7-712 und ist damit universell in verschiedenen PV-Systemen einsetzbar.

Produktinfos

Typ: Kombi-Ableiter Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (UCPV): ≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (UCPV): ≤ 1200 V
Max. PV-Spannung [DC+ -> DC-] (UCPV): ≤ 1500 V
Max. PV-Spannung [DC+/DC- -> PE] (UCPV): ≤ 1500 V
SPD-Klassifikation nach EN 50539-11: Typ 1 + Typ 2
Vorsicherungsfrei: bis 10 kA

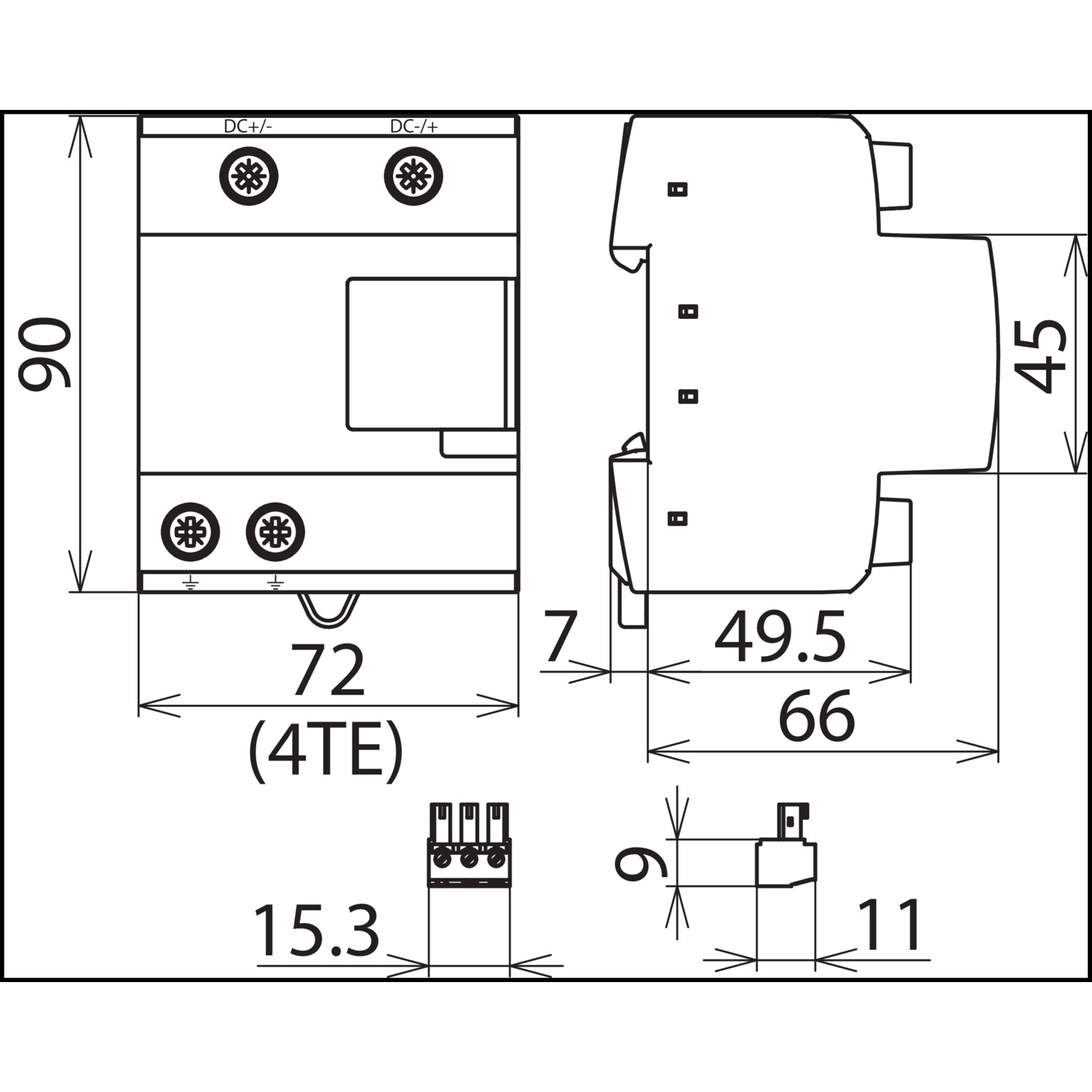

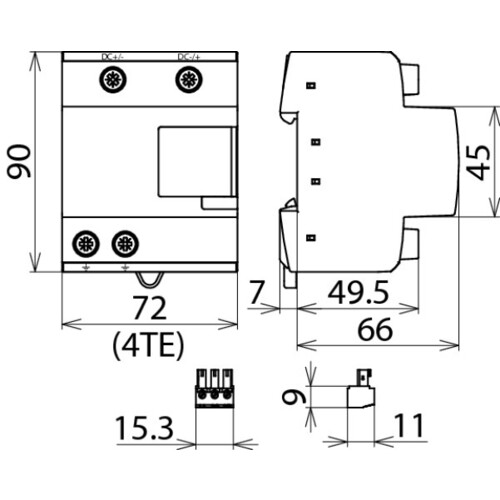

Baugröße: 4 TE
Montageart: Hutschiene TH35
Fernsignalisierung: Ja
Signalisierung am Gerät: optisch
Zulassungen: KEMA

DEHNcombo

  • Kurzschlussfestigkeit: 10kA
  • Montage auf: 35mm Hutschiene nach EN 60715
  • Schutzpegel: <3,8 kV
  • Funktions-/ Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 511g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Fernsignalisierung: Ja
Baugröße: 4 TE
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch
Weitere Details
Max. PV-Spannung: 1200 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Blitzstoßstrom (10/350): 12.5 kA
Prüfklasse: Typ 1 und 2
Polzahl: 2
Schutzpegel (DC+ - DC-): 3.8 kV
Schutzpegel (DC+/DC- - PE): 3.8 kV
Netzform DC: Ja
Schutzart (IP): IP20
