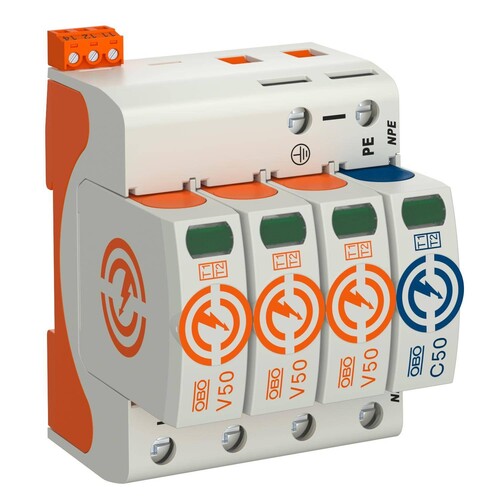

5093533 Obo V50 3+NPE+FS 280 CombiController V50 dreipolig mit NPE+F

21754315
4777352
1 Stk
4012196386000
4012196159710
4012196386017
4012196901715
HU
85363030
Obo
5093533
beantwortete(n) Fragen weitere Varianten
Blitzstrom- Kombiableiter Typ 1+2, , , ¿ Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) ¿ Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt, , ¿ Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige ¿ Rastfunktion mit Vibrationsschutz und Spannungskodierung, , ¿ Kunststoff nach UL 94 V-0 ¿ Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung, , , Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
Anmerkungen zur LIMMERT-KI

Der OBO V50 3+NPE+FS 280 CombiController ist ein hochentwickelter Blitzstrom-Kombiableiter vom Typ 1+2, der für den Blitzschutzpotentialausgleich gemäß VDE 0185-305 (IEC 62305) konzipiert wurde. Mit einem Blitzstromableitvermögen von 12,5 kA pro Pol und bis zu 50 kA gesamt bietet er zuverlässigen Schutz für Gebäude der Klassen III und IV. Der Ableiter ist modular und steckbar, ausgestattet mit einer Abtrennvorrichtung sowie einer optischen Statusanzeige. Die Rastfunktion sorgt für Vibrationsschutz und die Spannungskodierung gewährleistet eine einfache Installation. Mit einer Betriebstemperatur von bis zu 80 °C und einer Schutzart von IP20 ist er für den Innenbereich geeignet. Der V50 bietet zudem einen potentialfreien Wechslerkontakt zur Fernsignalisierung.

Produktinfos

Blitzstromableitvermögen pro Pol: 12,5 kA (10/350)
Gesamt Blitzstromableitvermögen: 50 kA (10/350)
Anschlussquerschnitt (min.): 1,5 mm²
Anschlussquerschnitt (max.): 35 mm²
Ansprechzeit [L-N]: 25 ns
Ansprechzeit [N-PE]: 100 ns
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Drehmoment: 4 Nm
Einbauort: Innenraum
Fernsignalisierung: Ja
Schutzart: IP20
Nennspannung AC: 230 V
Nennableitstoßstrom (8/20 μs): 30 kA
Polzahl: 4
Montageart: Hutschiene 35 mm
Luftfeuchtigkeit max.: 95 %
Luftfeuchtigkeit min.: 5 %

Kombiableiter

  • Zum Blitzschutzpotentialausgleich nach VDE 0185-305
  • Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
  • Rastfunktion mit Vibrationsschutz und Spannungskodierung
  • Kunststoff nach UL 94 V-0
  • Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
  • Schutzart: IP20
  • FM-Kontakte: Wechsler
  • Mindestabstand: 1,5 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.3 kV
    Fernsignalisierung: Typ 1 und 2
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 0.1 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 280 V
    Schutzpegel L-N: 1.3 kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): optisch mm²
    Blitzstoßstrom (10/350): 12.5 kA
    Prüfklasse: 0
    Polzahl: 4
    Integrierte Vorsicherung: Nein
    Energetisch koordinierte Schutzwirkung zum Endgerät: IP20
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Nein
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform sonstige: Nein
    Netzform TN-C-S: Ja
    Schutzart (IP): IP20
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 35
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
