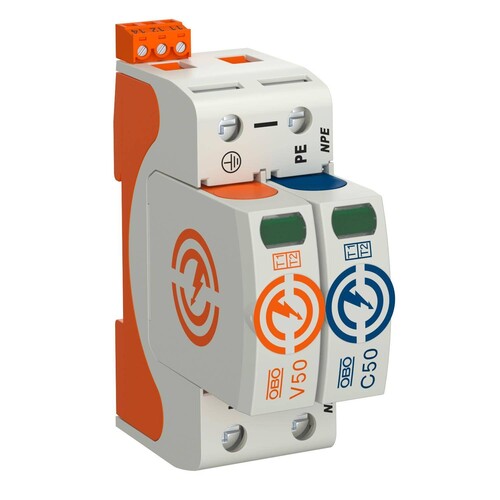

5093531 Obo V50 1+NPE+FS 280 CombiController V50 einpolig mit NPE+FS

21832582
3328922
1 Stk
4012196385126
4012196159703
4012196385133
4012196901685
HU
85363030
Obo
5093531
beantwortete(n) Fragen weitere Varianten
Blitzstrom- Kombiableiter Typ 1+2, , , ¿ Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) ¿ Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt, , ¿ Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige ¿ Rastfunktion mit Vibrationsschutz und Spannungskodierung, , ¿ Kunststoff nach UL 94 V-0 ¿ Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung, , , Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
Anmerkungen zur LIMMERT-KI

Der Obo V50 CombiController ist ein hochentwickelter Blitzstrom-Kombiableiter der Typen 1+2, der für den Blitzschutzpotentialausgleich in Gebäuden der Klassen III und IV konzipiert wurde. Mit einem Blitzstromableitvermögen von 12,5 kA pro Pol und bis zu 50 kA gesamt bietet er überlegenen Schutz gegen Überspannungen. Der modulare steckbare Ableiter verfügt über eine Abtrennvorrichtung und eine optische Statusanzeige, die eine einfache Überwachung ermöglicht. Die Rastfunktion mit Vibrationsschutz und Spannungskodierung gewährleistet eine sichere Installation. Der CombiController ist für den Innenbereich geeignet und hat eine Schutzart von IP20. Mit einer Betriebstemperatur von -40 °C bis 80 °C ist er auch unter extremen Bedingungen zuverlässig. Der Obo V50 ist die ideale Wahl für alle, die einen effektiven Blitzschutz suchen.

Produktinfos

Blitzstromableitvermögen pro Pol: 12,5 kA (10/350)
Gesamt Blitzstromableitvermögen: 50 kA (10/350)
Anschlussquerschnitt (min.): 1,5 mm²
Anschlussquerschnitt (max.): 35 mm²
Ansprechzeit [L-N]: 25 ns
Ansprechzeit [N-PE]: 100 ns
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Drehmoment: 4 Nm
Einbauort: Innenraum
Fernsignalisierung: Ja
Schutzart: IP20
Höchste Dauerspannung (L-N): 280 V
Höchste Dauerspannung (N-PE): 255 V
Nennspannung AC: 230 V
Polzahl: 2
Montageart: Hutschiene 35 mm
Luftfeuchtigkeit max.: 95 %
Luftfeuchtigkeit min.: 5 %
Vibrationsschutz: Ja
Kunststoff: UL 94 V-0

Kombiableiter

  • Zum Blitzschutzpotentialausgleich nach VDE 0185-305
  • Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt
  • Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
  • Rastfunktion mit Vibrationsschutz und Spannungskodierung
  • Kunststoff nach UL 94 V-0
  • Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
  • Nennspannung AC: 230V
  • Schutzart: IP20
  • Mindestabstand: 1,5 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.3 kV
Fernsignalisierung: Typ 1 und 2
Baugröße: 2 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 0.1 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 280 V
Schutzpegel L-N: 1.3 kV
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): optisch mm²
Blitzstoßstrom (10/350): 12.5 kA
Prüfklasse: 0
Polzahl: 2
Integrierte Vorsicherung: Nein
Energetisch koordinierte Schutzwirkung zum Endgerät: IP20
Netzform DC: Nein
Netzform IT: Nein
Netzform TN: Ja
Netzform TN-C: Nein
Netzform TN-S: Ja
Netzform TT: Ja
Netzform sonstige: Nein
Netzform TN-C-S: Ja
Schutzart (IP): IP20
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 35
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
