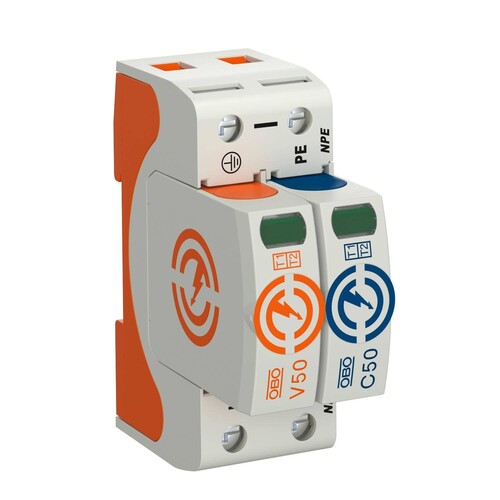

5093522 Obo V50 1+NPE 280 CombiController V50 einpolig mit NPE 28

21754301
3328920
1 Stk
4012196159666
4012196385102
4012196385119
4012196901654
HU
85363030
Obo
5093522
beantwortete(n) Fragen weitere Varianten
Blitzstrom- Kombiableiter Typ 1+2, , , ¿ Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) ¿ Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt, , ¿ Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige ¿ Rastfunktion mit Vibrationsschutz und Spannungskodierung, , ¿ Kunststoff nach UL 94 V-0 ¿ Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung, , , Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
Anmerkungen zur LIMMERT-KI

Der OBO V50 1+NPE 280 CombiController ist ein hochentwickelter Blitzstrom-Kombiableiter der Typen 1+2, der für den Blitzschutzpotentialausgleich in Gebäuden der Klassen III und IV konzipiert wurde. Mit einem Blitzstromableitvermögen von 12,5 kA pro Pol und bis zu 50 kA gesamt bietet er umfassenden Schutz. Der Ableiter ist modular und steckbar, ausgestattet mit einer Abtrennvorrichtung und einer optischen Statusanzeige, die eine einfache Überwachung ermöglicht. Die Montage erfolgt auf einer Hutschiene mit einer Breite von 35 mm. Der V50 ist für den Innenraum geeignet und kann bei Betriebstemperaturen von -40 °C bis 80 °C eingesetzt werden. Die Schutzart IP20 gewährleistet eine sichere Verwendung in geschützten Umgebungen. Vertrauen Sie auf die Qualität von OBO für zuverlässigen Überspannungsschutz.

Produktinfos

Typ: V50-1+NPE-280
Blitzstromableitvermögen: 12,5 kA (10/350) pro Pol, 50 kA (10/350) gesamt
Anschlussquerschnitt (min.): 1,5 mm²
Anschlussquerschnitt (max.): 35 mm²
Ansprechzeit [L-N]: 25 ns
Ansprechzeit [N-PE]: 100 ns
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Montageart: Hutschiene 35 mm
Polzahl: 2
Nennspannung AC: 230 V
Schutzart: IP20
Luftfeuchtigkeit max.: 95 %
Luftfeuchtigkeit min.: 5 %
Gewicht: 32,929 kg
Baugröße: 2 TE
Signalisierung am Gerät: optisch

Kombiableiter

  • Zum Blitzschutzpotentialausgleich nach VDE 0185-305
  • Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt
  • Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
  • Rastfunktion mit Vibrationsschutz und Spannungskodierung
  • Kunststoff nach UL 94 V-0
  • Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
  • Nennspannung AC: 230V
  • Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.3 kV
    Fernsignalisierung: Typ 1 und 2
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 0.1 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 280 V
    Schutzpegel L-N: 1.3 kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): optisch mm²
    Blitzstoßstrom (10/350): 12.5 kA
    Prüfklasse: 0
    Polzahl: 2
    Integrierte Vorsicherung: Nein
    Energetisch koordinierte Schutzwirkung zum Endgerät: IP20
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Nein
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform sonstige: Nein
    Netzform TN-C-S: Ja
    Schutzart (IP): IP20
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 35
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
