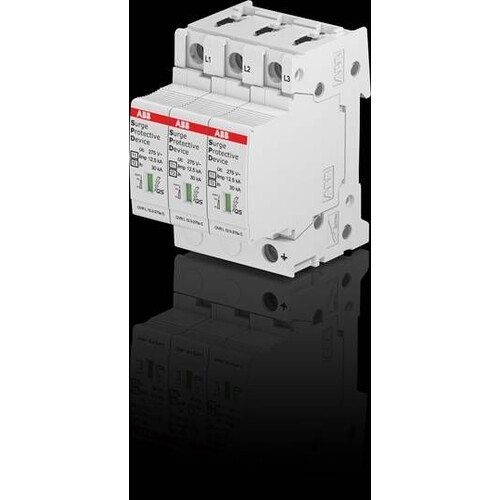

2CTB815710R1800 Stotz OVR T1 T2 3L 12.5 275s P QS

24229388
3115786
1 Stk
3660308524980
BG
85369095
ABB
2CTB815710R1800
beantwortete(n) Fragen weitere Varianten
Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit ¿TS¿ mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit ¿Reserve-Varistor¿ (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.
Anmerkungen zur LIMMERT-KI

Die Stotz OVR T1 T2 3L 12.5 275s P QS ist eine kombinierte Blitz- und Überspannungs-Schutzeinrichtung (SPD) der Typen 1 und 2, die speziell zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen entwickelt wurde. Mit einem Nennentladungsstrom von 20 kA und einem maximalen Entladungsstrom von 80 kA gewährleistet dieses Gerät eine hohe Leistungsfähigkeit bei einer maximalen Dauerbetriebs-Spannung von 275 V. Die integrierte Sicherheitsreserve und der thermische Trennschalter bieten zusätzlichen Schutz und Sicherheit. Dank der kompakten Abmessungen von 88 x 53,4 x 69,4 mm ist die Montage auf einer Hutschiene TH35 einfach und effizient. Mit einem Gewicht von nur 450 g und einer Reaktionszeit von weniger als 25 ns ist dieses Produkt ideal für den Einsatz in anspruchsvollen industriellen Umgebungen.

Produktinfos

Schutzmodus: L-PEN
Anzahl der geschützten Leitungen: 3
Testklasse: I - II
Integrierter thermischer Trennschalter: Ja
End-of-Life-Anzeige: Ja
Sicherheitsreserve: Ja
Nennentladungsstrom I n (8/20): 20 kA
Maximaler Entladungsstrom I max (8/20): 80 kA
Stoßstrom I imp (10/350): 12,5 kA
Maximale Dauerbetriebs-Spannung U C (V): 275 V
Maximale Dauerbetriebs-Spannung d.c U C (V): 350 V
Typ des Stroms / Frequenz: a.c. 47-63 Hz
Spannungsschutzpegel bei I n U p (L-PE): 1,4 kV
Kurzschlussfestigkeit I SCCR: 100 kA
Gesamtstrom I TOTAL: 37,5 kA
Erde-Reststrom I PE: <1000 µA
TOV-Beständigkeit (L-N: 5s / N-PE : 200 ms) U T V: 337 / -
Abmessungen H x B x T: 88 x 53,4 x 69,4 mm
Drahtbereich: Festdraht: 2,5 … 35 mm²
Drahtbereich: Litze: 2,5 … 25 mm²
Abisolierlänge: 12,5 mm
Maximale Höhe: 2 000 m
Gewicht: 450 g
Reaktionszeit: <25 ns
Feuerwiderstand gemäß UL 94: V-0

Kombinierter Blitz- und Überspannungs- Schutzeinrichtung

  • Bemessungsspannung DC: 350V
  • Nennspannung: 230/400V
  • Anzahl Pole: 3
  • Version: Plug-in
  • Montageart: auf DIN-Schiene
  • Schutzart: IP20
  • Maße: B 53,4 x H 88 x T 76,7 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Nennspannung DC: 350 V
    Schutzpegel: 1.3 kV
    Fernsignalisierung: Nein
    Baugröße: 3 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 100 kA
    Signalisierung am Gerät: ohne
    Weitere Details
    Höchste Dauerspannung AC: 275 V
    Höchste Dauerspannung DC: 350 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Blitzstoßstrom (10/350): 12.5 kA
    Prüfklasse: Typ 1 und 2
    Ausblasend: Nein
    Polzahl: 3
    Integrierte Vorsicherung: Nein
    Energetisch koordinierte Schutzwirkung zum Endgerät: Nein
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform sonstige: Nein
    Netzform TN-C-S: Nein
    Schutzart (IP): IP20
    Spannungsschaltende Funkenstreckentechnologie: Nein
    Überstromgeschützter Spannungsabgriff: Nein
