953206 Dehn Überspannungsableiter Typ 3 DR M 2P 30 FM Dehnrail M 2-pol. 30V

20036527
4831342
1 Stk
4013364109711
RO
85363030
953206
beantwortete(n) Fragen weitere Varianten

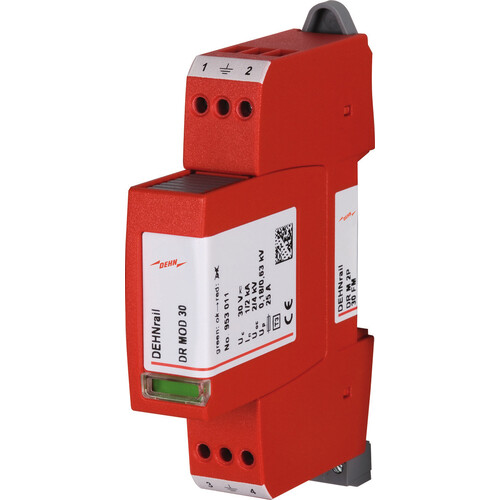

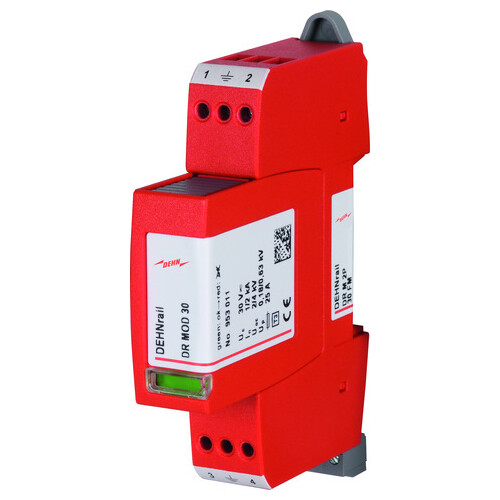

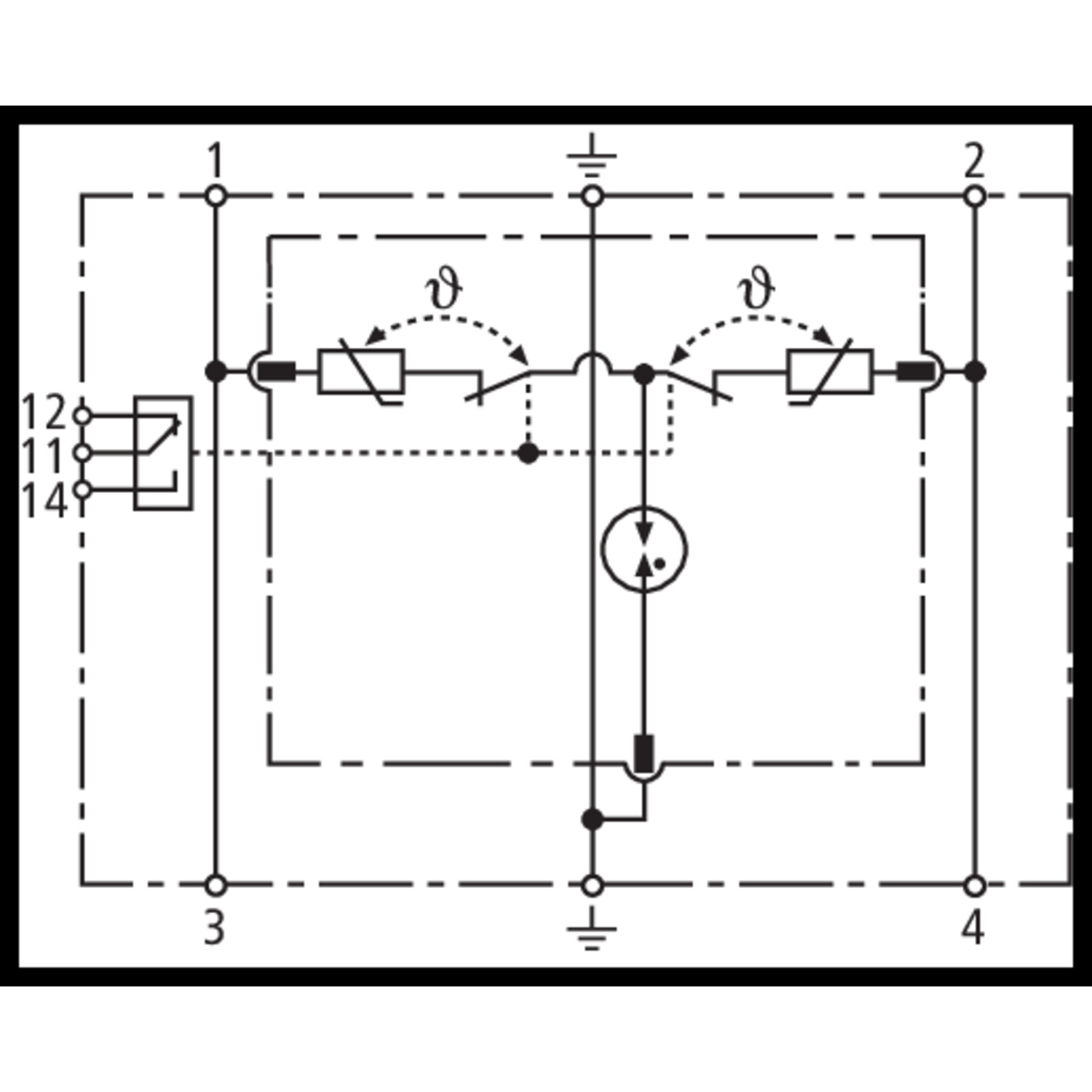

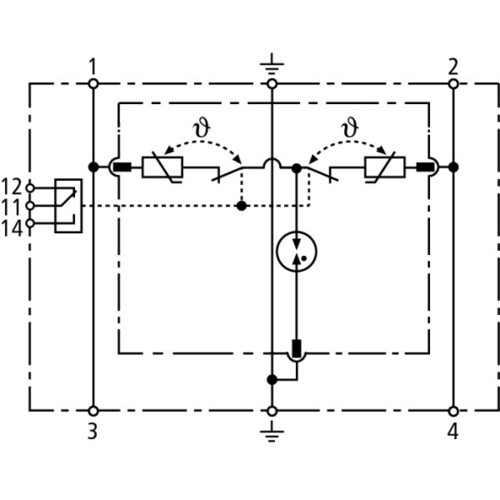

Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 3 DR M 2P 30 FM ist ein zuverlässiger zweipoliger Überspannungsschutz, der aus einem Basiselement und einem gesteckten Schutzmodul besteht. Mit einer Nennspannung von 24 V AC und einer maximalen Dauerbetriebs-Spannung von 30 V bietet er hervorragenden Schutz gegen transiente Überspannungen. Das Gerät verfügt über eine hohe Ableitkapazität dank der Kombination aus leistungsfähigem Zinkoxidvaristor und Funkenstrecke. Es ist für die Montage auf TH35 Hutschienen geeignet und hat eine Schutzart von IP 20, was es ideal für den Einsatz in Innenräumen macht. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist es für verschiedene Umgebungen geeignet. Der Überspannungsableiter erfüllt die Normen EN 61643-11 und IEC 61643-11 und ist somit eine zuverlässige Wahl für den Schutz von Industrieelektronik.

Produktinfos

Nennspannung (AC): 24 V
Max. Dauerbetriebs-Spannung (AC): 30 V
Max. Dauerbetriebs-Spannung (DC): 30 V
Nennlaststrom (AC): 25 A
Nennableitstrom (8/20 µs): 1 kA
Gesamtableitstrom (8/20 µs) [L+N-PE]: 2 kA
Kombinationswelle (UOC): 2 kV
Kombinationswelle [L+N-PE] (UOC total): 4 kV
Schutzpegel [L-N] / [L/N-PE]: ≤ 180 / ≤ 630 V
Reaktionszeit [L-N] (tA): ≤ 25 ns
Reaktionszeit [L/N-PE] (tA): ≤ 100 ns
Max. Überstromschutz auf der Netzseite: 25 A gG oder B 25 A
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 0.5 mm²
Querschnittsfläche (max.): 4 mm² (fest) / 2.5 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Gewicht: 84 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 24 V
Polzahl: 2
Mit Fernmeldekontakt: Ja
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch
Gesamtableitstoßstrom (8/20) (L+N-PE): 2 kA
Schutzpegel L-PE/N-PE: 0.63 kV
Weitere Details
Höchste Dauerspannung AC: 30 V
Höchste Dauerspannung DC: 30 V
Nennlaststrom: 25 A
Nennableitstoßstrom (8/20) (L-N): 1 kA
Schutzpegel L-N: 0.18 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 2.5 mm²
Prüfklasse Typ 3: Ja
Schutzart (IP): IP20
