953202 Dehn Überspannungsableiter Typ 3 DEHNrail M

22901767
4834270
1 Stk
4013364109681
RO
85363030
953202
beantwortete(n) Fragen weitere Varianten

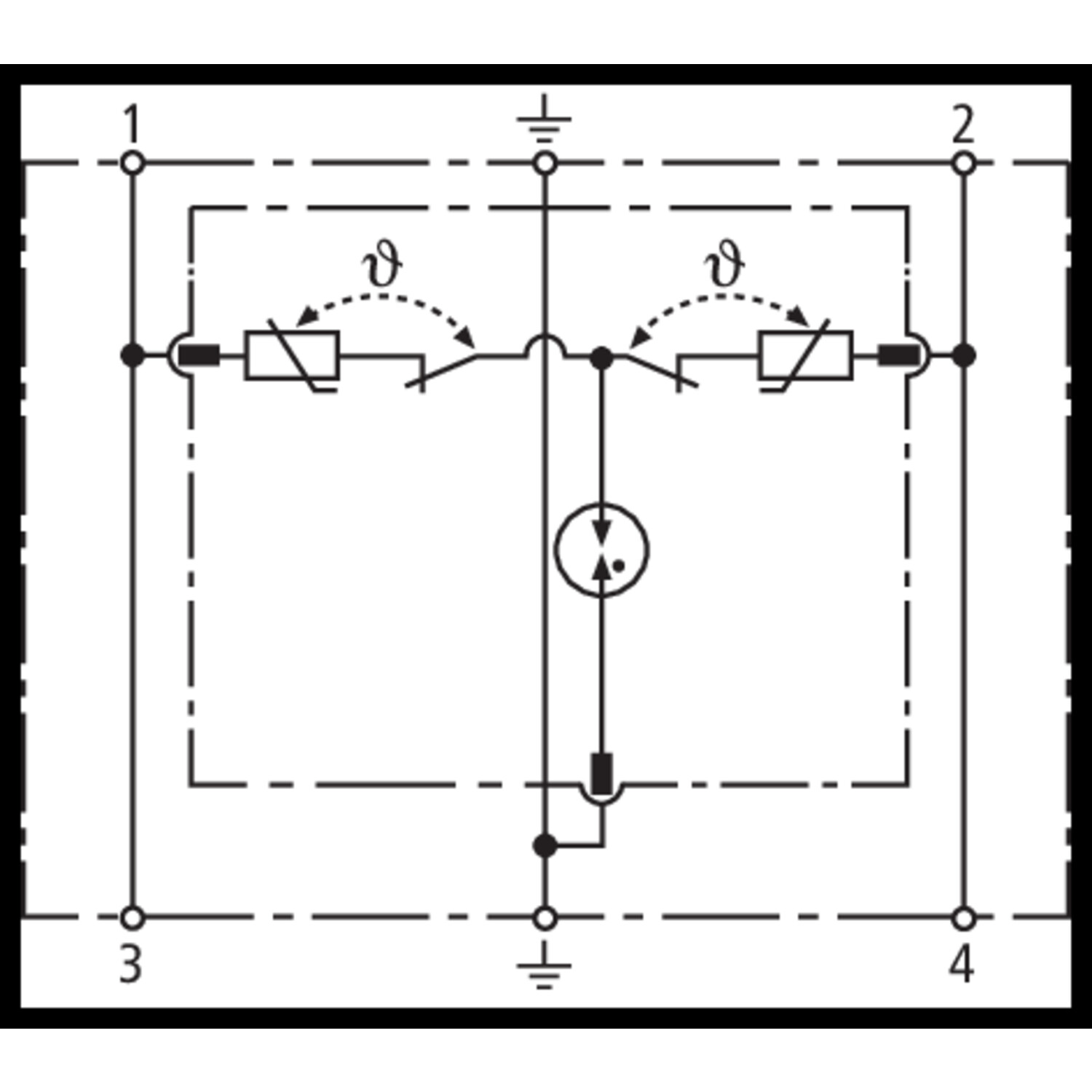

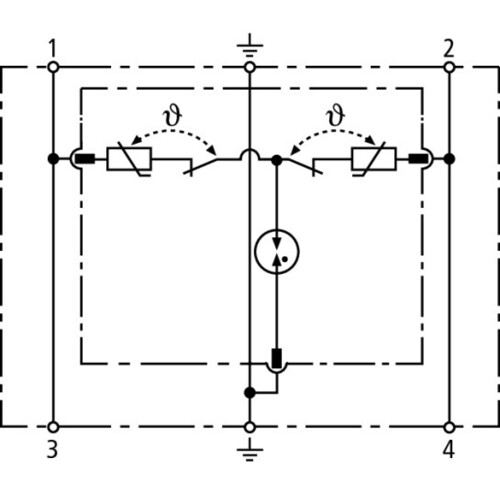

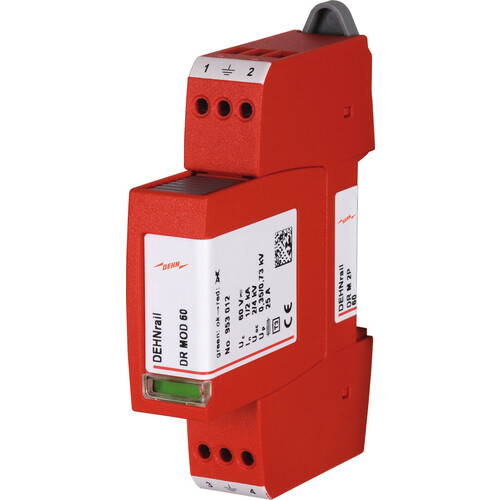

Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 3 DEHNrail M ist ein zweipoliger Überspannungsableiter, der aus einem Basiselement und einem gesteckten Schutzmodul besteht. Mit einer Nennspannung von 48 V und einer maximalen kontinuierlichen Betriebsspannung von 60 V bietet dieser Überspannungsableiter eine hohe Ableitkapazität durch eine leistungsfähige Kombination aus Zinkoxidvaristor und Funkenstrecke. Er ist ideal zum Schutz von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken und kann in Blitzschutzkonzepten an Schnittstellen eingesetzt werden. Die Schutzart IP 20 und das thermoplastische Gehäuse sorgen für eine zuverlässige Leistung unter verschiedenen Bedingungen. Mit einer Reaktionszeit von ≤ 25 ns und einem Gesamtableitstrom von 2 kA gewährleistet der DEHNrail M eine effektive und schnelle Reaktion auf Überspannungen. Der Überspannungsableiter ist für die Montage auf 35 mm DIN-Schienen konzipiert und eignet sich für Inneninstallationen.

Produktinfos

Nennspannung (AC): 48 V
Max. kontinuierliche Betriebsspannung (AC): 60 V
Max. kontinuierliche Betriebsspannung (DC): 60 V
Nennlaststrom (AC): 25 A
Nennableitstrom (8/20 µs): 1 kA
Gesamtableitstrom (8/20 µs) [L+N-PE]: 2 kA
Kombinationswelle (UOC): 2 kV
Kombinationswelle [L+N-PE] (UOC total): 4 kV
Spannungsschutzpegel [L-N] / [L/N-PE] (UP): ≤ 350 / ≤ 730 V
Reaktionszeit [L-N] (tA): ≤ 25 ns
Reaktionszeit [L/N-PE] (tA): ≤ 100 ns
Max. überstromschutzseitige Sicherung: 25 A gG oder B 25 A
Kurzschlussfestigkeit für überstromschutzseitige Sicherung mit 25 A gG (ISCCR): 6 kArms
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 0.5 mm² (fest / flexibel)
Querschnittsfläche (max.): 4 mm² (fest) / 2.5 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 1 Modul (DIN 43880)
Zulassungen: KEMA, VDE, UL, CSA
Gewicht: 81 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 48 V
Polzahl: 2
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch
Gesamtableitstoßstrom (8/20) (L+N-PE): 2 kA
Schutzpegel L-PE/N-PE: 0.73 kV
Weitere Details
Höchste Dauerspannung AC: 60 V
Höchste Dauerspannung DC: 60 V
Nennlaststrom: 25 A
Nennableitstoßstrom (8/20) (L-N): 1 kA
Schutzpegel L-N: 0.35 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 2.5 mm²
Prüfklasse Typ 3: Ja
Schutzart (IP): IP20
