953201 DEHN Überspannungsableiter Typ 3 DEHNrail M 2-polig 30V für Industrieelek

20890045
4831339
1 Stk
4013364109674
RO
85363030
weitere Infos weitere Infos ausblenden
Dehn
953201
beantwortete(n) Fragen weitere Varianten

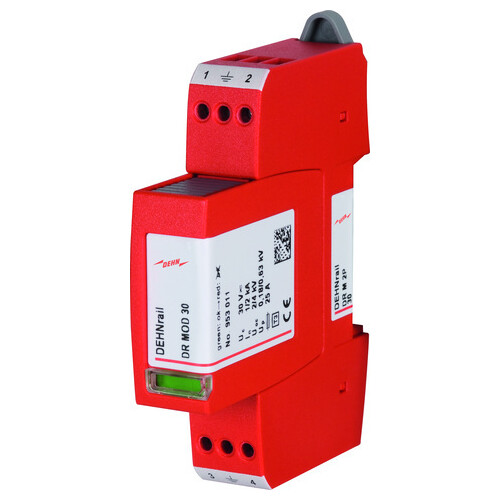

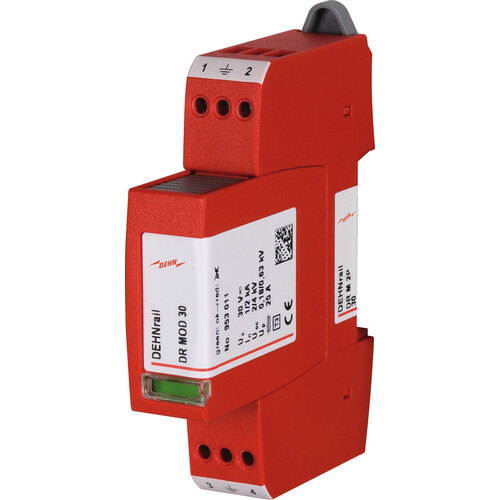

Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ DR M 2P 30 ist ein zweipoliger modularer Schutz, der gemäß EN 61643-11 entwickelt wurde. Er bietet einen zuverlässigen Schutz gegen transiente Überspannungen in industriellen Anwendungen. Mit einer Nennspannung von 24 V und einer maximalen Dauerbetriebs-Spannung von 30 V ist dieser Überspannungsableiter ideal für die Installation auf Hutschienen. Die Kombination aus leistungsfähigem Zinkoxidvaristor und Funkenstreckentechnologie gewährleistet ein hohes Ableitvermögen von bis zu 2 kA. Der DR M 2P 30 ist für den Einsatz in Innenräumen konzipiert und bietet eine Schutzart von IP 20. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er äußerst robust und zuverlässig.

Produktinfos

Typ: DR M 2P 30
Nennspannung (AC): 24 V
Max. Dauerbetriebs-Spannung (AC): 30 V
Max. Dauerbetriebs-Spannung (DC): 30 V
Nennlaststrom (AC): 25 A
Nennableitstrom (8/20 µs): 1 kA
Gesamtableitstrom (8/20 µs) [L+N-PE]: 2 kA
Kombinationswelle (UOC): 2 kV
Kombinationswelle [L+N-PE] (UOC total): 4 kV
Schutzpegel [L-N] / [L/N-PE] (UP): ≤ 180 / ≤ 630 V
Reaktionszeit [L-N] (tA): ≤ 25 ns
Reaktionszeit [L/N-PE] (tA): ≤ 100 ns
Max. Netzseitige Überstromschutz: 25 A gG oder B
Kurzschlussfestigkeit: 6 kArms
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 0,5 mm² (fest / flexibel)
Querschnittsbereich (max.): 4 mm² (fest) / 2,5 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 1 Modul (DIN 43880)
Gewicht: 80 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20169065
Preisanzeige nur nach Anmeldung
20060600
Preisanzeige nur nach Anmeldung
21592496
Preisanzeige nur nach Anmeldung
22900101
Preisanzeige nur nach Anmeldung
20087172
Preisanzeige nur nach Anmeldung
20237973
Preisanzeige nur nach Anmeldung
02239372
Preisanzeige nur nach Anmeldung
20073312
Preisanzeige nur nach Anmeldung
20152951
Preisanzeige nur nach Anmeldung

Download

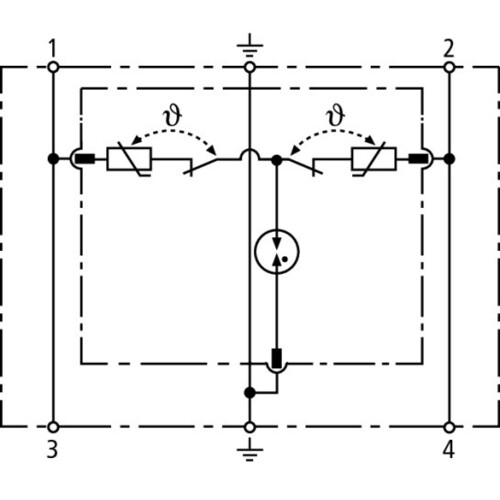

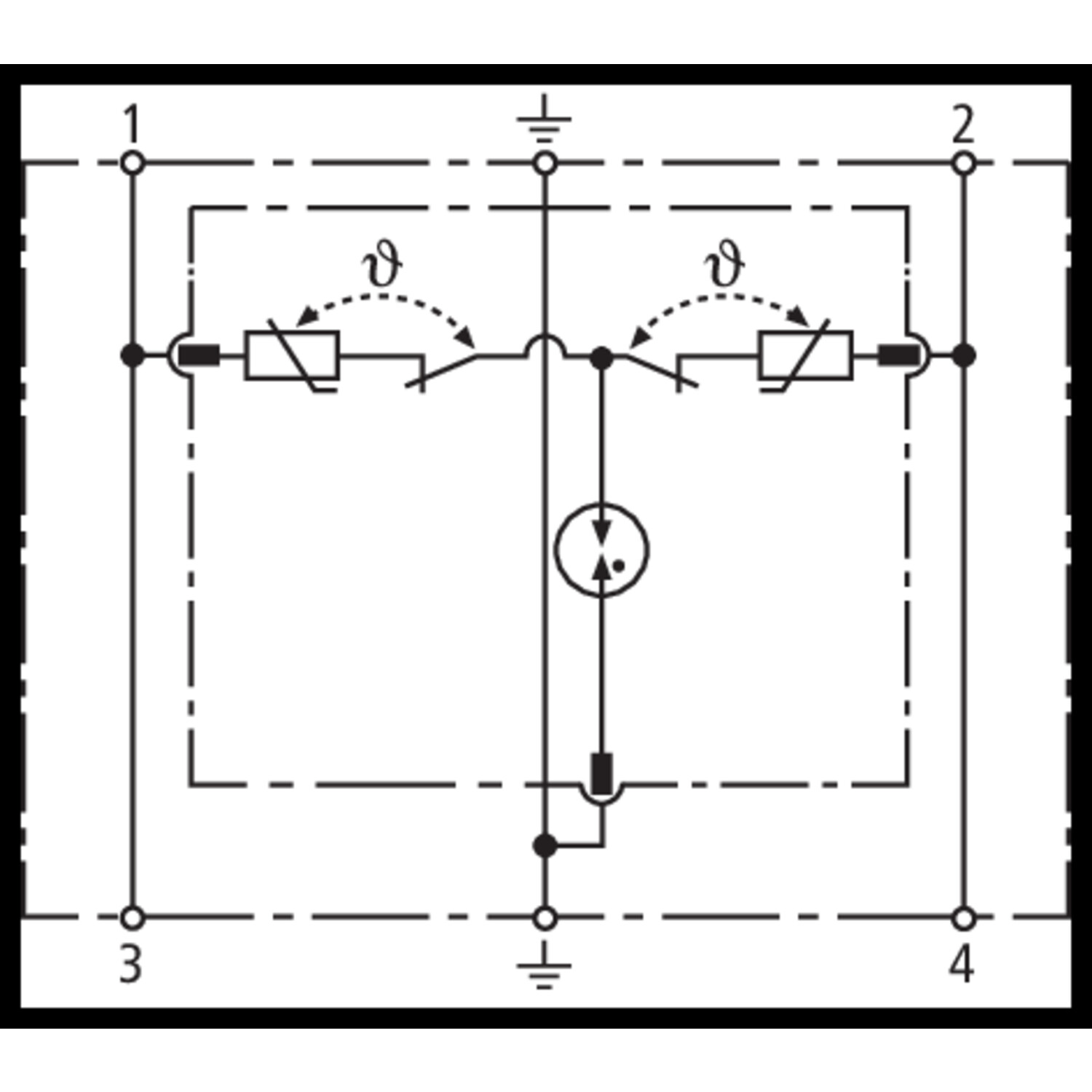

Schaltbild

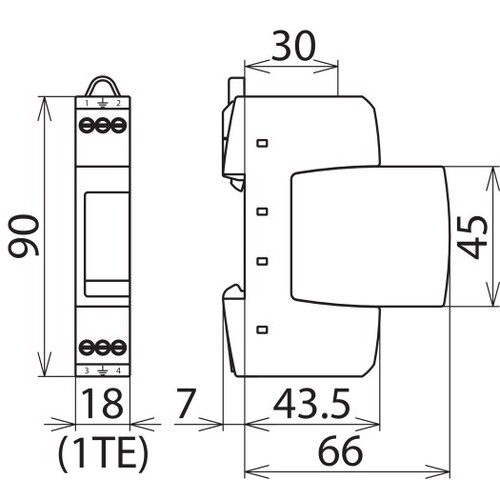

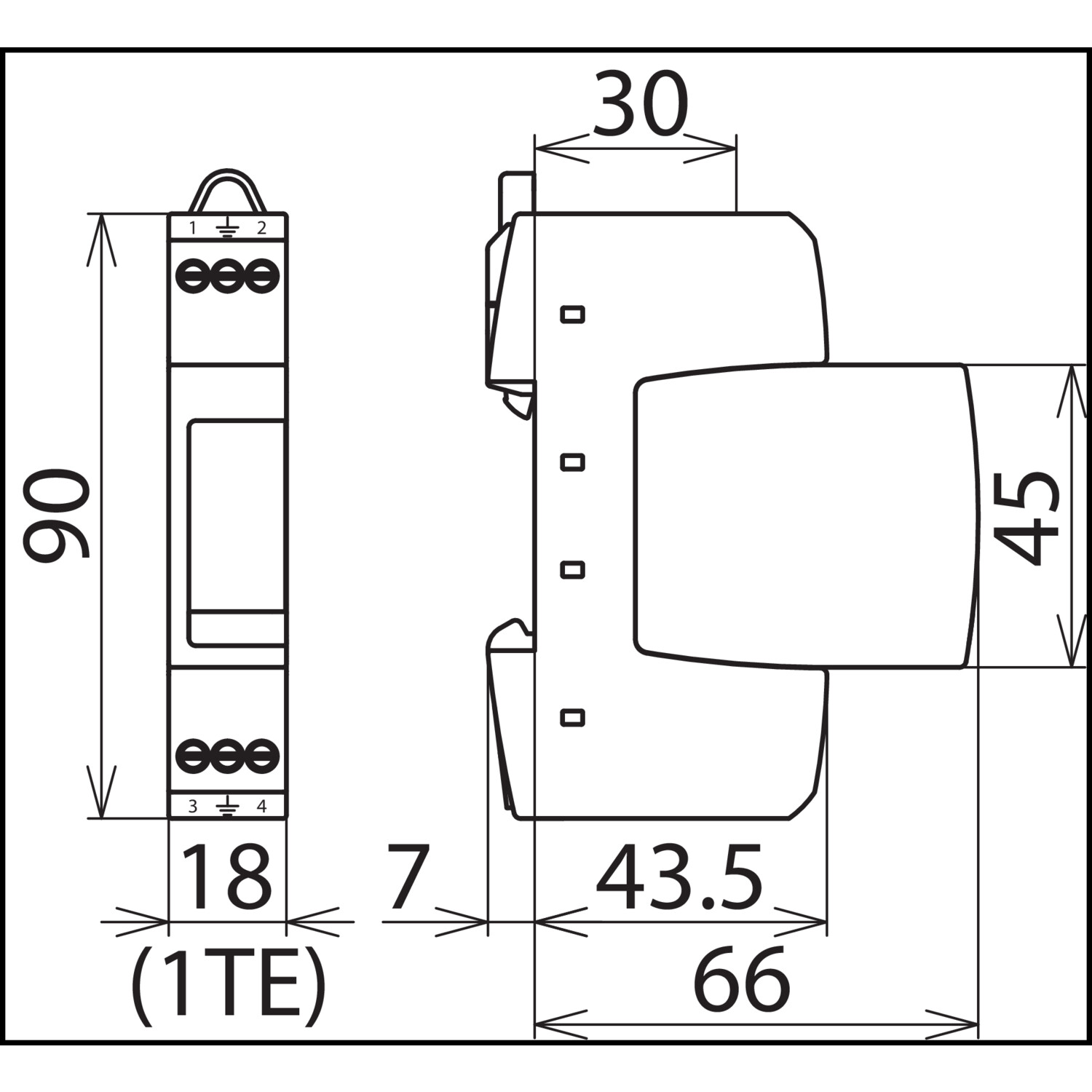

Maßzeichnung

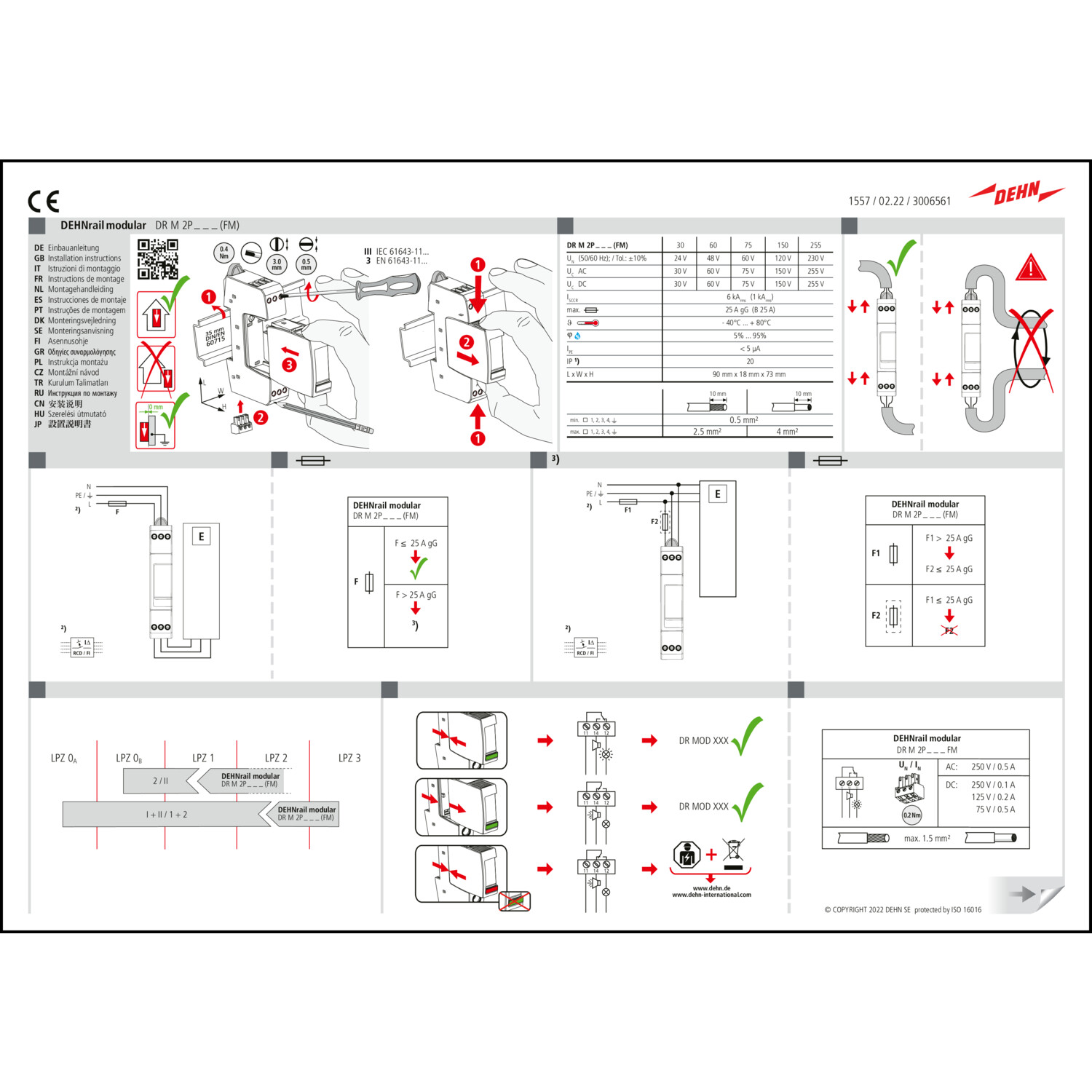

Montageanleitung

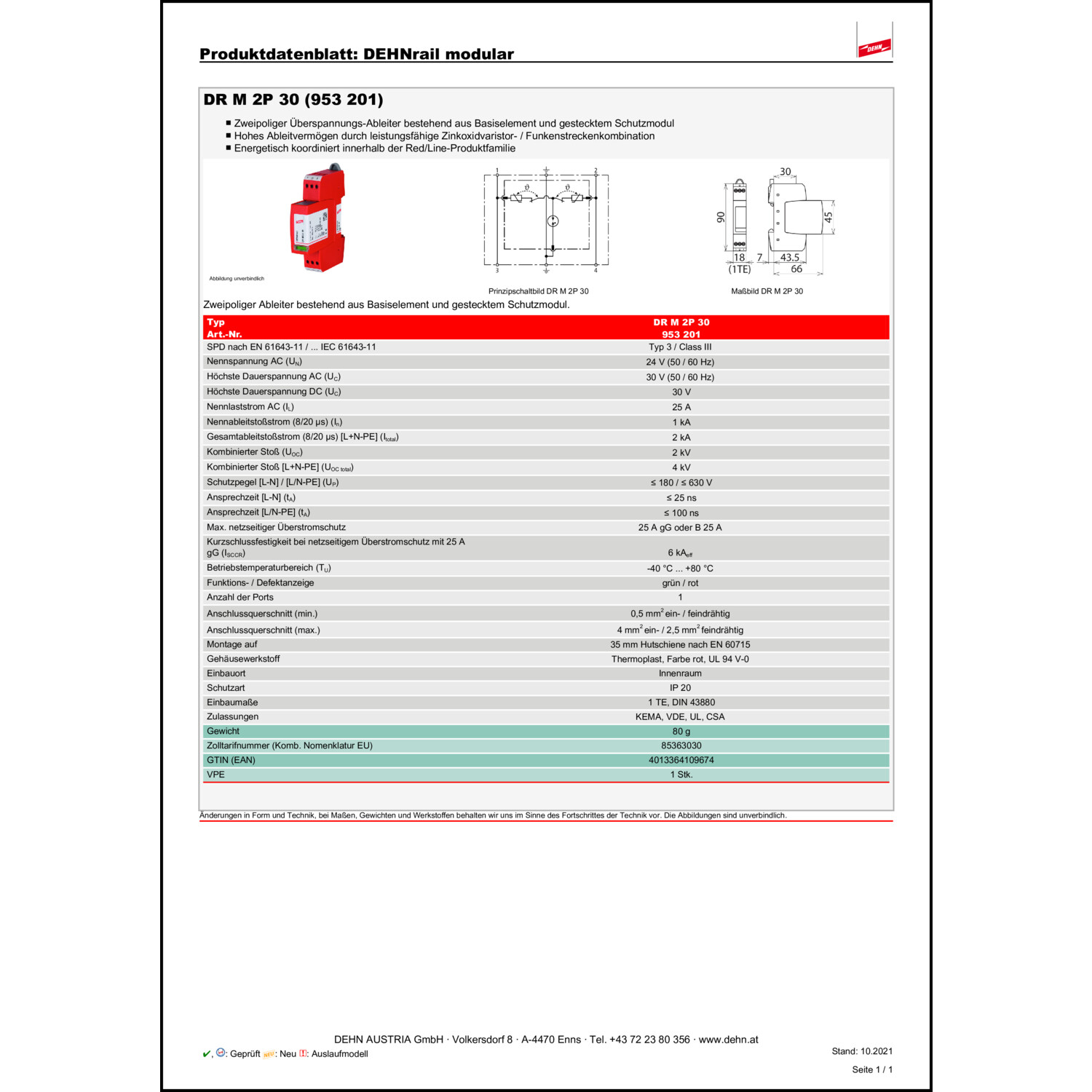

Produktdatenblatt

Katalogseiten

Produktinfos

Nennspannung AC: 24 V
Polzahl: 2
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch
Gesamtableitstoßstrom (8/20) (L+N-PE): 2 kA
Schutzpegel L-PE/N-PE: 0.63 kV
Weitere Details
Höchste Dauerspannung AC: 30 V
Höchste Dauerspannung DC: 30 V
Nennlaststrom: 25 A
Nennableitstoßstrom (8/20) (L-N): 1 kA
Schutzpegel L-N: 0.18 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 2.5 mm²
Prüfklasse Typ 3: Ja
Schutzart (IP): IP20
