924396 DEHN ÜBERSPANNUNGS-SCHUTZ.F.KABEL K.U. UNTERFL.GERÄTED.D,16A,DEHNFLEX M

02135660
1187077
1 Stk
4013364091016
RO
85363010
weitere Infos weitere Infos ausblenden
Dehn
924396
beantwortete(n) Fragen weitere Varianten
Zweipoliger Überspannungsableiter DEHNflex, Typ 3 nach EN 61643-11, mit Überwachungseinrichtung und Abtrennvorrichtung. Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung. Zum Schutz von elektronischen Geräten vor Überspannungen. Zum Einbau in Elektroinstallationssysteme, wie z. B. Unterflursysteme. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsschutz Typ DFL M 255 ist ein kompakter und zuverlässiger Überspannungsableiter, der für den Einsatz in Unterflursystemen, Kabelkanälen und Geräteeinbaudosen konzipiert wurde. Mit einer Nennspannung von 230 V und einem maximalen Ableitstoßstrom von 3 kA bietet er effektiven Schutz für elektronische Geräte gegen Überspannungen. Die Schutzart IP 20 und der Betriebstemperaturbereich von -25 °C bis +40 °C machen ihn ideal für den Innenbereich. Der Überspannungsschutz ist nach EN 61643-11 zertifiziert und bietet eine akustische Defektanzeige sowie eine einfache Installation mit einem kompakten Gehäuse aus Thermoplast. Mit einem Gewicht von nur 32 g ist er leicht und einfach zu integrieren.

Produktinfos

Typ: DFL M 255
Nennspannung AC (UN): 230 V (50/60 Hz)
Höchste Dauerspannung AC (UC): 255 V (50/60 Hz)
Nennableitstoßstrom (8/20 µs) (In): 1,5 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (Itotal): 3 kA
Kombinierter Stoß (UOC): 3 kV
Kombinierter Stoß [L+N-PE] (UOC total): 6 kV
Schutzpegel [L-N] (UP): ≤ 1,25 kV
Schutzpegel [L/N-PE] (UP): ≤ 1,5 kV
Ansprechzeit [L-N] (tA): ≤ 25 ns
Ansprechzeit [L/N-PE] (tA): ≤ 100 ns
Max. netzseitiger Überstromschutz: B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR): 1 kAeff
TOV-Spannung [L-N] (UT) – Charakteristik: 335 V / 5 sec.
TOV-Spannung [L-N] (UT) – Charakteristik: 440 V / 120 min.
TOV-Spannung [L/N-PE] (UT) – Charakteristik: 335 V / 120 min.
TOV-Spannung [L/N-PE] (UT) – Charakteristik: 440 V / 5 sec.
TOV-Spannung [L+N-PE] (UT) – Charakteristik: 1200 V + UREF / 200 ms.
Defektanzeige: Hupe ein
Anzahl der Ports: 1
Betriebstemperaturbereich (TU): -25 °C ... +40 °C
Anschlusslitzen: 1 mm², Länge 120 mm
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-2
Einbauort: Innenraum
Schutzart im eingebauten Zustand: IP 20
Einbaumaße: 30 x 50 x 11 mm
Gewicht: 32 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20241410
Preisanzeige nur nach Anmeldung
20212885
Preisanzeige nur nach Anmeldung
02239407
Preisanzeige nur nach Anmeldung
22900969
Preisanzeige nur nach Anmeldung
20169065
Preisanzeige nur nach Anmeldung
02265531
Preisanzeige nur nach Anmeldung
01223649
Preisanzeige nur nach Anmeldung
01382136
Preisanzeige nur nach Anmeldung
01382129
Preisanzeige nur nach Anmeldung
20073312
Preisanzeige nur nach Anmeldung
02046256
Preisanzeige nur nach Anmeldung
02243719
Preisanzeige nur nach Anmeldung
02224385
Preisanzeige nur nach Anmeldung
01322391
Preisanzeige nur nach Anmeldung
21249243
Preisanzeige nur nach Anmeldung
21249250
Preisanzeige nur nach Anmeldung

Download

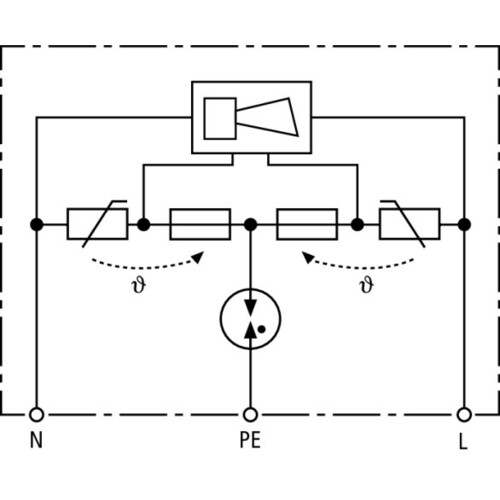

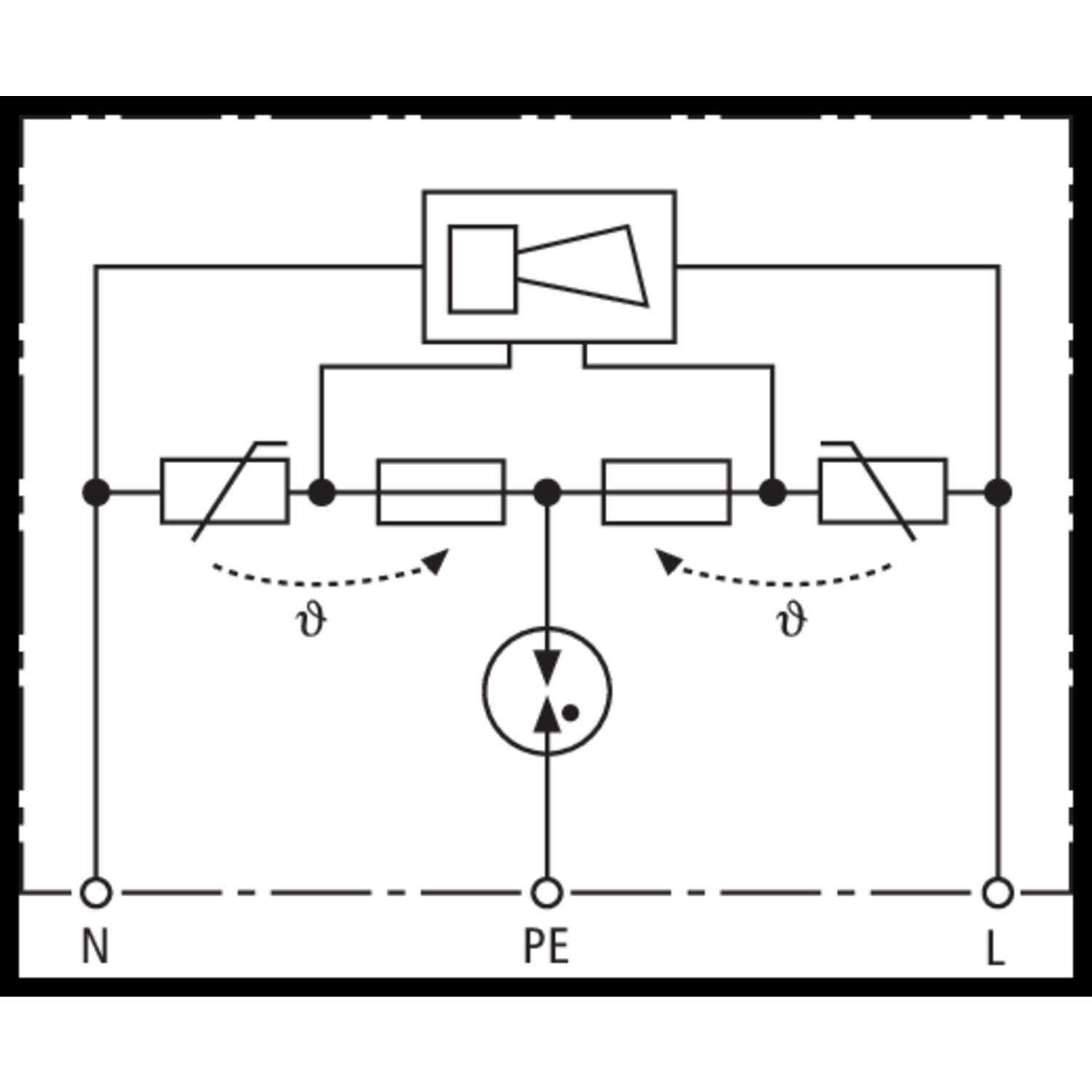

Schaltbild

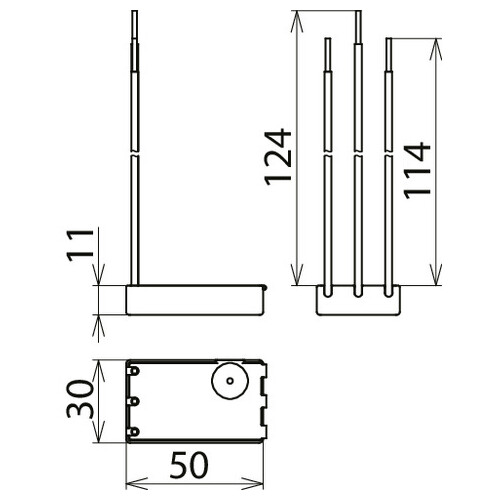

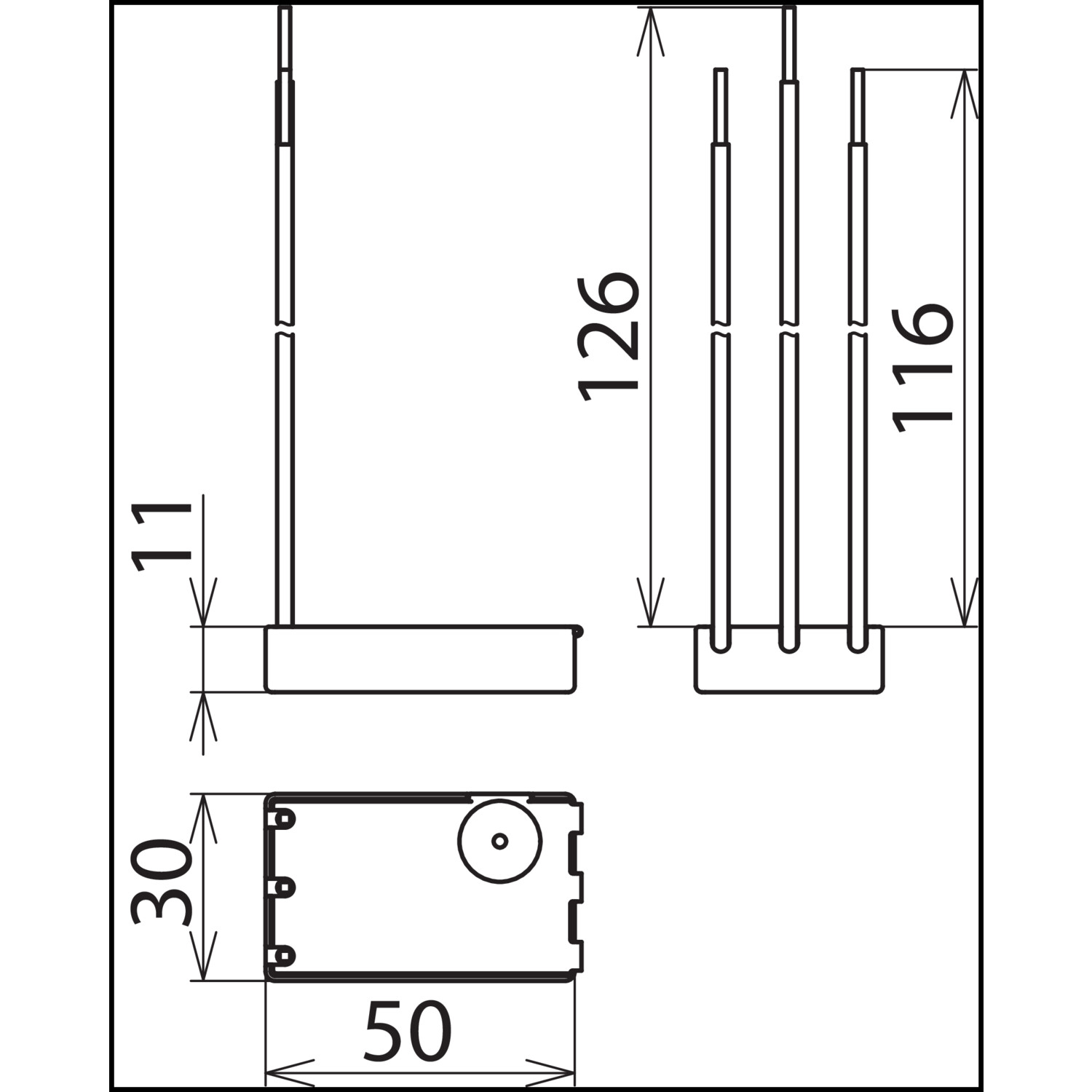

Maßzeichnung

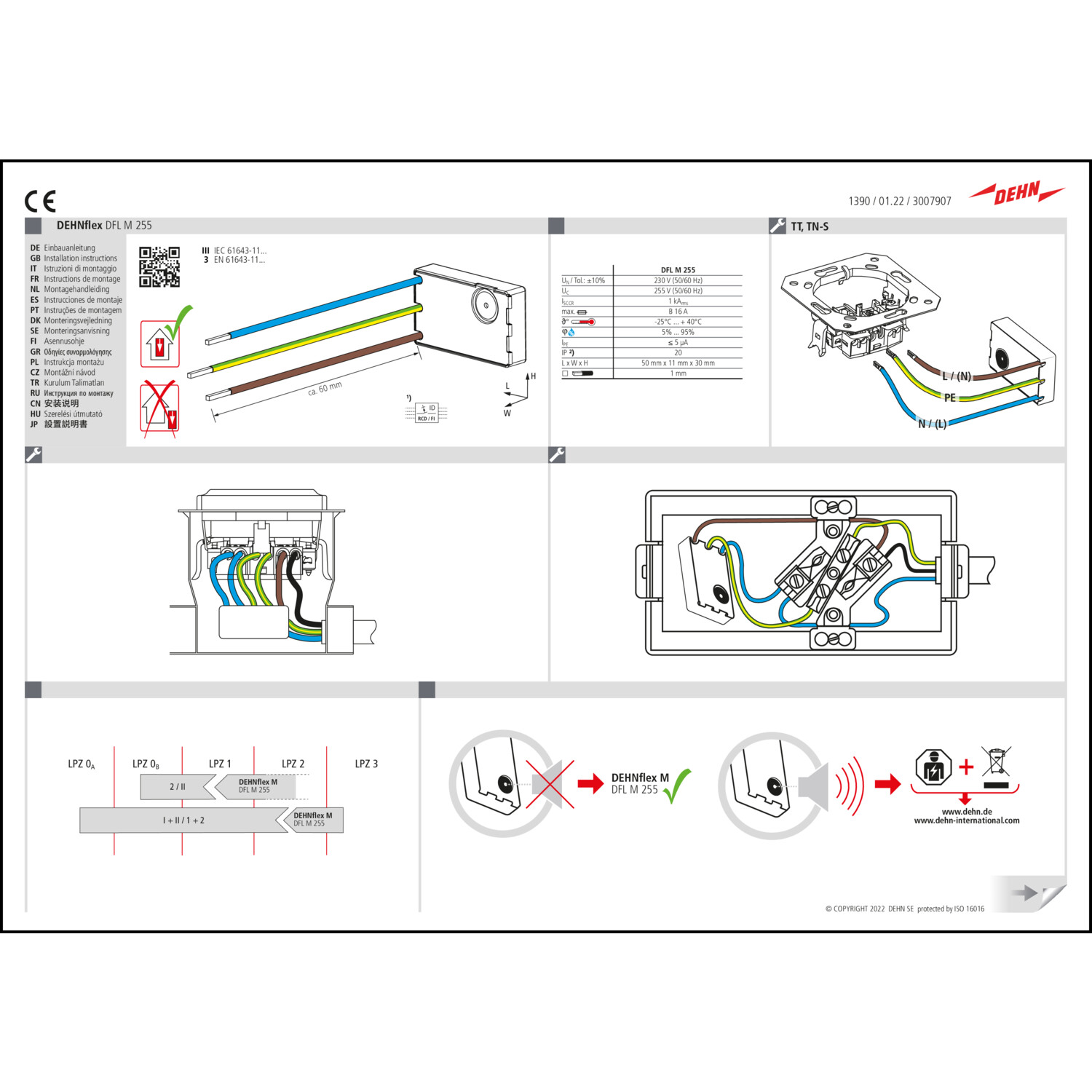

Montageanleitung

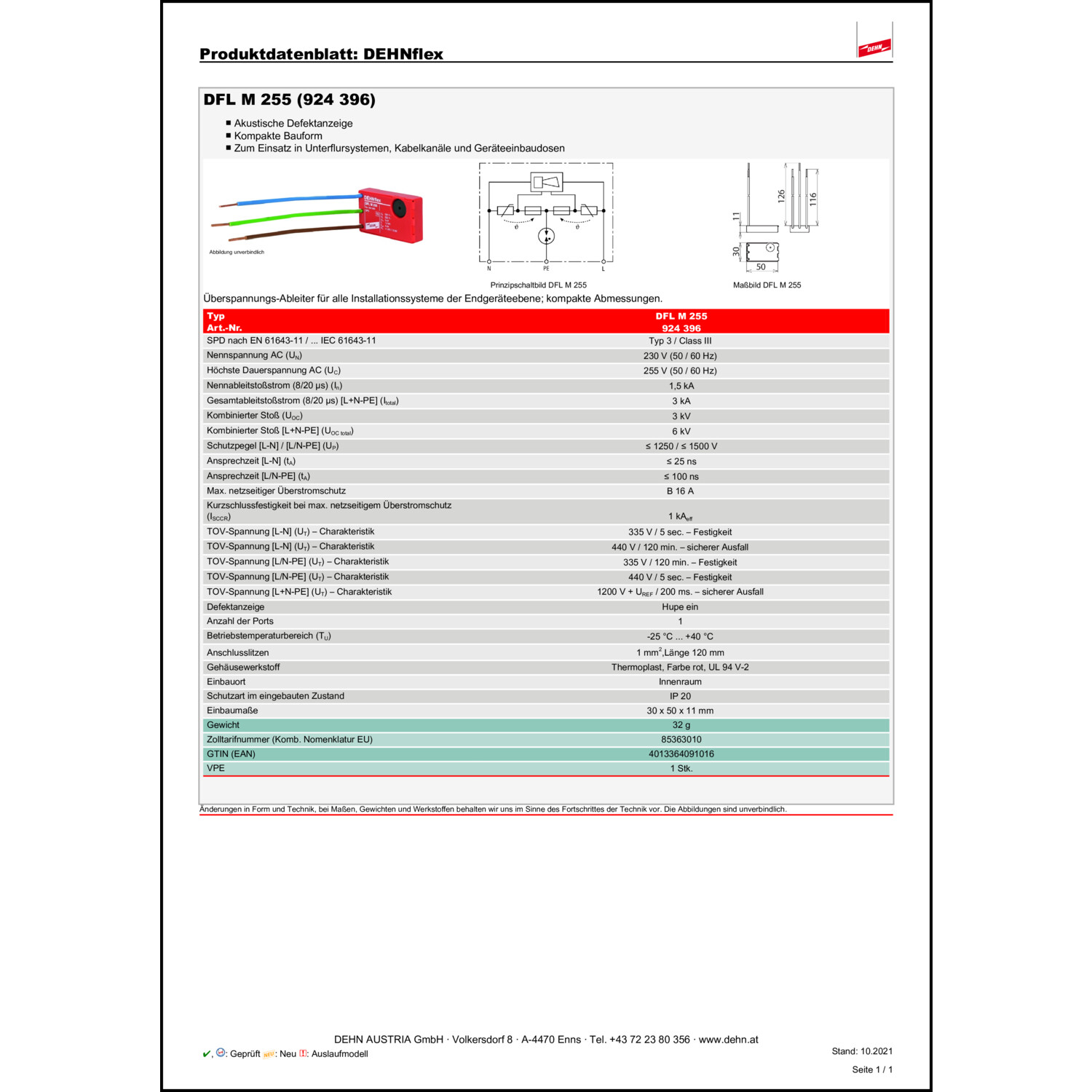

Produktdatenblatt

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Polzahl: 2
Montageart: Kanaleinbau
Signalisierung am Gerät: akustisch
Gesamtableitstoßstrom (8/20) (L+N-PE): 5 kA
Schutzpegel L-PE/N-PE: 1.5 kV
Weitere Details
Höchste Dauerspannung AC: 255 V
Nennableitstoßstrom (8/20) (L-N): 3 kA
Schutzpegel L-N: 1.25 kV
Prüfklasse Typ 3: Ja
Schutzart (IP): IP20
