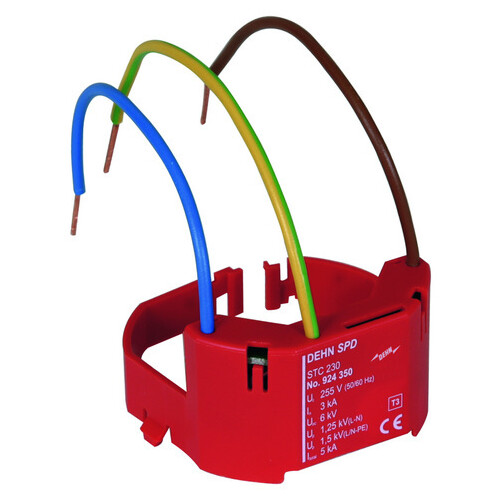

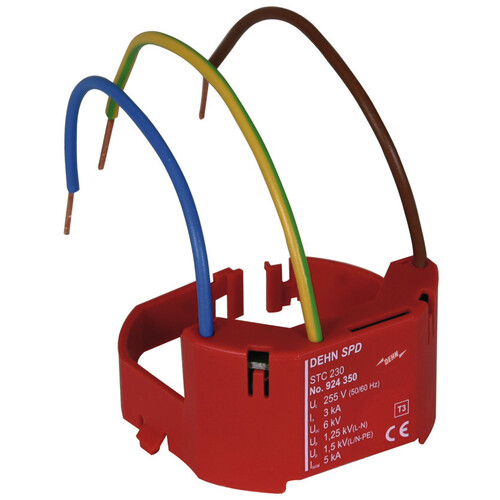

924350 Dehn Überspannungsschutz f. Steckdose STC230

20619893
1187781
1 Stk
4013364076709
DE
85363010
924350
beantwortete(n) Fragen weitere Varianten

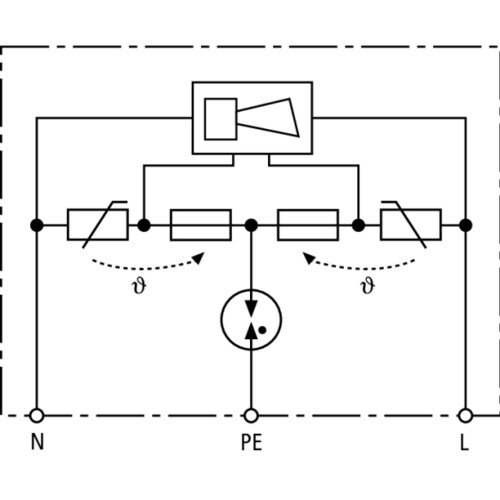

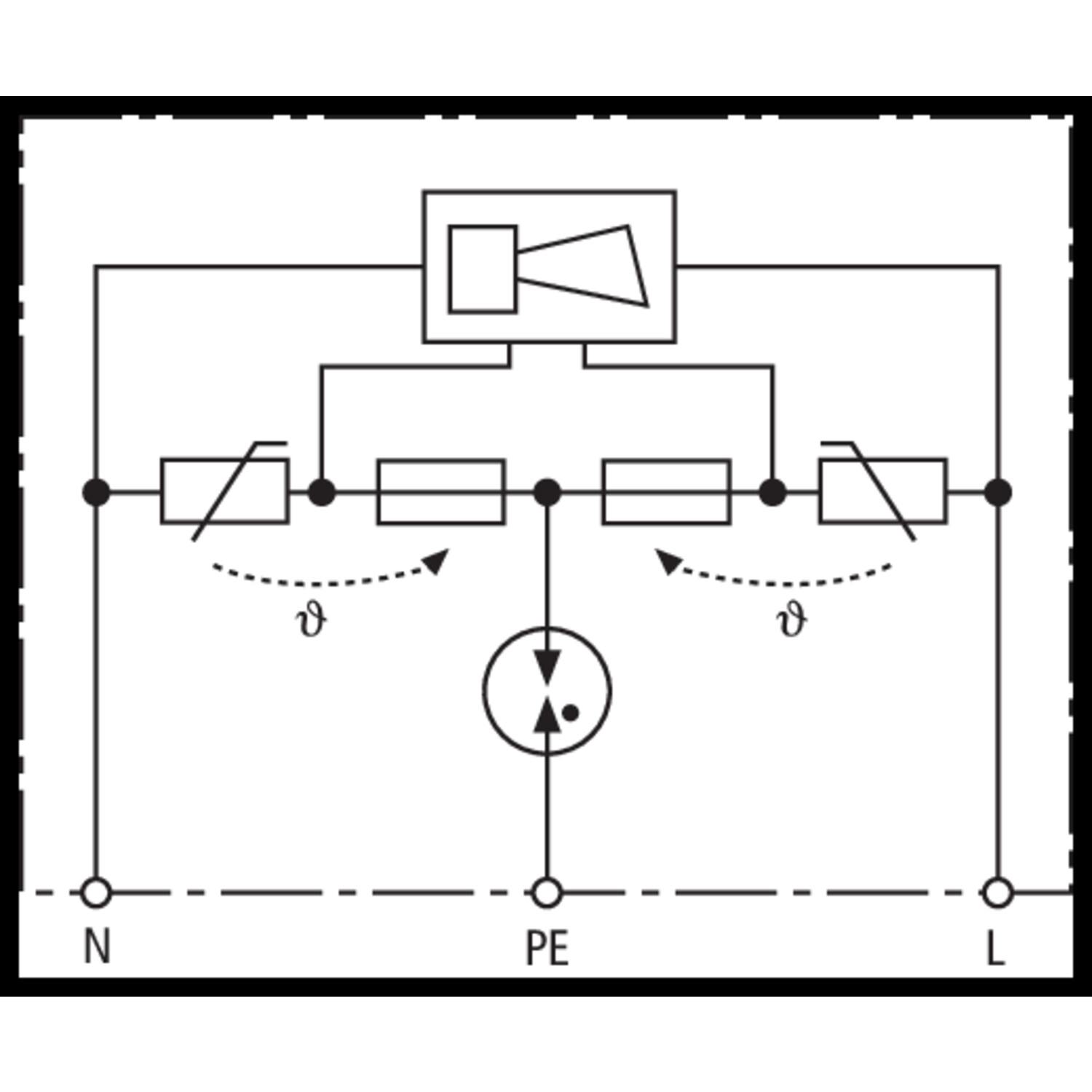

Zweipoliger Überspannungsableiter STC-Modul, Typ 3 nach EN 61643-11, mit Überwachungseinrichtung und Abtrennvorrichtung. Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung. Zum Schutz von elektronischen Geräten vor Überspannungen. Einsetzbar an handelsüblichen Schutzkontakt-Steckdosen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.
Anmerkungen zur LIMMERT-KI

Der Dehn Überspannungsschutz STC 230 ist ein zuverlässiger zweipoliger Überspannungsableiter, der speziell für den Einsatz in standardisierten Schutzkontakt-Steckdosen entwickelt wurde. Mit einer Nennspannung von 230 V und einem maximalen Betriebsspannungswert von 255 V bietet er umfassenden Schutz für elektronische Geräte vor Überspannungen. Der Überspannungsschutz erfüllt die Anforderungen der Norm EN 61643-11 und ist mit einer akustischen Signalisierung ausgestattet, die bei einem Fehler aktiviert wird. Mit einem Gesamtableitstrom von 5 kA und einem Schutzpegel von bis zu 1,5 kV gewährleistet er eine hohe Sicherheit. Der Temperaturbereich von -25 °C bis +40 °C ermöglicht den Einsatz in verschiedenen Umgebungen. Die kompakte Bauweise mit den Abmessungen 54 x 54 x 32 mm macht die Installation einfach und flexibel.

Produktinfos

Nennspannung (AC): 230 V
Maximale Betriebsspannung (AC): 255 V
Nennableitstrom (8/20 µs): 3 kA
Gesamtableitstrom (8/20 µs) [L+N-PE]: 5 kA
Kombinationswelle (UOC): 6 kV
Kombinationswelle [L+N-PE] (UOC gesamt): 10 kV
Schutzpegel [L-N] / [L/N-PE] (UP): ≤ 1250 / ≤ 1500 V
Reaktionszeit [L-N] (tA): ≤ 25 ns
Reaktionszeit [L/N-PE] (tA): ≤ 100 ns
Max. Netzseitiger Überstromschutz: B 16 A
Kurzschlussfestigkeit für max. Netzseitigen Überstromschutz (ISCCR): 1 kArms
Temporäre Überspannung (TOV) [L-N] (UT) – Charakteristik: 335 V / 5 sec. – withstand
Temporäre Überspannung (TOV) [L-N] (UT) – Charakteristik: 440 V / 120 min. – safe failure
Betriebstemperaturbereich (TU): -25 °C ... +40 °C
Anzahl der Anschlüsse: 1
Kabelquerschnitt: 1 mm², 120 mm lang
Montageart: Wandsteckdose
Gehäusematerial: Thermoplast, rot, UL 94 V-2
Schutzart des Geräts: IP 20

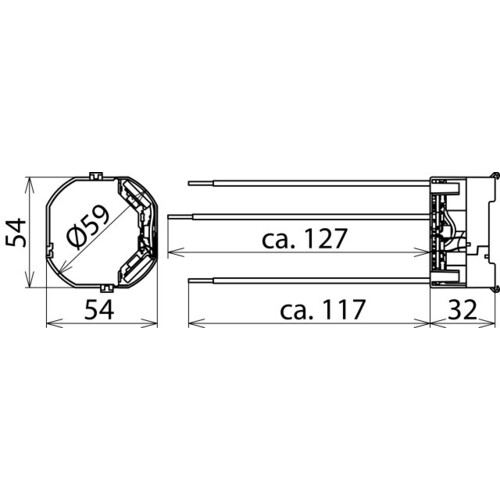

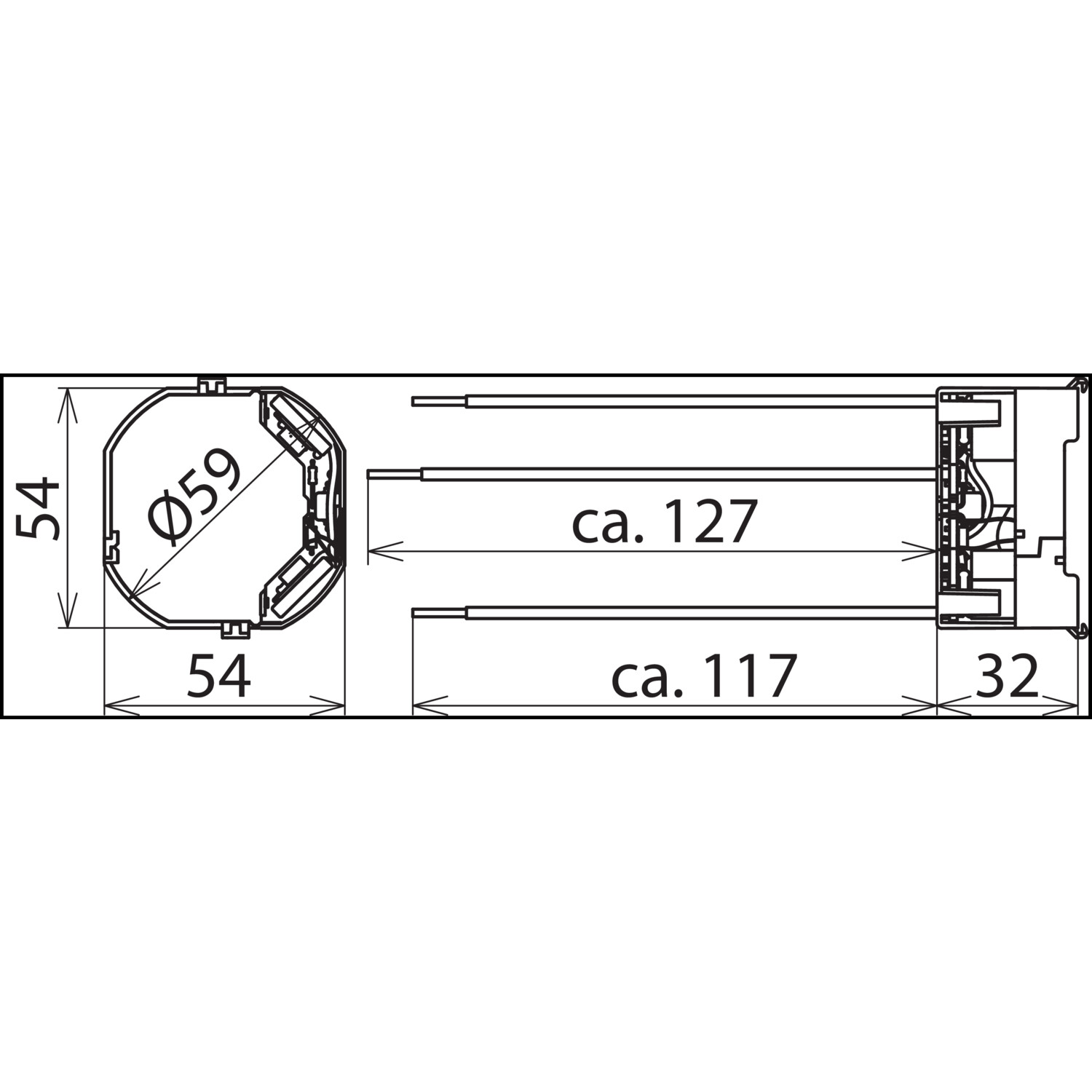

Abmessungen: 54 x 54 x 32 mm
Gewicht: 34 g

STC-Modul

  • Nennspannung: 230 V
  • Höchste Dauerspannung: 255 V
  • Anzahl der Ports: 1
  • Defektanzeige: Hupe ein
  • Montage auf: handelsübliche Schutzkontakt-Steckdose
  • Einbauort: Innenraum
  • Schutzart in eingebauten Zustand: IP 20
  • Gewicht: 34g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Polzahl: 2
Montageart: Wandsteckdose
Signalisierung am Gerät: akustisch
Gesamtableitstoßstrom (8/20) (L+N-PE): 5 kA
Schutzpegel L-PE/N-PE: 1.5 kV
Weitere Details
Höchste Dauerspannung AC: 255 V
Nennableitstoßstrom (8/20) (L-N): 3 kA
Schutzpegel L-N: 1.25 kV
Prüfklasse Typ 3: Ja
Schutzart (IP): IP20
