909230 Dehn DPRO 230-Protector Zwischen- stecker Endgerät Überspannungsschutz

20073858
4917463
1 Stk
4013364117686
CN
85363010
weitere Infos weitere Infos ausblenden
Dehn
909230
beantwortete(n) Fragen weitere Varianten

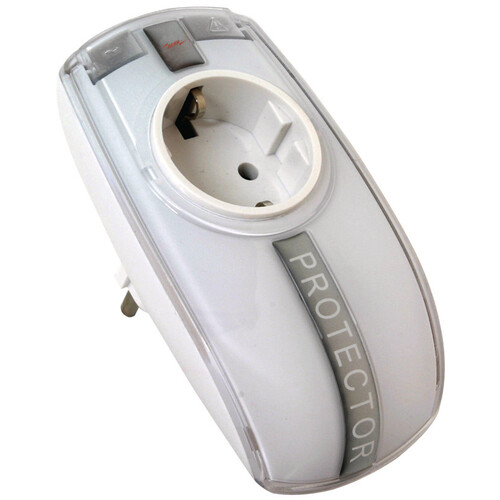

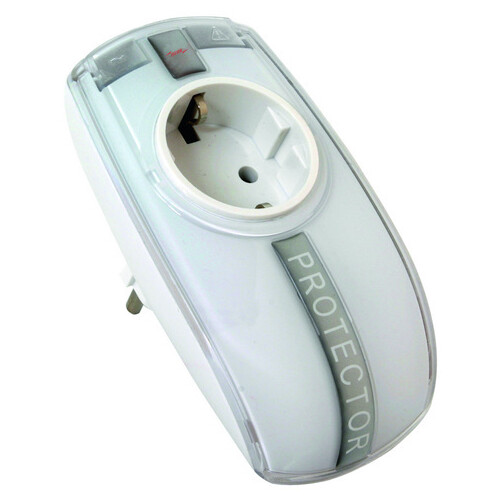

Überspannungsableiter DPRO 230-Protector, Typ 3 nach EN 61643-11, mit Überwachungseinrichtung und Abtrennvorrichtung. Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung. Adaptergeräte zum Schutz der Netzversorgung von elektronischen Geräten vor transienten Überspannungen sowie hochfrequenten Störspannungen (DEHNpro 230 F-Protector). Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der DEHN DPRO 230-Protector ist ein hochentwickelter Überspannungsschutz, der speziell für den Einsatz in elektrischen Systemen konzipiert wurde. Mit einer Nennspannung von 230 V und einem Nennlaststrom von 16 A schützt er Ihre elektronischen Geräte zuverlässig vor transienten Überspannungen und hochfrequenten Störspannungen. Der Schutzpegel von ≤ 1,25 kV [L-N] und ≤ 1,5 kV [L/N-PE] sorgt für höchste Sicherheit. Die integrierte optische Funktionsanzeige (grün) und Defektanzeige (rot) ermöglicht eine einfache Überwachung des Gerätezustands. Die Bauweise mit einer Kindersicherung und der Schutzart IP 20 macht ihn ideal für den Innenbereich. Mit einem kompakten Design von 126 x 69 x 41 mm und einem Gewicht von nur 190 g ist der DPRO 230-Protector eine ausgezeichnete Wahl für den Blitzschutz in modernen elektrischen Anlagen.

Produktinfos

Überspannungsschutz: Typ 3 nach EN 61643-11
Nennspannung AC (UN): 230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
Nennlaststrom AC (IL): 16 A
Nennableitstoßstrom (8/20 µs) (In): 3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (Itotal): 5 kA
Kombinierter Stoß (UOC): 6 kV
Kombinierter Stoß [L+N-PE] (UOC total): 10 kV
Schutzpegel [L-N] (UP): ≤ 1,25 kV
Schutzpegel [L/N-PE] (UP): ≤ 1,5 kV
Ansprechzeit [L-N] (tA): ≤ 25 ns
Ansprechzeit [L/N-PE] (tA): ≤ 100 ns
Maximaler netzseitiger Überstromschutz: B 16 A
Kurzschlussfestigkeit (ISCCR): 1 kAeff
Betriebstemperaturbereich (TU): -25 °C ... +40 °C
Montageart: Adapter
Gehäusewerkstoff: Thermoplast, reinweiß, UL 94 V-2
Einbauort: Innenraum
Schutzart: IP 20
Einbaumaße: 126 x 69 x 41 mm
Gewicht: 190 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02032935
Preisanzeige nur nach Anmeldung
01038682
Preisanzeige nur nach Anmeldung
20213697
Preisanzeige nur nach Anmeldung
20073312
Preisanzeige nur nach Anmeldung
20619893
Preisanzeige nur nach Anmeldung
02153951
Preisanzeige nur nach Anmeldung
02153972
Preisanzeige nur nach Anmeldung
02084294
Preisanzeige nur nach Anmeldung
02057435
Preisanzeige nur nach Anmeldung
02108185
Preisanzeige nur nach Anmeldung
21041573
Preisanzeige nur nach Anmeldung
02117467
Preisanzeige nur nach Anmeldung
01315601
Preisanzeige nur nach Anmeldung
02117488
Preisanzeige nur nach Anmeldung

Download

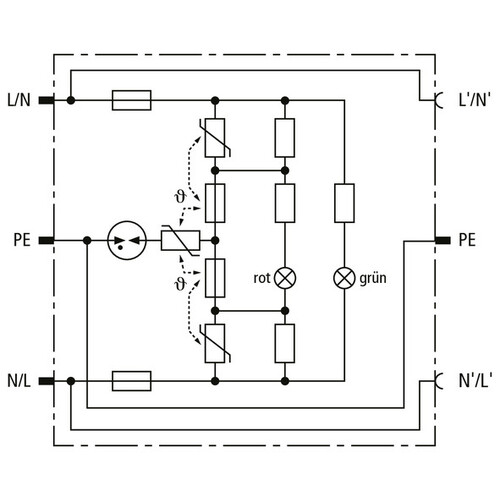

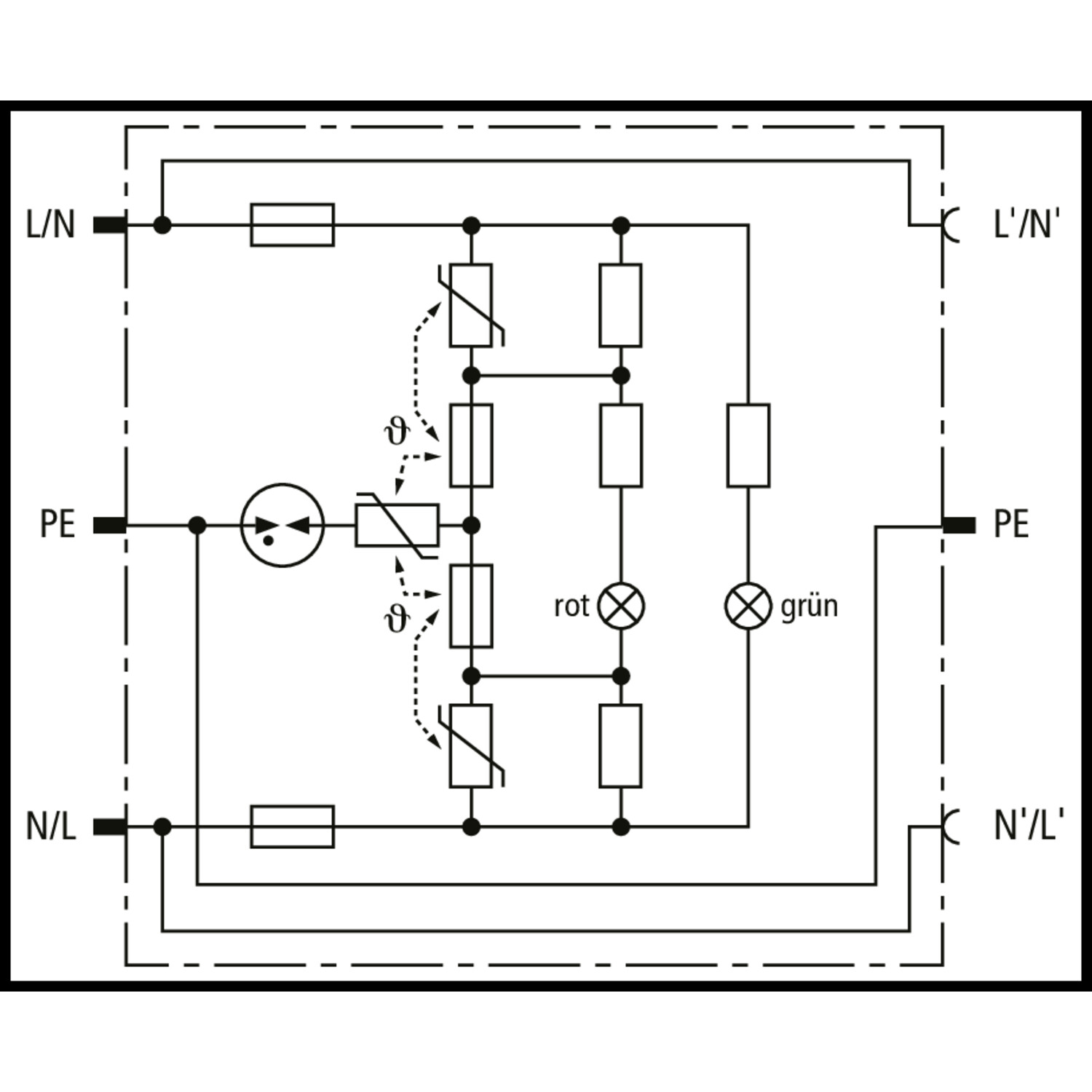

Schaltbild

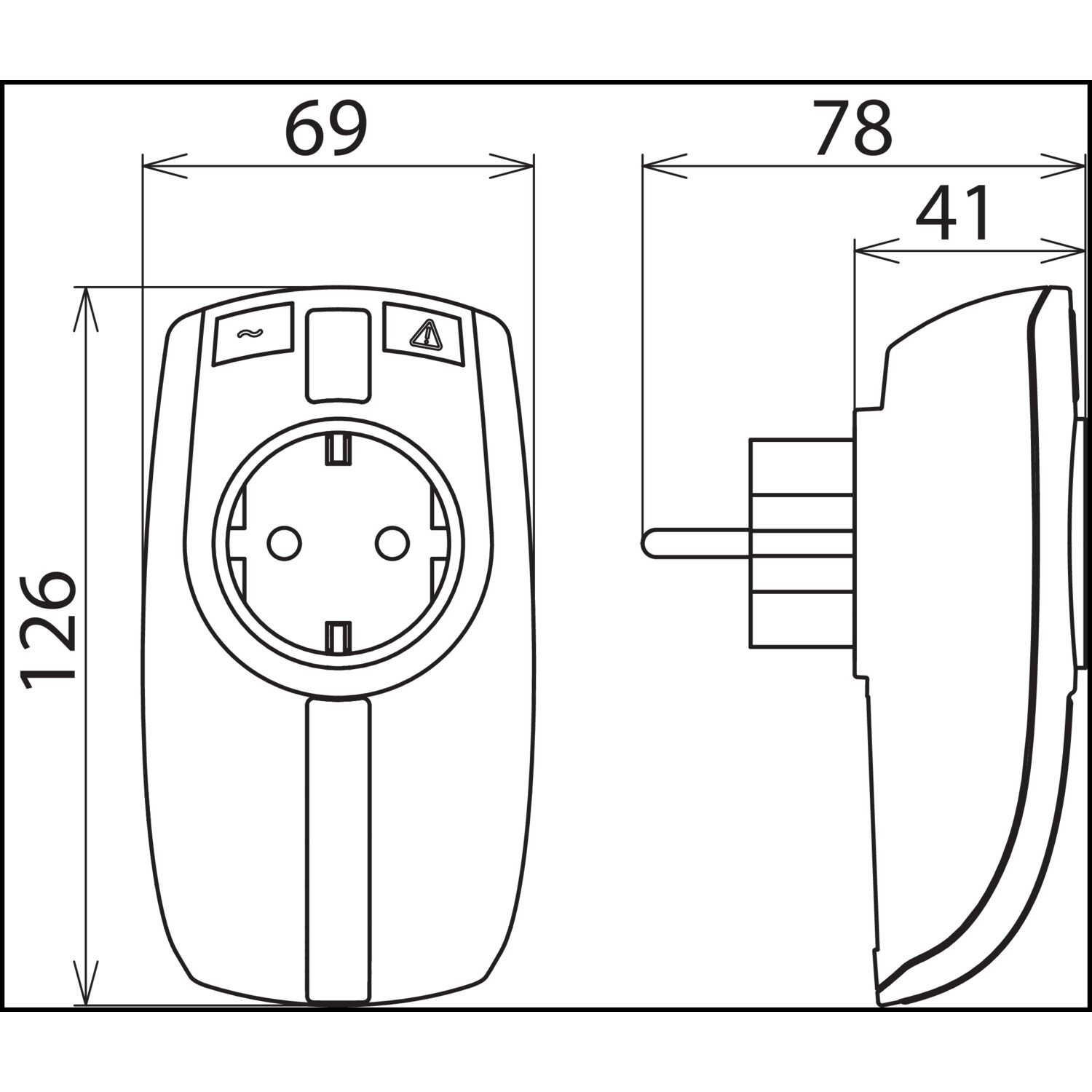

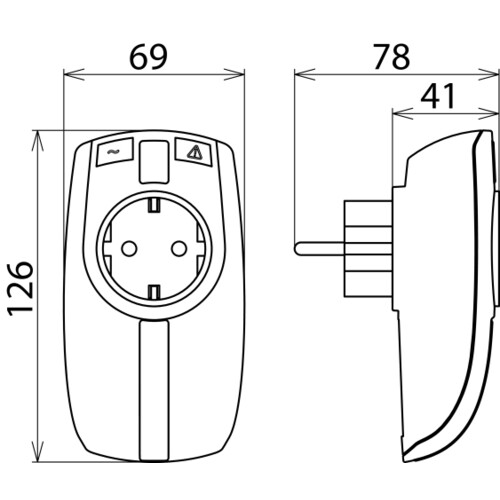

Maßzeichnung

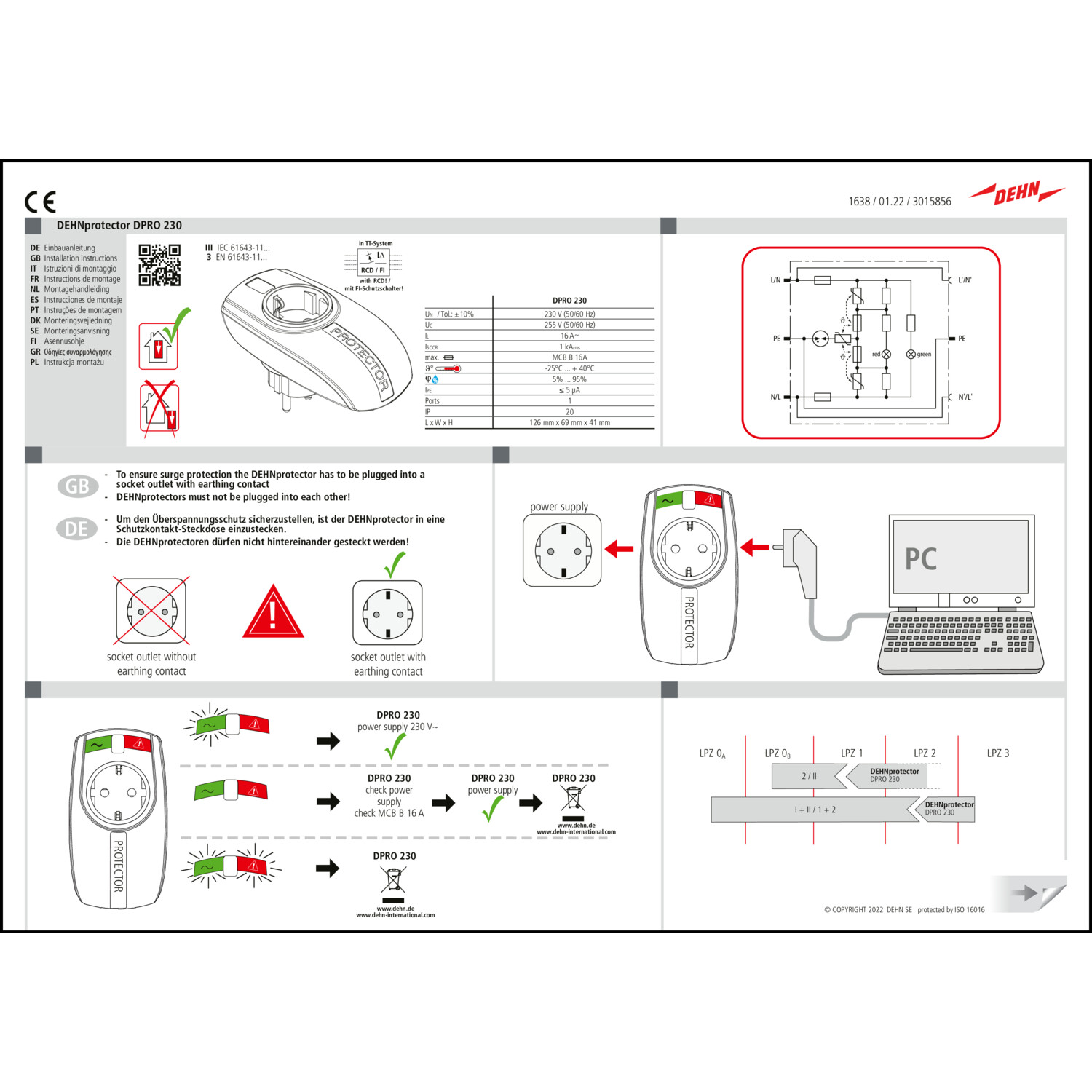

Montageanleitung

Produktdatenblatt

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Montageart: Adapter
Signalisierung am Gerät: optisch
Gesamtableitstoßstrom (8/20) (L+N-PE): 5 kA
Schutzpegel L-PE/N-PE: 1.5 kV
Weitere Details
Höchste Dauerspannung AC: 255 V
Nennlaststrom: 16 A
Nennableitstoßstrom (8/20) (L-N): 3 kA
Schutzpegel L-N: 1.35 kV
Prüfklasse Typ 3: Ja
Schutzart (IP): IP20
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 16
