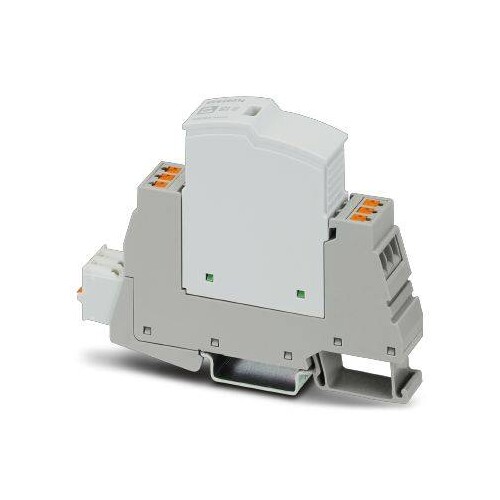

2907926 Phoenix Überspannungsschutzgerät Typ 3

30236333
1555784
5 Stk
DE
85363030
Überspannungsschutz Typ 3, bestehend aus Schutzstecker und Basiselement, mit integrierter Statusanzeige und Fernmeldung für einphasige Stromversorgungsnetze. Nennspannung: 60 V AC/DC
Anmerkungen zur LIMMERT-KI

Das Phoenix Überspannungsschutzgerät Typ 3 (PLT-SEC-T3-60-FM-PT) bietet umfassenden Schutz für einphasige Stromversorgungsnetze mit einer Nennspannung von 60 V AC/DC. Mit kompakten Abmessungen von 101 mm Höhe, 17,7 mm Breite und 74,5 mm Tiefe (inkl. DIN-Schiene) ist es einfach zu installieren und zu warten. Das Gerät ist für Betriebstemperaturen von -40 °C bis 80 °C ausgelegt und bietet eine Schutzart von IP20. Dank der Push-in Verbindungstechnik ist eine schnelle und werkzeuglose Installation möglich. Es schützt vor Überspannungen durch mehrere Schutzschaltungen (L-N, L-PE, N-PE) und hat eine Reaktionszeit von ≤ 25 ns. Das Gehäusematerial aus PA 6.6-FR sorgt für eine hohe Flammwidrigkeit (V-0). Dieses Gerät ist ideal für industrielle Anwendungen, bei denen Zuverlässigkeit und Sicherheit von größter Bedeutung sind.

Produktinfos

Nennspannung: 60 V AC/DC
Höhe: 101 mm
Breite: 17,7 mm
Tiefe: 74,5 mm (inkl. DIN-Schiene 7,5 mm)
Schutzart: IP20
Betriebstemperatur: -40 °C ... 80 °C
Lagertemperatur: -40 °C ... 80 °C
Maximale Höhe: ≤ 2000 m (Betriebsspannung Fernkontakt ≤ 250 V)
Maximale Luftfeuchtigkeit: 5 % ... 95 %
Schock (Betrieb): 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5 ... 500 Hz / 2,5 h / X, Y, Z)
Anzahl der Ports: 1
Montageart: DIN-Schiene: 35 mm
Farbe: lichtgrau RAL 7035
Gehäusematerial: PA 6.6-FR 20% GF
Flammwidrigkeitsklasse nach UL 94: V-0
Schutzschaltung: L-N, L-PE, N-PE
Nennentladungsstrom I (8/20) µs n: 2 kA
Maximale kontinuierliche Spannung U C: 80 V AC/DC
Maximaler Backup-Schutzschalter: 32 A (gG / B / C)
Reaktionszeit t (L-N) A: ≤ 25 ns
Reaktionszeit t (L-PE) A: ≤ 100 ns
Reaktionszeit t (N-PE) A: ≤ 100 ns

Überspannungsschutzgerät Typ 3

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Produkttyp: Geräteschutz
  • Polzahl: 2
  • Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
  • Schaltfunktion: Wechsler
  • Betriebsspannung: 250 V AC
  • Anschlussart: Push-in-Anschluss
  • Maße: B 17,7 x H 101 x T 74,5 mm
  • Hellgrau / verkehrsgrau
  • Höchste Dauerspannung: 80 V AC
  • Schutzart: IP 20
  • Montageart: Tragschiene 35 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 60 V
    Nennspannung DC: 60 V
    Polzahl: 2
    Mit Fernmeldekontakt: Ja
    Montageart: sonstige
    Signalisierung am Gerät: optisch
    Schutzpegel: 0.48 kV
    Gesamtableitstoßstrom (8/20) (L+N-PE): 2 kA
    Schutzpegel L-PE/N-PE: 0.8 kV
    Weitere Details
    Höchste Dauerspannung AC: 80 V
    Höchste Dauerspannung DC: 80 V
    Nennlaststrom: 26 A
    Nennableitstoßstrom (8/20) (L-N): 2 kA
    Schutzpegel L-N: 0.48 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²
    Prüfklasse Typ 3: Ja
    Mit Entstörfilter: Nein
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 0.8
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 2
