2801296 Phoenix PT-IQ-PTB-PT

24292304
2835537
1 Stk
4046356766760
DE
85363030
Modul zur Stromversorgung und mehrstufiger, potenzialfreier Fernmeldung der angeschlossenen Überspannungsschutzmodule.
Anmerkungen zur LIMMERT-KI

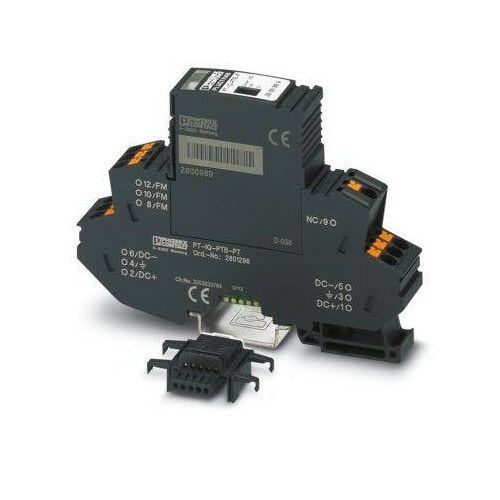

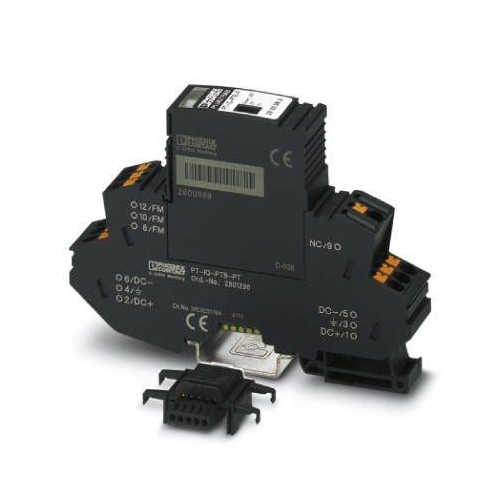

Der Überspannungsschutz-Kontroller PT-IQ-PTB-PT von Phoenix Contact ist ein hochentwickeltes Modul zur Stromversorgung und mehrstufigen, potenzialfreien Fernmeldung von Überspannungsschutzmodulen. Mit kompakten Abmessungen von 109,3 mm Höhe, 17,7 mm Breite und 77,5 mm Tiefe ist dieses Modul ideal für die Montage auf Tragschienen. Es unterstützt bis zu 28 Schutzmodule pro Versorgungsmodul und bietet eine Nennspannung von 24 V DC mit einem Betriebsspannungsbereich von 20 V DC bis 30 V DC. Der Kontroller ist für den Betrieb in einem Temperaturbereich von -40 °C bis 70 °C ausgelegt und erfüllt die Schutzart IP20. Mit einem hohen Wartungskomfort und der Möglichkeit, den Stecker impedanzneutral zu ziehen, ist dieses Produkt eine zuverlässige Lösung für die Überwachung von Überspannungsschutzsystemen.

Produktinfos

Höhe: 109,3 mm
Breite: 17,7 mm
Tiefe: 77,5 mm
Teilungseinheit: 1 TE
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung): -40 °C ... 85 °C
Schutzart: IP20
Bauform: Tragschienenmodul zweiteilig steckbar
Nennspannung U N: 24 V DC
Betriebsspannungsbereich: 20 V DC ... 30 V DC
Nennstrom I N (max.): 130 mA (24 V DC)
Nennstrom I N (max.): 160 mA (20 V DC)
Meldung Überspannungsschutz defekt: optisch, mehrstufig
Erforderliche Vorsicherung maximal: 0,4 A (T)
Anschlussart: Push-in-Anschluss
Abisolierlänge: 10 mm
Leiterquerschnitt flexibel min: 0,2 mm²
Leiterquerschnitt flexibel max: 2,5 mm²
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 4 mm²
Betriebsspannung maximal U AC max: 35 V AC (50 - 60 Hz)
Betriebsspannung maximal U DC max: 50 V DC
Betriebsstrom maximal I max (bis 50 °C): 1 A
Betriebsstrom maximal I max (bis 70 °C): 200 mA

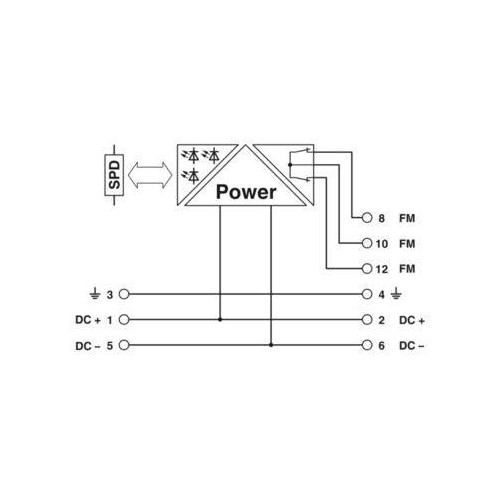

Versorgungs- und Fernmeldemodul

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Schaltfunktion: 2x Öffner
  • Betriebsspannung: 20 V DC – 30 V DC
  • Anschlussart: Push-in-Anschluss
  • Abmessungen: B 17,7 x H 109,3 x T 77,5 mm
  • Farbe: tiefschwarz
  • Material Gehäuse: PA 6.6
  • Schutzart: IP20
  • Tragschiene: 35 mm
