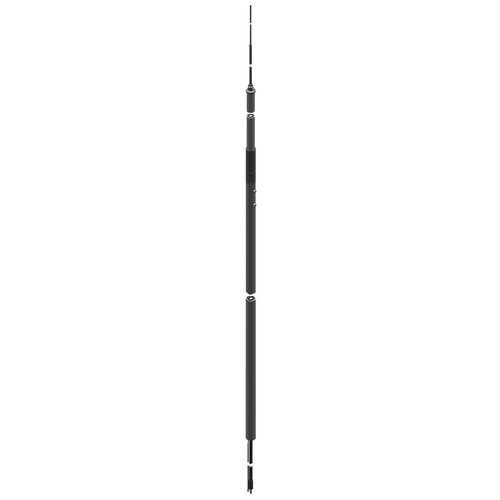

819730 Dehn Fangmast L 11m m. HVI-Leitung

22899170
1748794
1 Stk
4013364243477
DE
85389099
819730
beantwortete(n) Fragen weitere Varianten
Fangmast mit HVI Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung mit einer HVI Leitung (schwarz), mit innenliegendem Endverschluss und einem Erdanschlusselement. Leitungslänge 10 m. Äquivalenter Trennungsabstand s ¿ 75 cm (in Luft), s ¿ 150 cm (fester Baustoff).
Anmerkungen zur LIMMERT-KI

Der Dehn Fangmast L 11m mit HVI-Leitung ist eine hochleistungsfähige Lösung für den Blitzschutz, konzipiert gemäß DIN EN 62305-3. Mit einer Gesamtlänge von 10.800 mm und einer Fangstange aus Aluminium von 3.000 mm bietet er eine zuverlässige Ableitung von Blitzströmen. Der Mast besteht aus einem robusten Stützteils aus GFK und Aluminium sowie einem Mastrohr aus verzinktem Stahl, was ihm eine hohe Stabilität verleiht. Die HVI-Leitung, die mit einem speziellen Mantel ausgestattet ist, verhindert gefährliche Überschläge und ermöglicht eine sichere Ableitung hoher Blitz-Impulsspannungen. Der Fangmast ist für Böen bis zu 166 km/h ausgelegt und wiegt 53 kg, was ihn ideal für den Einsatz in verschiedenen Umgebungen macht. Die Ausführung ist hochspannungsfest isoliert, was zusätzliche Sicherheit gewährleistet.

Produktinfos

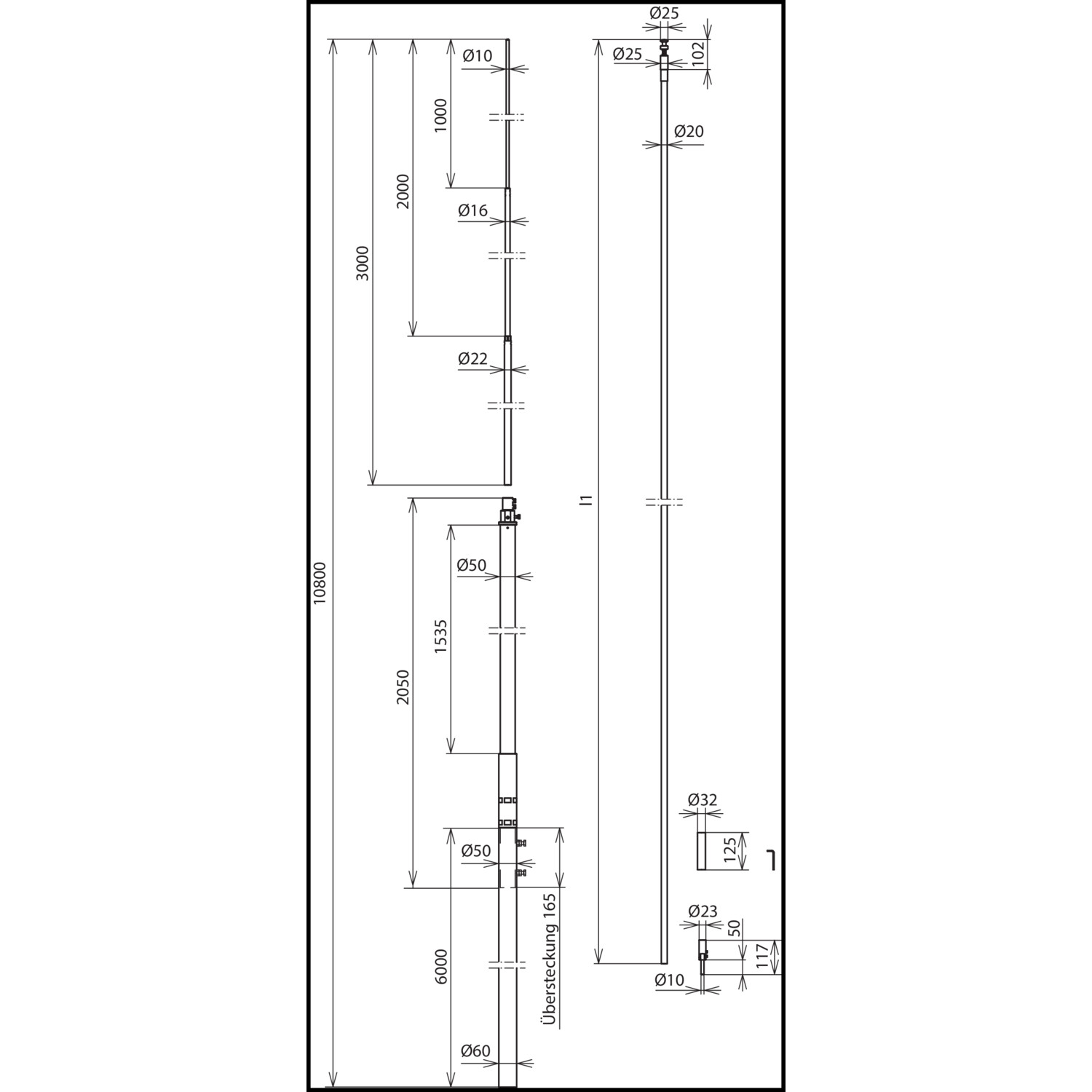

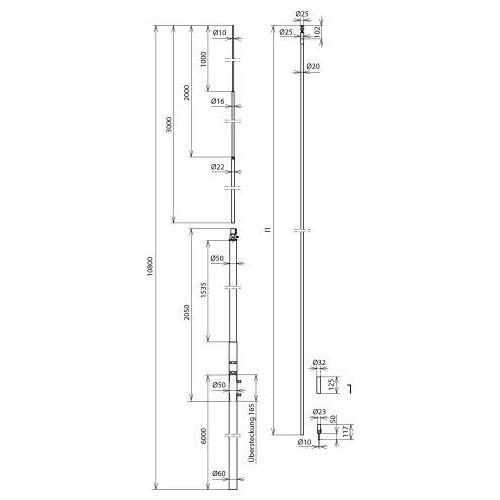

Gesamtlänge des Fangmastes: 10800 mm
Länge der Fangstange: 3000 mm
Material der Fangstange: Aluminium
Länge des Stützteils: 2100 mm
Material des Stützteils: GFK / Aluminium
Länge des Mastrohrs: 6000 mm
Material des Mastrohrs: St/tZn
Durchmesser des Leiters: 20 mm
Farbe des Leiters: schwarz
Material des Leiters: Kupfer
Maximale Böengeschwindigkeit: 166 km/h
Gewicht: 53 kg
Hochspannungsfeste isolierte Ausführung: Ja

Fangmast mir HVI Leitung

  • Fangmastlänge gesamt: 10800 mm
  • Länge Fangstange: 3000 mm
  • Werkstoff Fangstange: Al
  • Länge Stützrohr: 2100 mm
  • Länge Mastrohr: 6000 mm
  • Durchmesser ø Leiter: 20 mm
  • Werkstoff Leiter: Cu
  • Gewicht: 53 kg
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Durchmesser: 10|60 mm
Anschluss: Rundleiter
Ausführung: Fangstange
Werkstoff: Aluminium
Oberflächenschutz: unbehandelt
Hochspannungsfeste isolierte Ausführung: Ja
Weitere Details
Länge: 10800
