819336 Dehn HVI Leitung D 23mm Cu mit Stützrohr

22899058
2017210
1 Stk
4013364241237
DE
85389099
819336
beantwortete(n) Fragen weitere Varianten

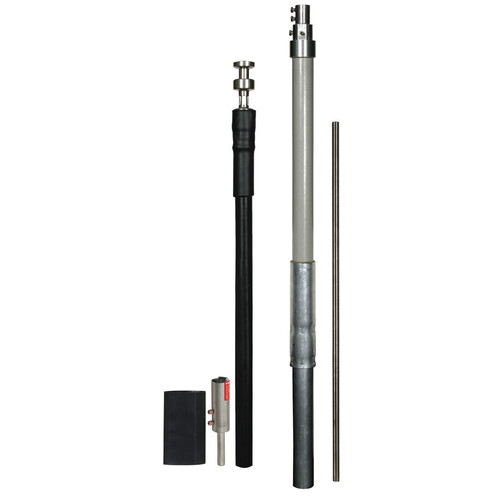

HVI Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI-Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (grau), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 3200 mm) mit Fangspitze (D10 mm Länge 1000 mm) und einem Erdanschlusselement. Äquivalenter Trennungsabstand s ¿ 75 cm (in Luft), s ¿ 150 cm (fester Baustoff).
Anmerkungen zur LIMMERT-KI

Die HVI Leitung D 23 mm Cu mit Stützrohr von Dehn ist eine hochspannungsfeste isolierte Ableitung, die speziell entwickelt wurde, um den Trennungsabstand zu elektrisch leitenden Teilen gemäß DIN EN 62305-3 einzuhalten. Mit einem Außendurchmesser von 50 mm und einem Leiterdurchmesser von 23 mm bietet sie eine robuste und zuverlässige Lösung für Blitzschutzsysteme. Das Stützrohr hat eine Länge von 3200 mm, während der Luftableiter aus rostfreiem Stahl mit einer Länge von 1000 mm gefertigt ist. Die Leitung ist mit einem UV-stabilisierten und witterungsbeständigen Mantel ausgestattet, der eine sichere Ableitung hoher Blitz-Impulsspannungen gewährleistet. Mit einem Gewicht von 9,6 kg und einer maximalen freien Länge von 3500 mm bei Wandmontage ist sie ideal für den Einsatz in anspruchsvollen Umgebungen. Die HVI Leitung ist eine bewährte Wahl für den Schutz von elektrischen Anlagen und Rohrleitungen gegen gefährliche Überschläge.

Produktinfos

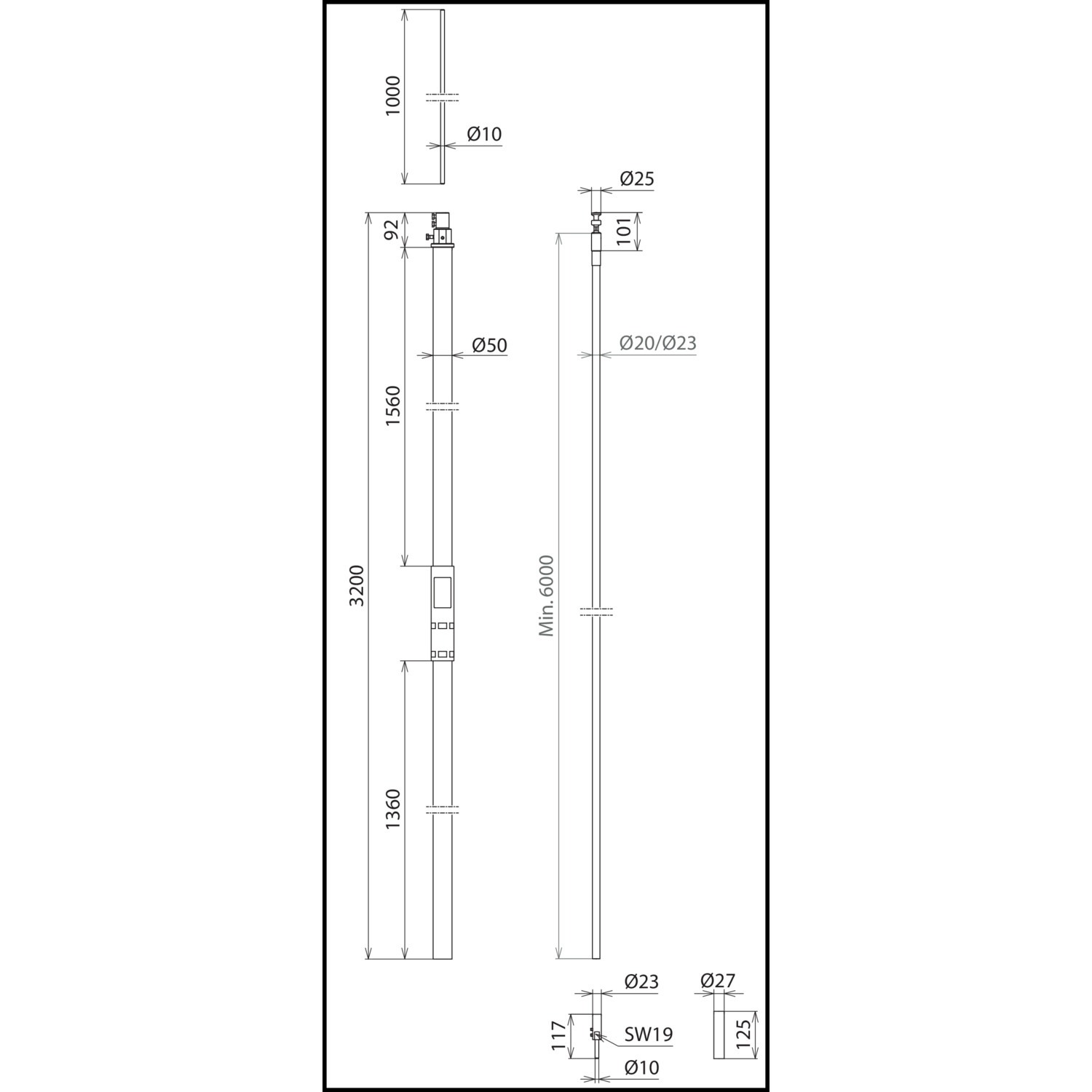

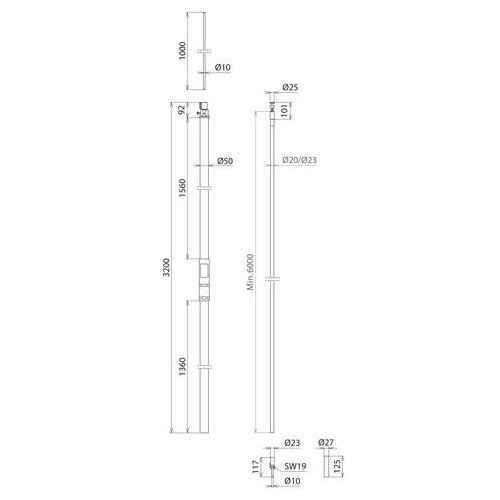

Durchmesser Außen: 50 mm
Durchmesser Leiter: 23 mm
Länge des Stützrohrs: 3200 mm
Länge des Luftableiters: 1000 mm
Material des Luftableiters: StSt
Material des Stützrohrs: GFK / Al
Material des Leiters: Cu
Querschnitt des Kerns: 19 mm²
Isolationsmaterial: PE
Mantelmaterial: PVC
Farbe des Leiters: grau
UV-stabilisiert und witterungsbeständig: Ja
Maximale freie Länge mit Luftableiter (Wandmontage): 3500 mm
Maximale Böengeschwindigkeit (Wandmontage, 1x HVI innen): 237 km/h
Maximale Böengeschwindigkeit (Wandmontage, 1x HVI außen): 225 km/h
Maximale Böengeschwindigkeit (Wandmontage, 4x HVI außen): 197 km/h
Gewicht: 9,6 kg
Äquivalenter Trennungsabstand s (in Luft): ≤ 75 cm

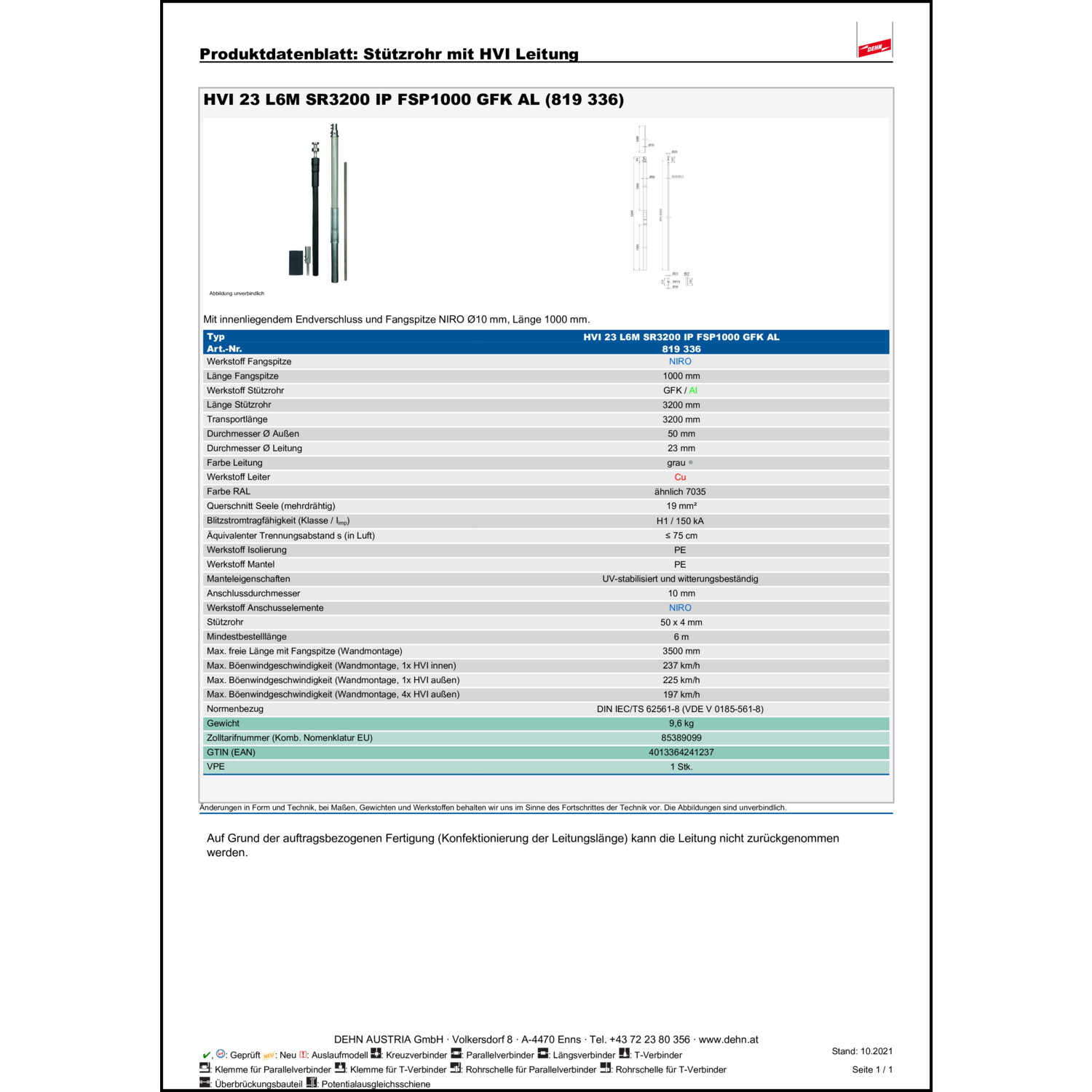

Stützrohr mit HVI Leitung

  • Werkstoff Fangspitze: NIRO
  • Länge Fangspitze: 1000 mm
  • Länge Stützrohr: 3200 mm
  • Durchmesser Außen: 50 mm
  • Farbe: grau
  • Werkstoff Leiter: Cu
  • Werkstoff Anschlusselement: NIRO
  • Werkstoff Isolierung: PE
  • Gewicht: 9,6 kg
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Oberflächenschutz: unbehandelt
Hochspannungsfeste isolierte Ausführung: Ja
Weitere Details
Farbe: grau
Leiterquerschnitt: 19|
Gewicht: 48
Leiterdurchmesser: 5
Leiter-Material: Kupfer
Leiter-Klasse: Kl.1 = eindrähtig
Ummantelungswerkstoff: Polyvinylchlorid (PVC)
Geeignet für Ex-Bereich: Ja
Anzahl der Einzeldrähte: 1
Werkstoff der Isolation: Polyethylen (PE)
Außendurchmesser isolierte Leitung: 23
Max. äquivalenter Trennungsabstand s (in Luft): 0.75
Max. äquivalenter Trennungsabstand s (feste Baustoffe): 1.5
Max. Zugbelastung: 950
