819326 Dehn Rohr L3.2m, FS L1m,HVI D20 sw in ein SET

22899044
2017208
1 Stk
4013364260511
DE
85389099
819326
beantwortete(n) Fragen weitere Varianten

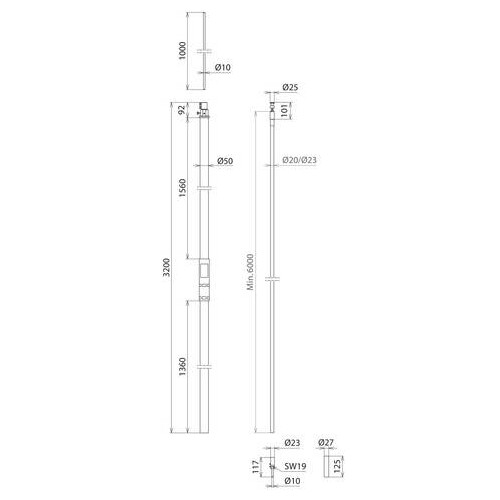

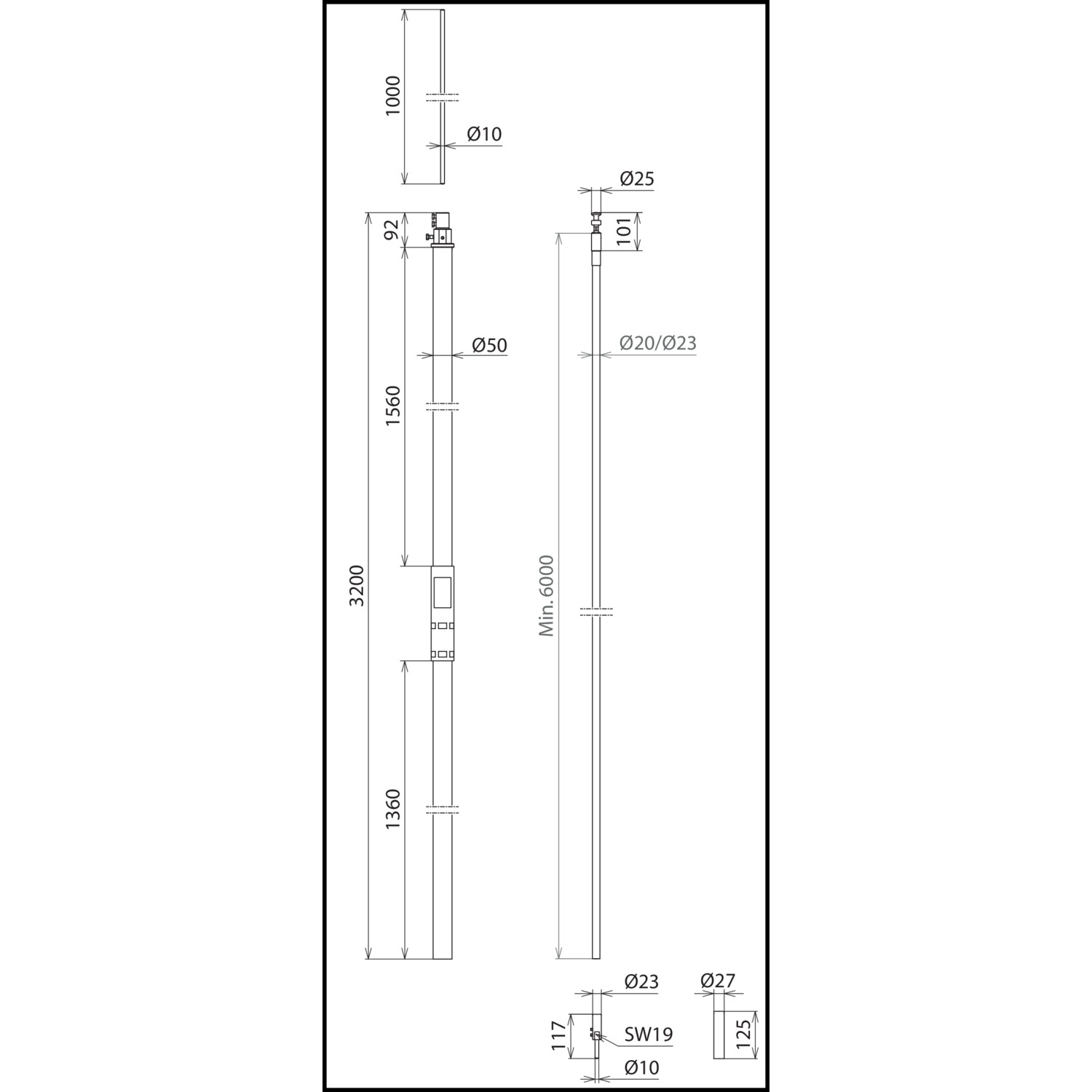

HVI Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI-Leitung (schwarz), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 3200 mm) mit Fangspitze (D10 mm Länge 1000 mm) und einem Erdanschlusselement. Äquivalenter Trennungsabstand s ¿ 75 cm (in Luft), s ¿ 150 cm (fester Baustoff).
Anmerkungen zur LIMMERT-KI

Die HVI Leitung (Hochspannungsfeste isolierte Ableitung) ist eine spezialisierte Lösung zur Einhaltung des Trennungsabstandes zu elektrisch leitenden Teilen gemäß DIN EN 62305-3. Diese Leitung verfügt über eine innere Abdichtung und eine Fangstange aus Edelstahl mit einem Durchmesser von 10 mm und einer Länge von 1000 mm. Das Stützrohr aus GFK und Aluminium hat eine Länge von 3200 mm und einen Außendurchmesser von 50 mm. Der schwarze Leiter aus Kupfer hat einen Querschnitt von 19 mm² und ist mit einer PE-Isolierung und PVC-Ummantelung ausgestattet, um hohe Blitzimpulsspannungen sicher abzuleiten. Mit einem maximalen Gewicht von 8,4 kg und einer maximalen Böengeschwindigkeit von 237 km/h ist die HVI Leitung ideal für den Einsatz in Blitzschutzsystemen. Sie bietet eine zuverlässige und sichere Lösung zum Schutz von elektrischen Anlagen und Rohrleitungen.

Produktinfos

Material der Fangstange: StSt
Länge der Fangstange: 1000 mm
Material des Stützrohrs: GFK / Al
Länge des Stützrohrs: 3200 mm
Durchmesser außen: 50 mm
Durchmesser des Leiters: 20 mm
Farbe des Leiters: schwarz
Material des Leiters: Cu
Querschnitt des Leiters: 19 mm²
Äquivalenter Trennungsabstand s (in Luft): ≤ 75 cm
Material der Isolierung: PE
Material der Ummantelung: PVC
Material der Verbindungselemente: StSt
Stützrohr Maße: 50 x 4 mm
Max. freier Länge mit Fangstange (Wandmontage): 3500 mm
Max. Böengeschwindigkeit (Wandmontage, 1x HVI innen): 237 km/h
Max. Böengeschwindigkeit (Wandmontage, 1x HVI außen): 227 km/h
Max. Böengeschwindigkeit (Wandmontage, 4x HVI außen): 197 km/h
Gewicht: 8,4 kg

Stützrohr mit HVI Leitung

  • Werkstoff Fangspitze: NIRO
  • Länge Fangspitze: 1000 mm
  • Länge Stützrohr: 3200 mm
  • Durchmesser Außen: 50 mm
  • Farbe: schwarz
  • Werkstoff Leiter: Cu
  • Werkstoff Anschlusselement: NIRO
  • Werkstoff Isolierung: PE
  • Gewicht: 8,4 kg
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Oberflächenschutz: unbehandelt
Hochspannungsfeste isolierte Ausführung: Ja
Weitere Details
Farbe: schwarz
Leiterquerschnitt: 19|
Gewicht: 48
Leiterdurchmesser: 5
Leiter-Material: Kupfer
Leiter-Klasse: Kl.2 = mehrdrähtig
Ummantelungswerkstoff: Polyvinylchlorid (PVC)
Geeignet für Ex-Bereich: Ja
Anzahl der Einzeldrähte: 7
Werkstoff der Isolation: Polyethylen (PE)
Außendurchmesser isolierte Leitung: 20
Max. äquivalenter Trennungsabstand s (in Luft): 0.75
Max. äquivalenter Trennungsabstand s (feste Baustoffe): 1.5
Max. Zugbelastung: 950
