3020072 Dehn Tele-Blitzschutzmast ÜFL 16,38m St/tZn m. Flanschplatte 400x400mm

22888390
5855018
1 Stk
4013364129825
PL
85389099
103016
beantwortete(n) Fragen weitere Varianten

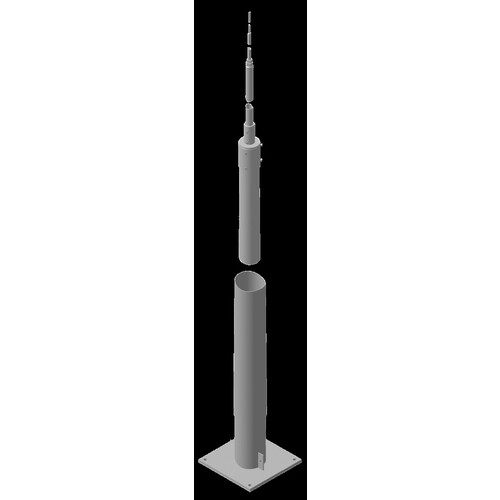

Tele-Blitzschutzmast für Köcher- oder Betonfundament, geprüft nach DIN EN 62561-(1+2). Zum Schutz vor direktem Blitzeinschlag bei besonderen Anlagen wie z. B. Biogas-Anlagen, PV-Anlagen auf Freiflächen, Ex-Anlagen, Munitionslager. Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine max. Böenwindgeschwindigkeit von 135 km/h dimensioniert. Die Maste werden mit Köcherfundament (Fertigteilelement) oder im Betonfundament vor Ort mit Ankerkorb errichtet. Ausführung mit Flanschplatte zur schnellen Montage und konische Mastteile mit Stecksystem, inkl. prüffähiger Statik. Höhe über Flur 16,38 m.
Anmerkungen zur LIMMERT-KI

Der Dehn Tele-Blitzschutzmast ÜFL ist eine hochentwickelte Lösung für den Schutz vor Blitzeinschlägen in besonderen Anlagen wie Biogas- und PV-Anlagen. Mit einer Höhe von 16,38 m und einer maximalen Böenwindgeschwindigkeit von 171 km/h ist dieser Mast robust und zuverlässig. Die Konstruktion umfasst zwei Mastsegmente und eine Fangstange mit einer Länge von 5400 mm. Die Flanschplatte von 400 x 400 mm ermöglicht eine schnelle Montage und ist für eine sichere Verankerung ausgelegt. Der Mast ist feuerverzinkt und entspricht den Standards EN 62561-(1+2), was ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht. Mit einem Gewicht von 230 kg und einer Zinkbeschichtung von ca. 100 µm bietet er eine langlebige und wartungsarme Lösung für Blitzschutzsysteme.

Produktinfos

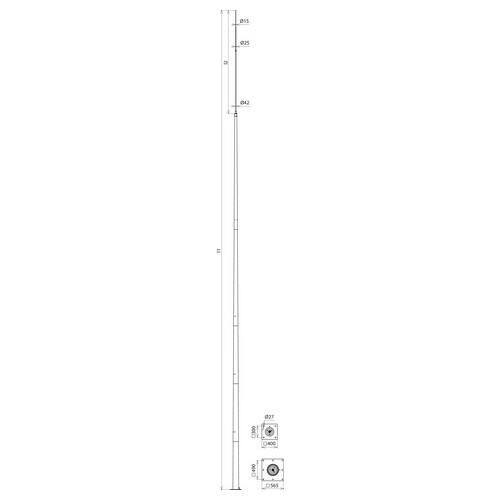

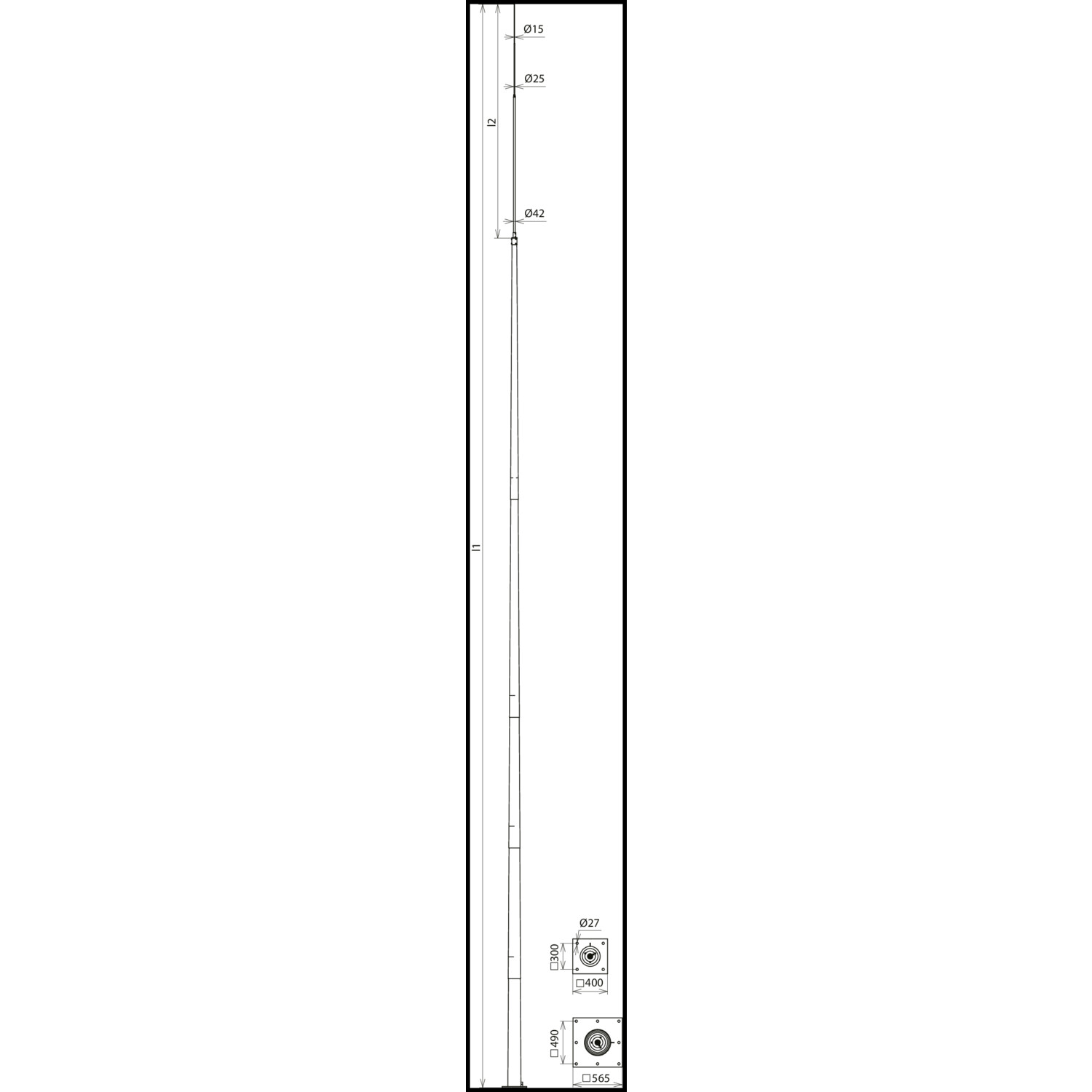

Höhe über Grund: 16,38 m
Mastsegmente: 2
Maximale Böenwindgeschwindigkeit: 171 km/h
Länge der Fangstange: 5400 mm
Abmessungen der Flanschplatte: 400 x 400 mm
Flanschplatte: 4x Ø28 mm für 4x M24 (300 x 300 mm)
Betonfundament vor Ort (l x b x h): 1400 x 1400 x 900 mm
Zinkbeschichtung nach EN 1461: ca. 100 µm
Standard: EN 62561-(1+2)
Gewicht: 230 kg
Durchmesser: 15|287 mm
Anschluss: Rundleiter
Werkstoff: Stahl
Oberflächenschutz: feuerverzinkt
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Durchmesser: 15|287 mm
    Anschluss: Rundleiter
    Ausführung: Fangstange
    Werkstoff: Stahl
    Oberflächenschutz: feuerverzinkt
    Weitere Details
    Länge: 16380
