419101 Dehn Kupfer Kabel Erdungsbrücke H07V K CuStAl Kabel Erdungsverbinder be

32924025
1673890
1 Stk
4013364439603
DE
85369010
419101
beantwortete(n) Fragen weitere Varianten

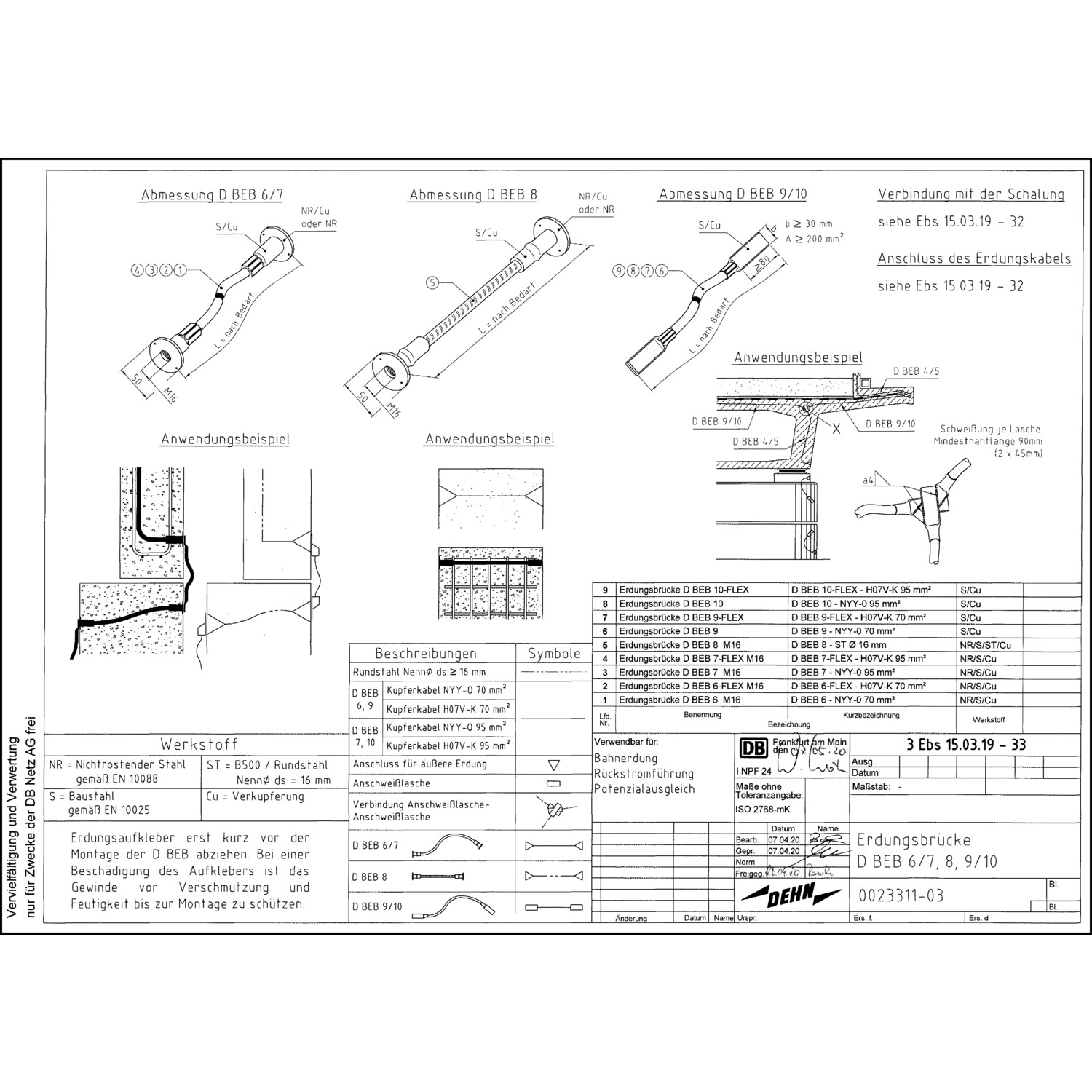

Kupfer-Kabel-Erdungsbrücke nach Richtline der DB Netz AG Ril 997.0205A01, zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken. Bestehend aus zwei aufgepressten verkupferten Stahllaschen. Eine hohe Flexibilität des Kabels erleichterten den Einbau in die Bewehrung. Ausgelegt für Kurzschlussströme 25 kA.
Anmerkungen zur LIMMERT-KI

Die Kupfer-Kabel-Erdungsbrücke D BEB 10-FLEX / EBS 15-03-19 ist speziell für die Erdung, Rückstromführung und den Potentialausgleich im Bereich von Bahnstrecken konzipiert. Mit einem Kabelquerschnitt von 95 mm² und einer flexiblen Bauweise ermöglicht sie eine einfache Installation in der Bewehrung. Die Verbindung erfolgt über verkupferte Stahllaschen, die eine hohe Kurzschlussstromfestigkeit von über 25 kA aufweisen. Die Erdungsbrücke erfüllt die Normen der DB Netz AG und ist somit für den sicheren Einsatz in der Bahninfrastruktur geeignet. Mit einer Länge von 500 mm und einem Gewicht von 640 g ist sie robust und zuverlässig. Diese Erdungsbrücke ist eine ideale Lösung für alle Anwendungen, die eine sichere Erdung und Rückstromführung erfordern.

Produktinfos

Typ: D BEB 10-FLEX / EBS 15-03-19
Werkstoff Lasche: Stahl/Cu (verkupfert)
Werkstoff Kabel: Kupfer
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C): 12,6 kA
Kabeltyp: H07V-K
Kabelquerschnitt: 95 mm²
Durchmesser Kabel: 19 mm

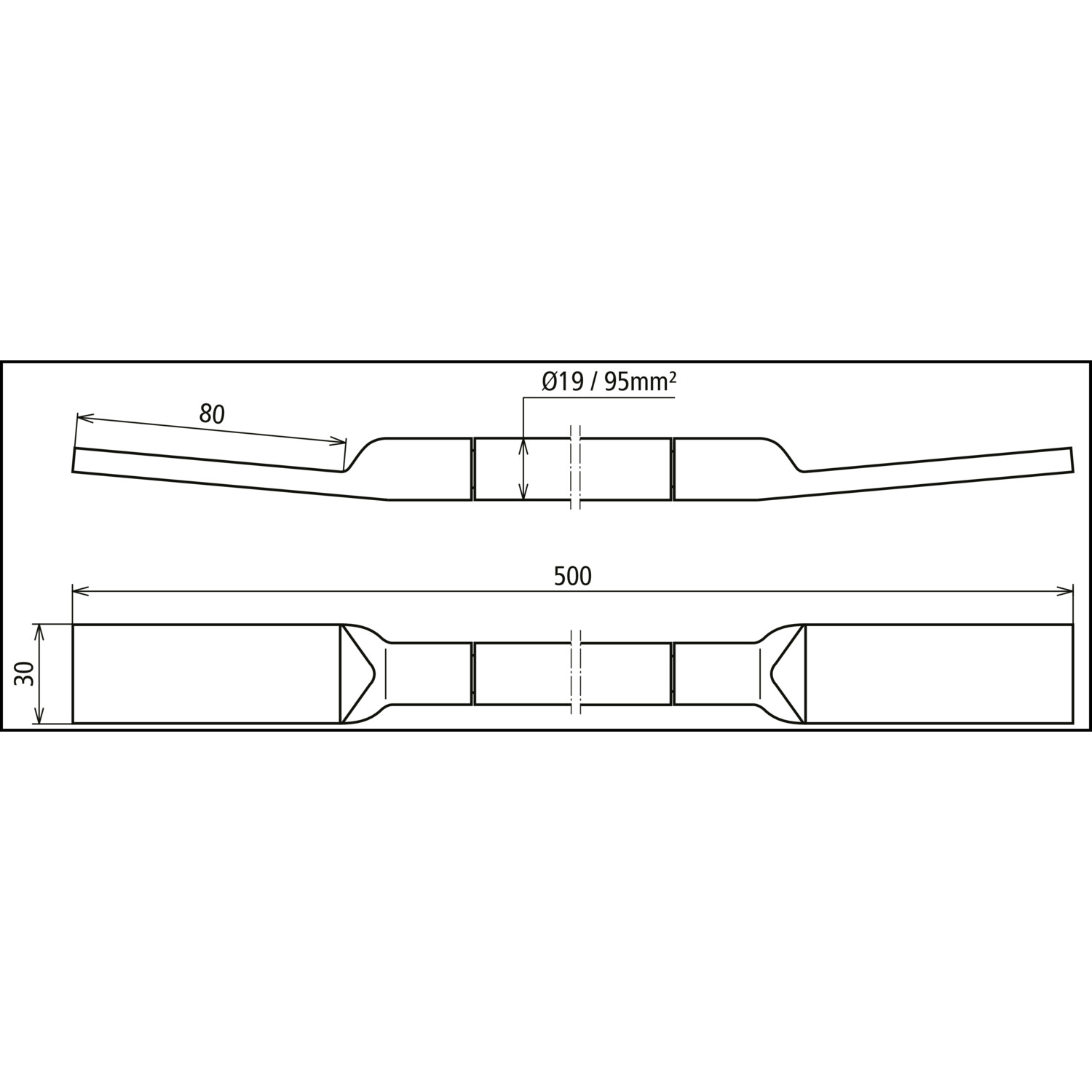

Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
Gewicht: 640 g
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anschlussachse: 500 mm
Weitere Details
Werkstoff der Anschlusslasche: sonstige
