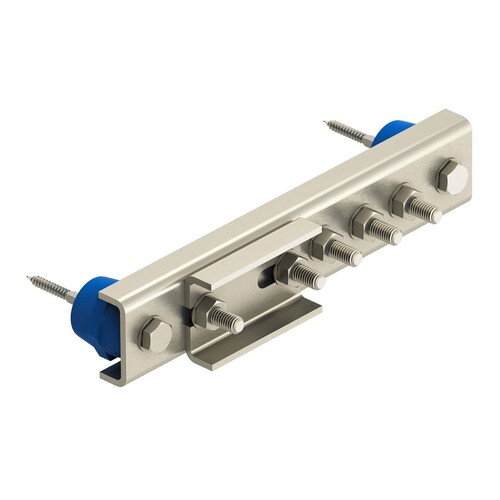

5015265 Obo EX PAS 5 Potentialausgleichsschiene für EX Zonen

23538102
1912957
1 Stk
4012196427628
4012196427796
4012197067496
HU
85369010
Obo
5015265
beantwortete(n) Fragen weitere Varianten
Zum zündfunkenfreien Schutz-/Funktionspotentialausgleich nach DIN VDE 0100-410/-540 sowie zündfunkenfreien Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) in Anlagen nach VDE 0165-1 (IEC/EN 60079-14), , , ¿ Einsatz in explosionsgefährdeten Bereichen Ex-Zone 1 und 2/21 und 22 ¿ geprüft nach Explosionsgruppe IIC, , ¿ Blitzstromtragfähigkeitsklasse H (100 kA) nach VDE 0185-561-1 (IEC/EN 62561-1) ¿ UV-stabilisierte und halogenfreie Isolatorfüße, , ¿ mit Federscheibe zur Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2, , ¿ für Innen- und Außenanwendungen geeignet
Anmerkungen zur LIMMERT-KI

Die OBO EX PAS 5 Potentialausgleichsschiene ist speziell für den Einsatz in explosionsgefährdeten Bereichen der Ex-Zonen 1, 2, 21 und 22 konzipiert. Sie erfüllt die Anforderungen der Explosionsgruppe IIC und bietet eine Blitzstromtragfähigkeitsklasse H (100 kA), was sie ideal für sicherheitskritische Anwendungen in der chemischen Industrie, Öl- und Gasindustrie sowie in Lackierereien macht. Die Schiene ist aus hochwertigem Edelstahl 304 (V2A) gefertigt und bietet eine robuste Bauform mit fünf Anschlussmöglichkeiten für Rundleiter. Zudem ist sie UV-stabilisiert und halogenfrei, was ihre Langlebigkeit in Innen- und Außenanwendungen gewährleistet. Die integrierte Federrscheibe sorgt für eine zuverlässige Schraubensicherung und verhindert das selbsttätige Lockern der Verbindungen.

Produktinfos

Einsatzbereich: Ex-Zone 1 und 2/21 und 22
Explosionsgruppe: IIC
Blitzstromtragfähigkeitsklasse: H (100 kA)
Material der Kontaktschiene: Edelstahl 304 (V2A)
Material der Klemme: Edelstahl 304 (V2A)
Anzahl Anschluss Rundleiter gesamt: 5
Anzahl Anschluss Flachleiter bis 30 mm: 0
Bauform: Aufbau fix
UV-stabilisiert: Ja
Halogenfrei: Ja
Schraubensicherung: Federrscheibe nach VDE 0185-305-3 Beiblatt 2

Potentialausgleichschiene für Ex-Zone

  • Einsatz in explosionsgefährdeten Bereichen Ex-Zone 1 und 2/21 und 22
  • geprüft nach Explosionsgruppe IIC
  • Blitzstromtragfähigkeitsklasse H (100 kA) nach VDE 0185-561-1 (IEC/EN 62561-1)
  • UV-stabilisierte und halogenfreie Isolatorfüße
  • mit Federscheibe zur Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3

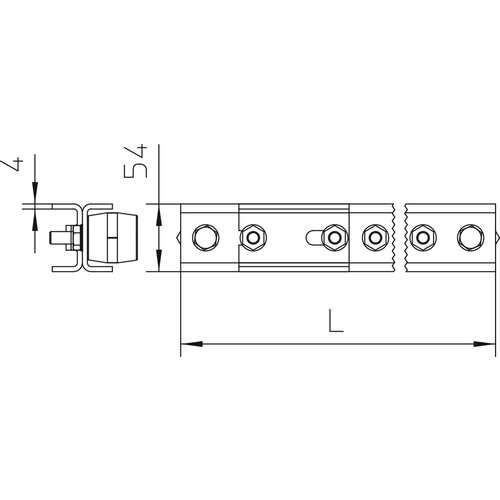

  • Abmessungen: B 54 x H 4 x T 279 mm
  • Anzahl der Anschlüsse: 5
  • Werkstoff Kontaktschiene/Klemme: Edelstahl rostfrei
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl Anschluss Rundleiter gesamt: 5
Anzahl Anschluss Flachleiter bis 30 mm: 0
Werkstoff der Kontaktschiene: Edelstahl 304 (V2A)
Ausführung: nur Klemme
Werkstoff der Klemme: Edelstahl 304 (V2A)
Bauform: Aufbau fix
Weitere Details
Anzahl Anschluss Leitung bis 95 mm² starr: 0
Isolator: Ja
Höhe: 4 mm
Breite: 54 mm
Länge: 279 mm
Anzahl Anschluss Rundleiter 8 mm: 0
Anzahl Anschluss Rundleiter 10 mm: 0
Anzahl Anschluss Rundleiter 8-10 mm: 0
Anzahl Anschluss Flachleiter bis 40 mm: 1
Anzahl Anschluss Leitung bis 6 mm² starr: 0
Anzahl Anschluss Leitung bis 16 mm² starr: 0
Anzahl Anschluss Leitung bis 25 mm² starr: 0
Oberfläche der Kontaktschiene: unbehandelt
Oberfläche der Klemme: unbehandelt
